Организация ремонта трансформаторов - Подготовка к ремонту

  1. Организация ремонта трансформаторов
  2. Подготовка к ремонту
Страница 2 из 2

Капитальные ремонты трансформаторов I—III, частично IV габаритов, как правило, производят в трансформаторных мастерских ремонтных предприятий (заводов). Специализированные мастерские и заводы располагают необходимыми производственными площадями, грузоподъемными устройствами, технологическим оборудованием, инструментами, приспособлениями и другими материальными и энергетическими ресурсами. В соответствии с технологическим процессом в мастерских имеются производственные участки, на которых изготовляют и ремонтируют отдельные сборочные единицы и части трансформаторов.

На каждый трансформатор, поступивший в ремонт, составляют дефектную ведомость и ведомость объема работ с перечнем необходимых запасных частей и материалов. На основании этих документов и нормативов трудозатрат заполняют маршрутную карту, являющуюся основным регламентирующим документом всего технологического процесса ремонта. Трудность организации ремонта в условиях мастерских и заводов состоит в том, что поступающие в ремонт трансформаторы весьма разнообразны по габариту, назначению, мощности, напряжению, конструкции и массе. Это осложняет организацию поточного метода ремонта. Однако заводской метод ремонта является передовой формой, обеспечивает высокую производительность труда и качество ремонта, повышает культуру ремонтных работ. При этом затраты, связанные с доставкой трансформаторов I—III габаритов в мастерскую (на завод) и обратно, вполне окупаются.

Сложности возникают при организации и выполнении капитальных ремонтов трансформаторов, имеющих большие массы и размеры. Затраты, связанные с их доставкой в мастерские (погрузка, транспортировка, разгрузка), расположенные на десятки, а иногда сотни и более километров от места их установки, часто значительно превышают стоимость ремонта. Кроме того, для этих целей необходимы хорошие подъездные шоссейные и железные дороги, специальные железнодорожные платформы, трайлеры (специальные автоприцепы). Поэтому вопрос о месте ремонта таких трансформаторов в каждом конкретном случае решается расчетом — технико-экономическим обоснованием. Чаще капитальные ремонты таких трансформаторов выполняют непосредственно на подстанциях, имеющих башни с грузоподъемным устройством, а на электрических станциях — в машинных залах, оборудованных мостовым краном. Как правило, ремонт трансформаторов производят индивидуальным способом на ремонтных площадках, которые стараются максимально оснастить технологическим оборудованием, более совершенными приспособлениями с максимально возможной механизацией трудоемких операций.

Работы, связанные с ремонтом трансформаторов небольших размеров и масс, легче могут быть механизированы, а больших размеров — труднее, поэтому требуется большая затрата ручного труда. При индивидуальном ремонте трансформаторы I— III габаритов в процессе работ в зависимости от вида технологического процесса перемещают с одного рабочего места на другое (их может быть от четырех до пяти). С увеличением габаритов и масс трансформаторов количество рабочих мест и соответственно ремонтных площадок уменьшают. Так, например, для трансформаторов четвертого габарита и выше, имеющих «большие размеры и массы, измеряемые десятками и сотнями тонн, в целях сокращения трудоемких операций по перемещению сборочных единиц и особенно активных частей, количество ремонтных площадок сокращают до двух-трех. Ремонтные площадки и рабочие места здесь являются комплексными и оснащены механизированными универсальными стеллажами, комплектами приспособлений, оборудования, инструментов, приборами и аппаратурой и другой технологической оснасткой, указанной в технологических картах. На них производится весь комплекс разборочно-сборочных работ.

При организации комплексных рабочих мест и ремонтных площадок исключается ряд трудоемких такелажных работ, подъем и перемещение остова, активной части, затем всего трансформатора с одной площадки на другую, несколько раз на испытательную станцию и обратно для последующих сборочно-ремонтных операций и т. д. Кроме того, облегчает бригаде сборщиков выполнение работ комплексно, по бригадному подряду.

Способ ремонта и его организация в каждом конкретном случае обосновываются научной организацией труда, обеспечивающей наивысшую производительность и высокое качество выпускаемых из ремонта трансформаторов. При индивидуальном ремонте крупных трансформаторов в условиях эксплуатации весь комплекс ремонтных работ производят практически на одной ремонтной площадке, редко на двух.

Ремонты со вскрытием трансформаторов без разборки активной части иногда приходится выполнять во временно сооружаемых помещениях, а в исключительных случаях даже вне помещений — под порталом, с применением автокранов, электрических лебедок и других грузоподъемных устройств.

Капитальные ремонты, когда требуется разборка активной части, перемотка или замена обмоток и изоляции, разборка магнитной системы, производят только в закрытых помещениях, оборудованных грузоподъемными устройствами, при этом ремонт организуют так, чтобы он был максимально приближен к заводским (индустриальным) условиям. Однако перемотку и изготовление обмоток главной изоляции, переизолировку пластин магнитной системы, ремонт вводов напряжением 110 кВ и выше и в этом случае выполняют в специализированных мастерских.

Ремонт в условиях эксплуатации осуществляют выездные бригады электрослесарей ремонтных предприятий. Началу проведения индивидуального ремонта в условиях эксплуатации предшествует большая организационная и подготовительная работа. До вывода трансформатора в ремонт составляют ведомость объема работ, она содержит перечень и объем ремонтных работ и служит исходным документом для определения трудозатрат, срока ремонта, необходимого технологического оборудования, запасных частей, приспособлений и материалов. В процессе разборки трансформатора уточняют дефектную ведомость и объем работ, входящих в ремонт. Пользуясь этими документами, при индивидуальном ремонте трансформаторов большой мощности разрабатывают проект организации работ (ПОР). Наряду с организационно-техническими вопросами в нем отражается потребность в трудовых и материальных ресурсах, вопросы подготовки к ремонту, охраны труда и техники безопасности, содержится график ремонта.

Выбираемое для индивидуального ремонта помещение должно быть защищено от попадания пыли и атмосферных осадков, иметь подъемные механизмы или позволять их подвеску. В помещении должны размещаться бак трансформатора, его активная часть, стеллажи для демонтированных частей и деталей, слесарный верстак, маслоочистительная аппаратура, материалы, приспособления, леса, лестницы и др. Помещение должно быть оборудовано электрощитом с подводкой электроэнергии, иметь освещение, вентиляцию и соответствовать всем противопожарным и санитарным требованиям.

Особое значение придается подъемным механизмам и сооружениям. Они должны обеспечивать безопасность работ и облегчать трудоемкие операции. Подъемные механизмы (электрическая лебедка, мостовой кран, таль) к началу ремонта нужно смонтировать и проверить, а если срок их испытания истек — испытать в соответствии с требованиями безопасности труда. Грузоподъемность механизмов, стропов, тросов выбирают в зависимости от массы трансформатора, которая указана на его табличке и в техническом «паспорте.

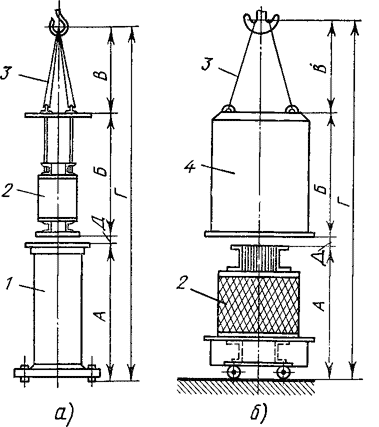

При выемке из бака 1 активной части 2 подъемные механизмы подвешивают на такую высоту, при которой расстояние Г от крюка до основания трансформатора (рис. 1, а) было бы не меньше суммы расстояний Размеры А и Б указаны в каталоге или чертеже трансформатора, размер Д принимают равным 100—150 мм. Размер В получают, исходя из выбранных расчетом стропов 5. Аналогичный эскиз составляют при поднятии съемной части 4 бака (рис. 1, б).

Вскрытие трансформатора

Рис. 1. Вскрытие трансформатора: а — подъем активной части, б — подъем съемной части бака

В зависимости от вида ремонта, типа и мощности трансформатора применяют различный инвентарь, приспособления, оборудование и материалы. В процессе ремонта их не всегда можно быстро изготовить или получить. Чтобы избежать задержек, их заранее доставляют на ремонтную площадку. Например, к началу капитального ремонта со сменой обмоток должны быть подготовлены: металлические леса, подмости, приспособление для съема и насадки обмоток, аппарат для электропайки, стропы для подъема трансформатора и активной части, противень под активную часть, основные материалы и запасные части.

Значительный объем подготовительных работ занимает подготовка трансформаторного масла. Так как при ремонте масло приходится заменять новым или очищать старое, его и маслоочистительную аппаратуру доставляют ближе к ремонтной площадке, прокладывают маслопроводы, подготовляют емкость для слива масла, бывшего в работе, устанавливают и подключают маслоочистительную аппаратуру (центрифугу, фильтр-пресс, цеолитовую установку). При этом особое внимание уделяют мерам пожарной безопасности и обеспечению рабочего места противопожарным инвентарем.

От правильности организации электрослесарем рабочего места зависит качество ремонта и производительность труда. При рациональном размещении на ремонтной площадке оборудования, приспособлений, инструментов и материалов достигается наименьшая затрата сил, устраняются непроизводительные затраты времени, обеспечивается безопасность работ.

При правильной организации рабочего места на нем находятся только те материалы и инструменты, которые нужны для выполнения данного вида работ; инструменты, материалы и приспособления находятся на рабочем месте на расстоянии, удобном для пользования; при этом те, которые употребляются более часто, располагают ближе, а те, которыми пользуются реже,— дальше. Инструменты и приспособления размещают в разных ящиках верстака: мелкие и часто используемые — в верхних, а более тяжелые и редко применяемые — в нижних; крупные приспособления размещают на стеллажах и в специально отведенных местах. Измерительные инструменты хранят в специальном ящике в коробках или футлярах и после употребления протирают, слегка смазывают и аккуратно укладывают на свое место. На рабочем месте инструменты располагают в строгом порядке, не кладут друг на друга и на посторонние предметы, оберегают от ударов и грязи. По окончании работы инструменты, приспособления и материалы убирают.

Слесарный верстак должен быть оборудован настольно-сверлильным станком, электроточилом, тисками и содержать необходимый для ремонта комплект инструментов и приспособлений.

Материалы размещают в отдельных шкафах, ящиках, запасные части — на стеллажах; техническая документация хранится в столе или в книжном шкафу. На рабочем месте около активной части и бака должны быть установлены штепсельные розетки малого (безопасного) напряжения для включения переносных осветительных ламп.
