Ответвительные (соединительные) зажимы

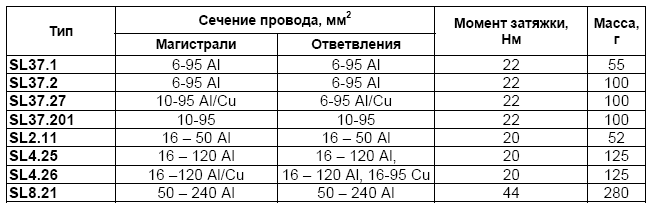

Ответвительные (соединительные) плашечные зажимы SL37, SL4
Особенности зажимов:
-SL37.1 имеет один болт;
-SL37.2 имеет два болта:
-SL2.11, SL4.21 и SL8.21 очищены и смазаны, поставляется в полиэтиленовых пакетах;
-SL4.25 имеет подпружиненную верхнюю плашку.

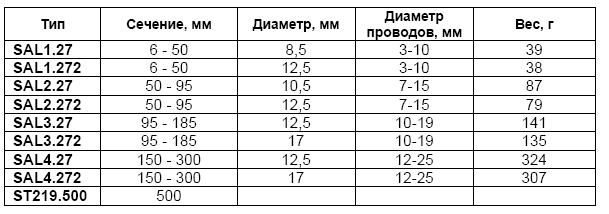

Кабельные наконечники с болтами со срывной головкой SAL
Используются для подключения алюминиевых или медных проводников к шинам распределительных щитов. Наконечники изготовлены из коррозионностойкого алюминиевого сплава и покрыты оловом. Для получения надежного контакта необходимо затягивать болты до срыва головки. Наконечники SAL1.27, SAL2.27, SAL3.27 предназначены только для алюминиевых проводников.

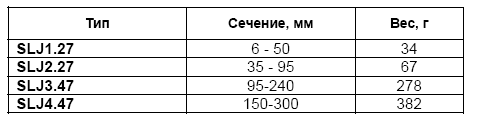

Кабельные соединительные зажимы с болтами со срывной головкой SLJ
Используются для соединения алюминиевых или медных золированных проводников и жил кабелей. Зажимы зготовлены из коррозионностойкого алюминиевого сплава и покрыты оловом. Для получения надежного контакта необходимо затягивать болты до срыва головки.

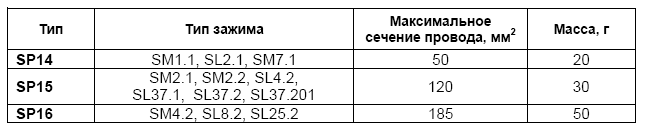

Защитные кожуха для плашечных зажимов SP14, SP15, SP16
Применяются на ответвительных (соединительных) зажимах в целях предотвращения возможности прикосновения к токоведушим частям и для защиты от коррозии. Защитные кожуха устанавливаются отверстием для водяного конденсата вниз.

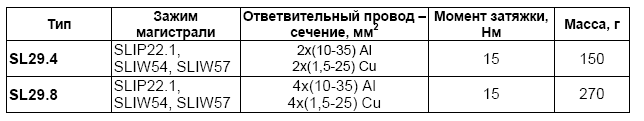

Ответвительные прокалывающие зажимы для нескольких присоединений SL29.4. SL29.8
Зажимы используются для подключения нескольких ответвлений в одной точке, применяются с зажимами SLIP22.1. SL11.11, а также SL11.118, SL24. Зажим SL29.4 позволяет подключать до двух ответвлений в одной точке, SL29.8 - до четырёх.

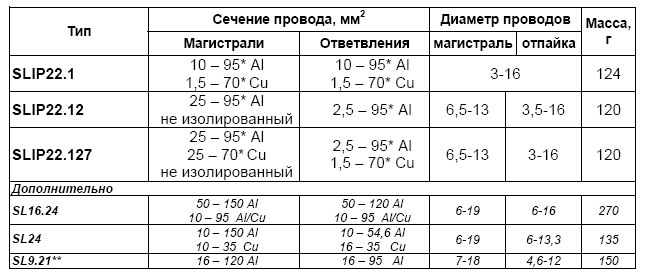

Прокалывающие зажимы SLIP
Особенности зажимов:
- SLIP22.1 предназначены для соединения изолированных алюминиевых или медных проводов; имеют изолирующий водозащитный корпус из термопластика; срывную головку, изолированную от металлических плашек; позволяет выполнять подключение ответвления под напряжением;
- SLIP22.12 то же, что и SLIP22.1, но предназначены для соединения неизолированных алюминиевых проводов с изолированными алюминиевыми проводами, крышка изолирующего корпуса серая;
- SLIP22.127 то же, что и SLIP22.1, но предназначены для соединения неизолированных алюминиевых или медных проводов с изолированными алюминиевыми или медными проводами.
* 10 ... 70 мм AL. 1,5 ... 50 мм Сu - в случае подземного кабеля с секторными жилами. ** Для соединения изолированных проводов с неизолированными.

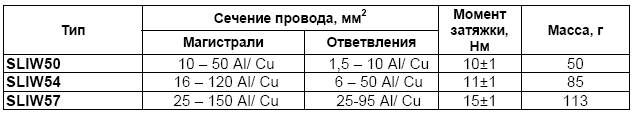

Герметичные прокалывающие зажимы серии SLIW50
Зажимы серии SLIW50 предназначены для соединения изолированных алюминиевых или медных проводников. Зажимы серии SLIW50 применяются:
-для подключения светильников уличного освещения;
-для подключения абонентских ответвлений;
-для соединения проводов в петле опор анкерного типа.
Зажимы позволяют выполнять подключение ответвления под напряжением.
Плашечные соединительные зажимы SL37.1, SL37.2
Кабельные наконечники с болтами со срывной головкой SAL
Кабельные соединительные зажимы с болтами со срывной головкой SLJ
Изолированные кожухи SP14, SP15 и SP16
Влагозащищенные изолированные прокалывающие мультизажимы SL29.4 и SL29.8
Влагозащищенный изолированный прокалывающий зажим SLIP22.12
Герметичный прокалывающий зажим SLIW50
