Приложение В (обязательное) Конструкция привода

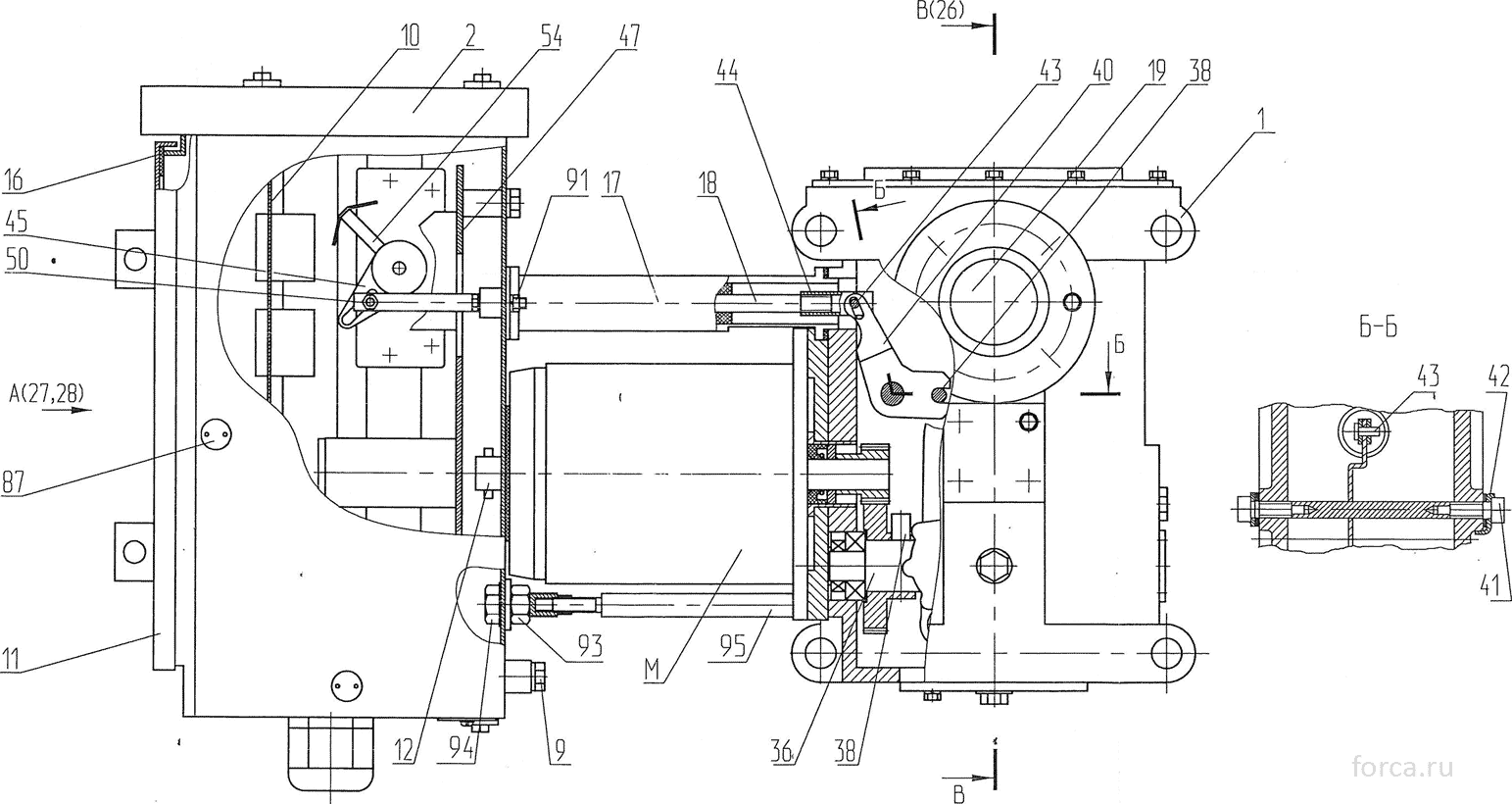

1 - редуктор; 2 - шкаф; 9 - болт заземления; 11 - дверь; 12 - вал; 16 - уплотнение; 19 - вал; 17 - труба; 18 - тяга; 36 - червяк; 38 - палец; 40,45 - рычаг; 31 - болт; 32 - планка; 33 - ось; 33 - вилка; 37 - панель; 50 - ось; 53 - указатель; 87 - гайка; 91,93 - гайка; 93 - болт; 95 - шпилька

Рисунок В.1 Конструкция привода.

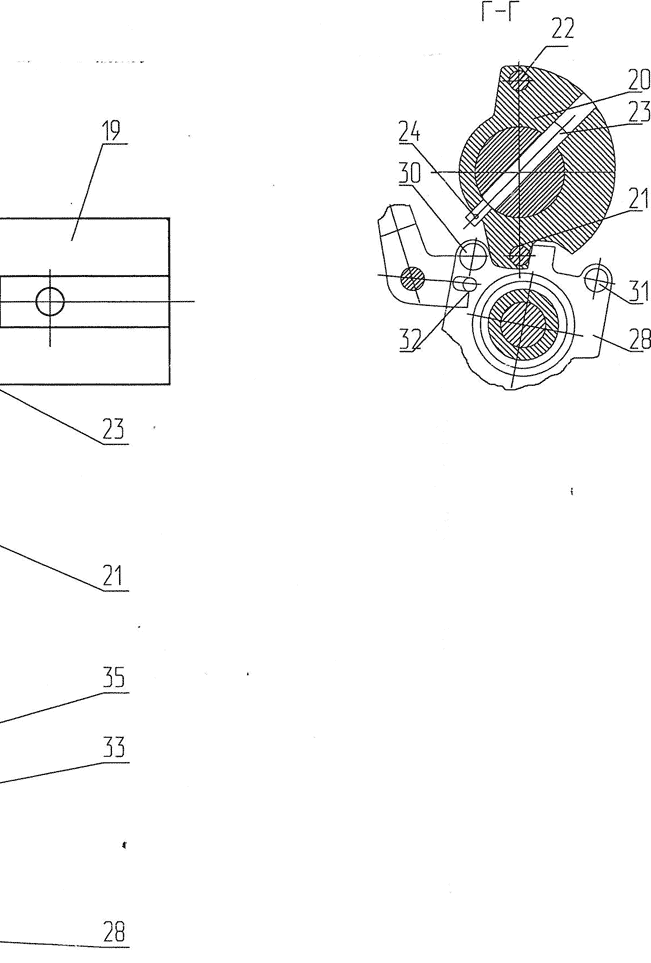

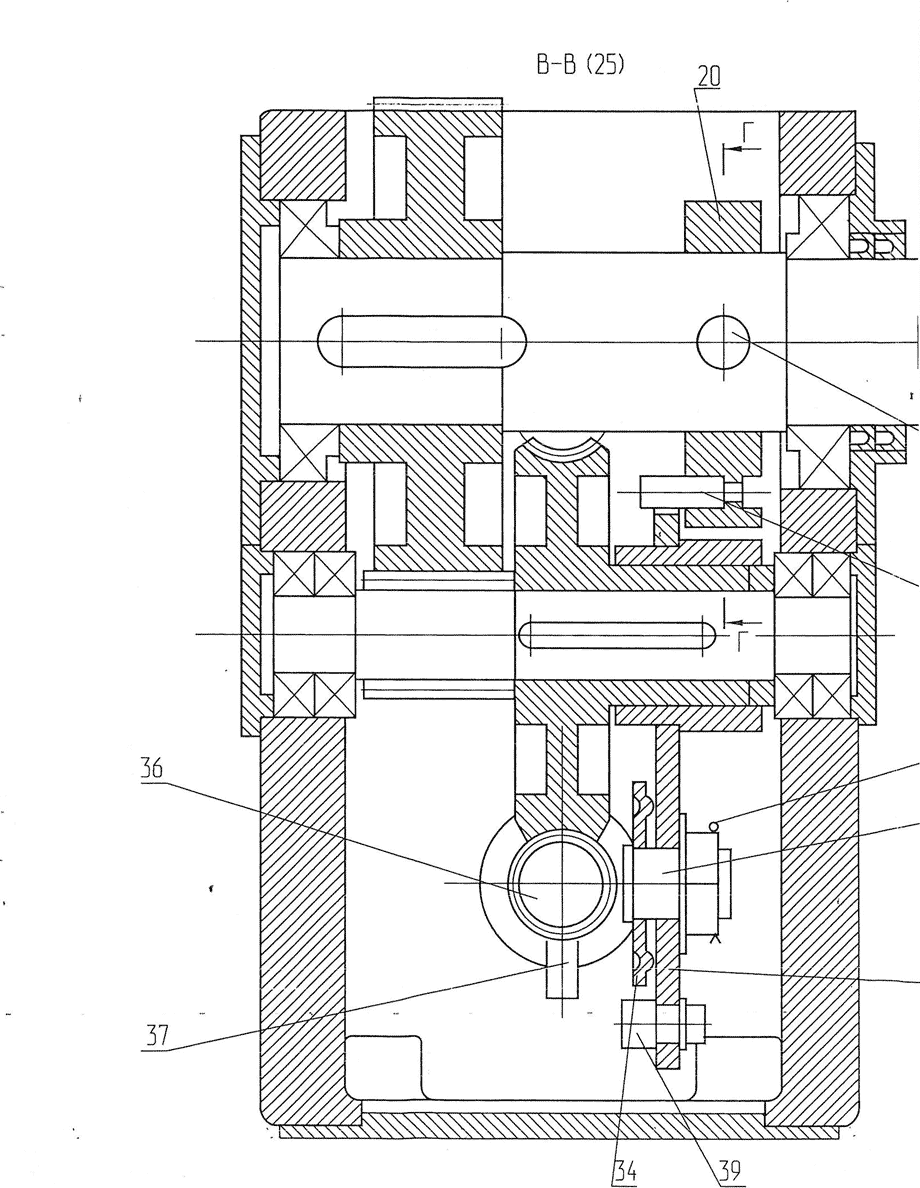

19 - Вал; 20 - биск; 21,22 - палец; 23 - штифт; 24 - шплинт; 28 - рычаг; 30,31,32 - палец; 33 - ось; З4 - пружина; 35 - гайка корончатая со шплинтом; 36 - червяк; 37 - палец; 39 - упор;

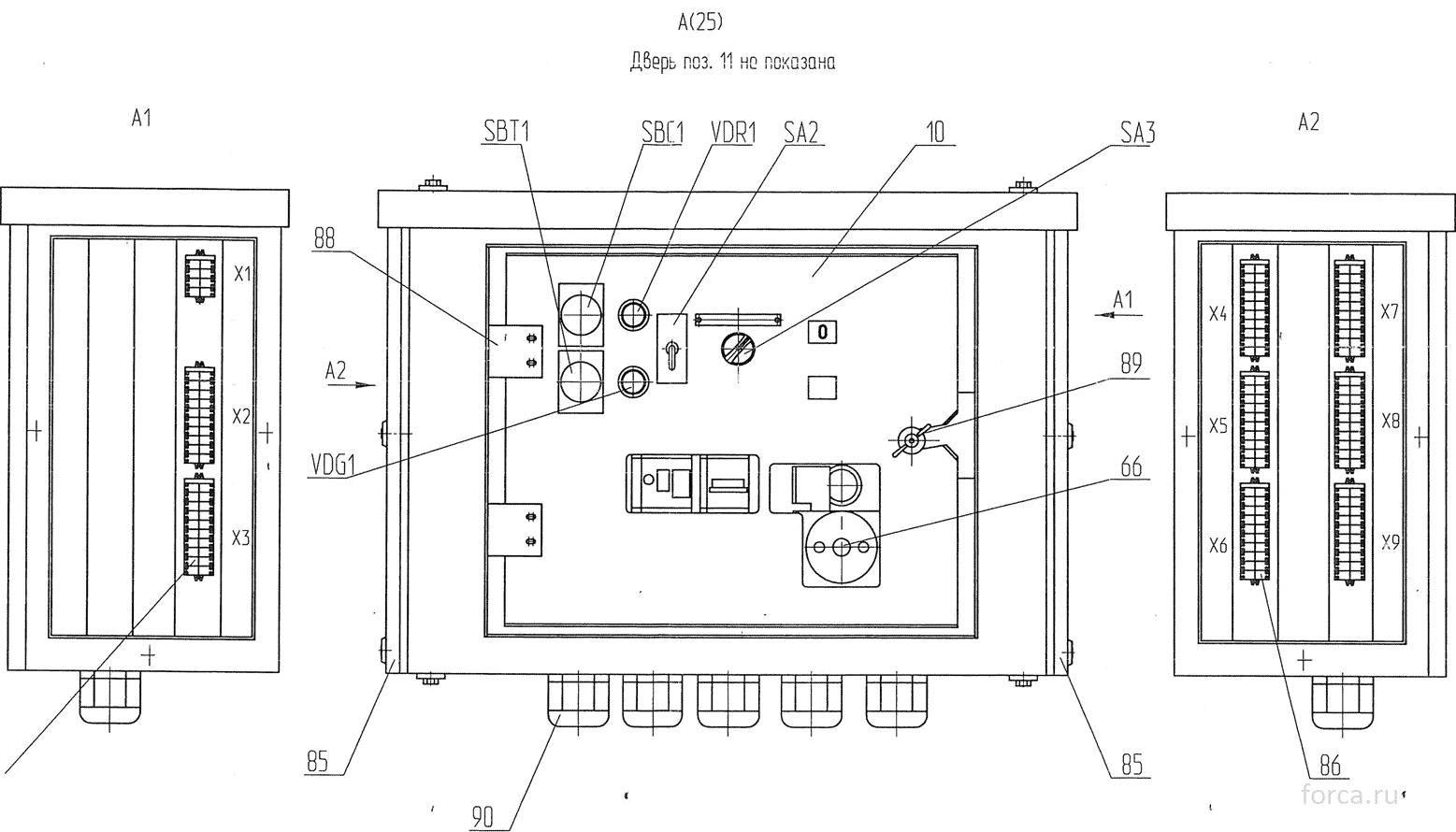

10 - защитный лист, 66 - шток; 85 - крышка; 86 - блок зажимов; 88 - петля; 89 - гайка, 90 - кабельный ввод

Рисунок 3.3 Панель управления.

ИБЕЖ.303442.01АРЭ

А(25)

Панель сигнализации не показана.

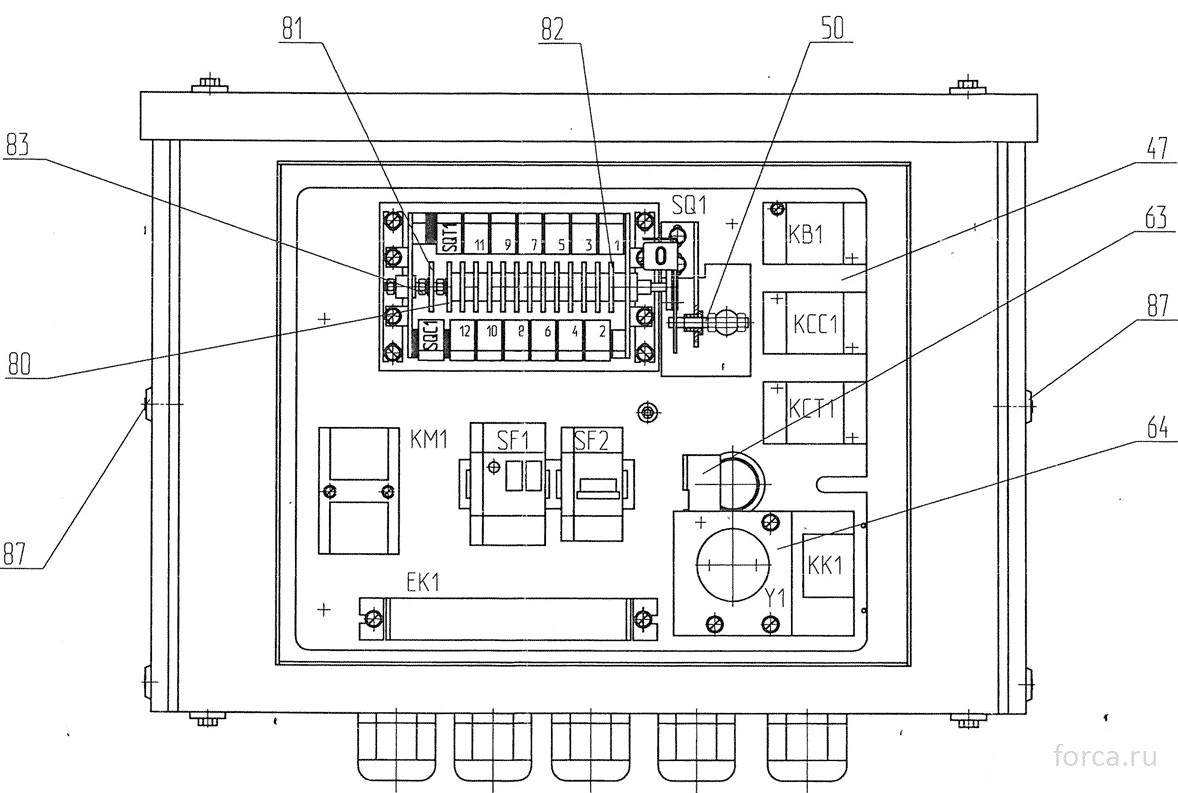

47 - панель; 50 - ось; 65 - рычаг; 64 - скоба; 80, 81, 82 - диск; 85 - гайка, 87 - гайка

ИВЕЖ.303442.014РЗ

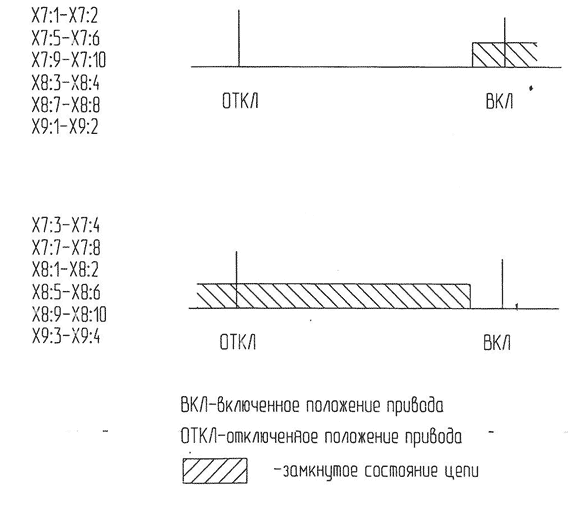

Рисунок В.5 Диаграмма работы контактов блока коммутации приведенная к клеммам блоков зажимов.

- 96* - микровыключатель;97* - лампа освещения; 98- кнопки команды "включить" 99 - панель; 100 - кнопки команды "отключить"; 102 - переключатели выбора режима управления; 103 - кабельные вводы

(* - по специальному заказу)

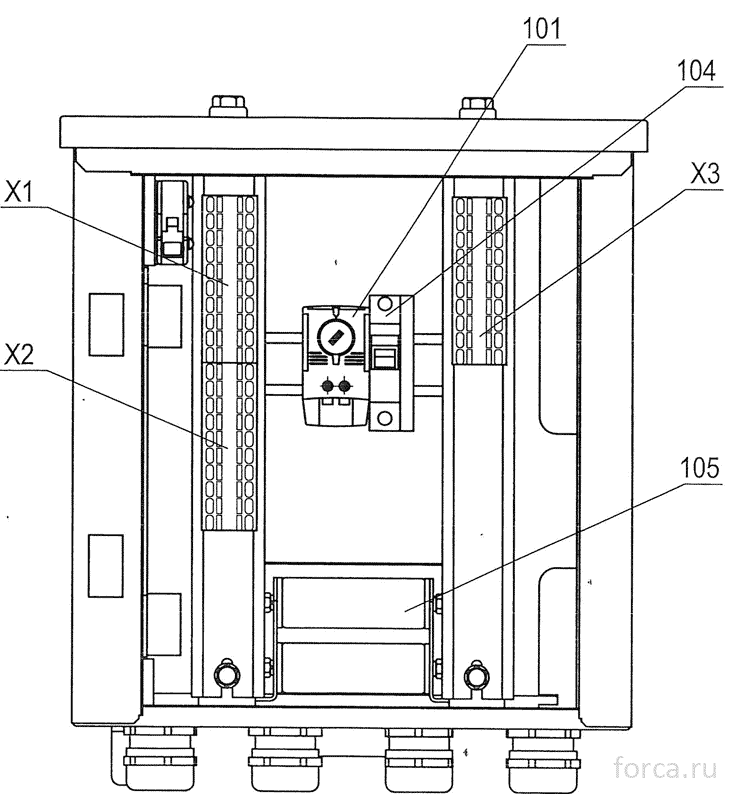

101 - термовыключатель; 104 - автомат; 105* - обогреватель;

(* - по специальному заказу)

Рисунок В.7 Устройство выносного блока управления (дверь и панель не показана)
