ПЭ-11, ПЭВ-11А - электромагнитные приводы выключателей и их ремонт

  1. ПЭ-11, ПЭВ-11А - электромагнитные приводы выключателей и их ремонт
  2. Ремонт приводов ПЭ-11 и ПЭВ-11А
Страница 1 из 2

Электромагнитные приводы типов ПЭ-11, ПЭВ-11А, ПЭГ-7 в отличие от пружинных относятся к группе приводов прямого действия. Привод ПЭ-11 предназначен для управления масляными выключателями типов ВМГ и ВМП, встроенный привод ПЭВ-11А — для управления выключателем типа ВМПЭ, ПЭГ-7 — выключателем типа ВЭМ.

Электромагнитные приводы для включения выключателя потребляют ток во много раз больший, чем приводы косвенного действия (грузовые, пружинные). У привода ПЭ-11 потребляемый постоянный ток обмоток электромагнитов: включающего—120 А при напряжении 110 В или 60 А при 220 В, отключающего — соответственно 2,5 и 1,25 А; у привода ПЭВ-11А: включающего— 200/100 А, отключающего — 5/2,5 А; у привода ПЭГ-7: включающего—160/80 А, отключающего — 2,5/1,25 А. Ток потребления катушек контактора при напряжении 110 В — 2 А, при 220 В — 1 А.

Для управления приводом ПЭ-11 применяется контактор КМВ-521, а для ПЭВ-11А и ПЭГ-7 — КМВ-621. Приводы ПЭ-11 и ПЭВ-11А обеспечивают включение выключателей за время не более 0,3 с, отключение — не более 0,1 с. Время включения привода ПЭГ-7 с выключателем — 0,25 с, отключения — 0,05 с. Масса привода ПЭ-11 55 кг.

Электромагнитные приводы благодаря простой конструкции характеризуются высокой надежностью. Недостатком является необходимость в мощных источниках постоянного тока для питания включающих электромагнитов.

Все детали привода типа ПЭ-11 показаны на рис. 1, а, а привода ПЭВ-11А — на рис. 1,б. Рассмотрим основные узлы и детали.

привод электромагнитный ПЭ-11

привод электромагнитный ПЭВ-11А

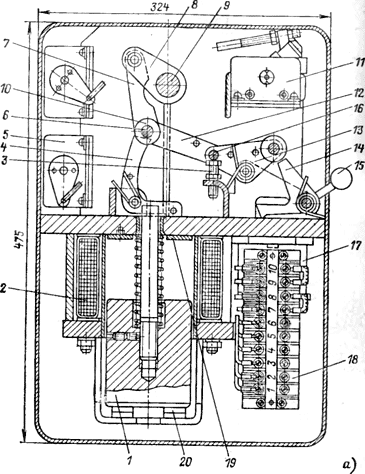

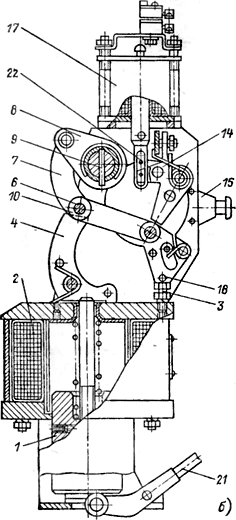

Рис. 1. Приводы электромагнитные:

а — ПЭ-11; б — встроенный ПЭВ-11А; 1 — сердечник;

2 — катушка; 3 — регулировочный винт; 4 — удерживающая защелка: 5 — сигнально-блокировочные контакты; 6 и 16 — оси; 7, 8, 12, 13 и 21 — рычаги; 9 — вал привода; 10 — ролик; 11 — быстродействующие вспомогательные контакты; 14 — собачка; 15 — рукоятка (кнопка) отключения; 17 — отключающий электромагнит; 18 — контактодержатель; 19 — шайба: 20 — прокладки резиновые; 22 — стопорящий стержень против случайного отключения при регулировке

Механизм приводов ПЭ-11 и ПЭВ-11А расположен в верхней части, в сварном корпусе. В нижней части корпуса находится включающий электромагнит, состоящий из подвижного цилиндрического сердечника 1 со штоком, магнитопровода и катушки 2. Верхней частью магнитопровода служит нижняя плита корпуса механизма, а нижней — плита нижнего основания и штампованная П-образная скоба. Шток сердечника проходит через отверстие в нижней плите корпуса механизма и воздействует при включении на ролик 10 механизма привода. Под сердечником установлены резиновые прокладки 20, служащие для амортизации сердечника, падающего после окончания включения. Для предотвращения прилипания сердечника к корпусу привода после включения на нижней плите его привернута шайба 19 из немагнитного материала. Для установки рычага ручного включения 21 в нижнем основании сделаны специальные вырезы. Отключающий электромагнит 17 у привода ПЭ-11 укреплен на нижней плите корпуса механизма, а у привода ПЭВ-11А расположен сверху.

Цепи управления электромагнитами включения и отключения содержат быстродействующие вспомогательные контакты КБВ и КБО, Благодаря этому автоматически прекращается питание электромагнитов после совершения ими очередных операций и происходит подготовка цепей к последующим операциям.

Приводы имеют электрическую блокировку от самопроизвольного повторного включения на КЗ («прыганий»), осуществляемую при помощи специального вспомогательного контакта, связанного с сердечником отключающего электромагнита. Ручное отключение приводов ПЭ-11 и ПЭВ-11А осуществляется рукояткой (кнопкой) 15.

Главный вал 9, система рычагов 7, 8, 12 и 13, ось 6 с роликом 10, удерживающая защелка 4, отключающая собачка 14 и регулировочный винт 3 закрыты съемной крышкой. Рычаг 8 жестко закреплен на валу привода 9, который в свою очередь связан с валом выключателя. Рычаг 13 опирается на регулировочный болт 3. При этоым рычаги 12 и 13 находятся в положении, «заваленном» за мертвую точку.

При подаче напряжения на включающий электромагнит сердечник со штоком, перемещаясь вверх, давит на ролик оси 6, поднимает ее, поворачивая рычаг 8 с валом привода 9. Выключатель включается. Во включенном положении ось 6 опирается на удерживающую защелку 4, а треугольный рычаг 13 своим роликом на отключающую собачку 14. При этом быстродействующий вспомогательный контакт КБВ разрывает цепь включения и подвижный сердечник 1 со штоком под действием собственного веса падает вниз на резиновый амортизатор. Возврату сердечника способствует также пружина, надетая на шток. Включение может быть произведено и вручную рычагом 21.

При отключении шток отключающего электромагнита 17 ударяет по собачке 14 и, поворачивая, выводит ее из-под ролика треугольного рычага 13 механизма свободного расцепления. Неподвижное мертвое положение рычагов 12 и 13 нарушается. Под действием отключающих пружин выключателя ось 6 соскальзывает с удерживающей защелки 4, рычаг 8 с осью привода получает возможность перемещения и выключатель отключается, а быстродействующие вспомогательные контакты КБО разрывают цепь отключения. Механизм привода приходит в исходное положение. Аналогично действует механизм привода при ручном отключении с помощью рукоятки (кнопки) 15.

Благодаря механизму свободного расцепления привод может быть отключен не только при полностью включенном положении, но и при любом промежуточном положении при включении.
