Переконсервация измерительных трансформаторов тока ТФЗМ-500 - Иллюстрации, материалы, инструмент
- Переконсервация измерительных трансформаторов тока ТФЗМ-500
- Производство работ
- Иллюстрации, материалы, инструмент
- Технические параметры, указания по отбору проб масла
Материалы для переконсервации измерительных трансформаторов тока ТФЗМ
| Нефрас-С2-80/120 | л | 2 | |
| Бумага противокоррозионная | м2 | 6 | |
| Ветошь из не ворсистого материала | м.п. | 2 | |
| Вода техническая | л | 20 | |
| Гвозди | кг | 0,2 | |
| Кисть малярная | шт. | 2 | |
| Лента сигнальная штриховая | м | 40 | |
| Масло консервационное АМС-3 | кг | 0,35 | |
| Масло трансформаторное (при необходимости) | л. | 5 | |
| Мыло твёрдое хозяйственное | шт. | 1 | |
| Паста для защиты рук ХИОТ-6 | кг | 0,05 | |
| Плёнка полиэтиленовая | м.п. | 3 | |
| Салфетки технические | шт. | 20 | |
| Силикагель | кг | 0,5 | |
| Шкурка шлифовальная №5 | м.п. | 0,5 |
Примечание: допускается применение материалов других типов (марок), удовлетворяющих требованиям настоящей технологической инструкции и действующих нормативных документов.
Материалы, указанные в ведомости, приведены из расчёта потребления при проведении операции по переконсервации одной единицы оборудования.
Средства оснащения для переконсервации измерительных трансформаторов тока ТФЗМ| 1. Ручной инструмент для слесарной обработки и сборки | |||
| Ручной слесарный инструмент (комплект) | к-т | 1 | |
| Шпатель из твёрдой резины | шт. | 2 | |
| Щётка металлическая | шт. | 2 | |
| 2. Средства индивидуальной защиты | |||
| Каска защитная | шт. | 3 | |
| Очки защитные закрытые герметичные | шт. | 2 | |
| Перчатки (рукавицы) х/б | пары | 4 | |
| Перчатки резиновые технические химически стойкие | пары | 4 | |
| Респиратор РПГ-67(А) | шт. | 2 | |
| Фартук прорезиненный | шт. | 2 | |
| 3. Прочее | |||
| Мегомметр 1000В | шт. | 1 | |
| 4. Прочее | |||
| Аптечка первой помощи производственная | шт. | 1 | |
| Ведро оцинкованное V=12 л | шт. | 1 | |
| Ёмкость стеклянная | шт. | 1 | |
| Жилет сигнальный (для стропальщика) | шт. | 1 | |
| Инвентарь уборочный | к-т | 1 | |
| Контейнер герметичный для химических отходов | шт. | 1 | |
| Контейнер для накопления мусора | шт. | 1 | |
| Огнетушитель углекислотный | 1 | ||
| Повязка нарукавная красная (для стропальщика) | шт. | 1 | |
| Подставка металлическая под трансформатор для осмотра нижней части (при необходимости) | шт. | 1 | |
| Полотно асбестовое | м2 | 1,5 | |
| Пробоотборник | шт. | 1 | |
| Резервуар стальной горизонтальный для нефтепродуктов | шт. | 1 | |
| Светильник переносной, L=25 м | шт. | 1 | |
| Строп грузовой канатный (20 т) L=2 м | шт. | 4 | |
| Строп грузовой канатный (20 т) L=5 м | шт. | 4 | |
| Строп текстильный ленточный (5 т) L=10 м | шт. | 2 | |
| Устройство съёмное грузозахватное для крана грузоподъёмного | шт. | 1 | |
| Шланг воздушный высокого давления, L=10 м | шт. | 1 |
Примечание: допускается применение средств оснащения на ремонт других типов (марок), удовлетворяющих требованиям настоящей технологической инструкции и действующих нормативных документов.

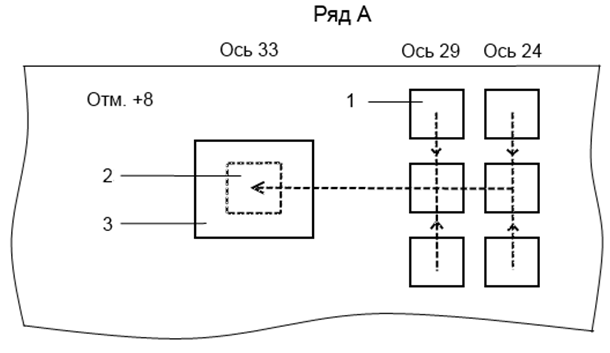

1 – упакованный трансформатор; 2 – место перемещения трансформатора;
3 – рабочая площадка переконсервации.
Рисунок 1 – Схема перемещения упакованных измерительных трансформаторов тока ТФЗН-500

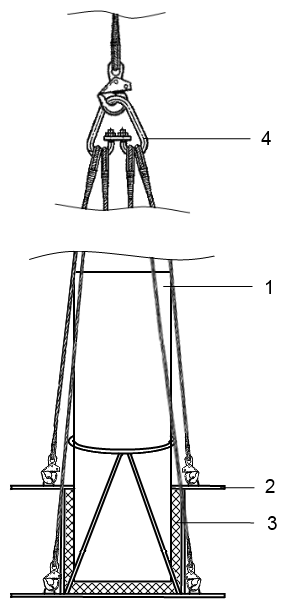

1 – упакованный трансформатор; 2 – металлический каркас транспортной упаковки; 3 – основание металлического каркаса; 4 – грузозахватное устройство.
Рисунок 2 – Схема строповки упакованного измерительного трансформатора тока ТФЗН-500
