- KTACSR/EST - высокопрочный термостойкий провод
Провод с зазором и провода Инвар/ Конструкция и материалы

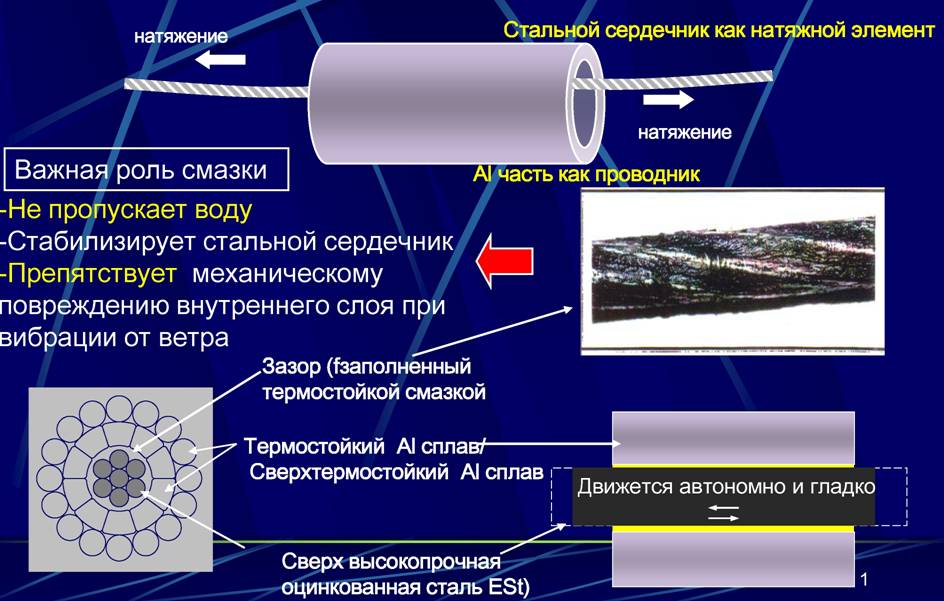

Провод с зазором
Провод с зазором и провода Инвар /
Конструкция и материалы

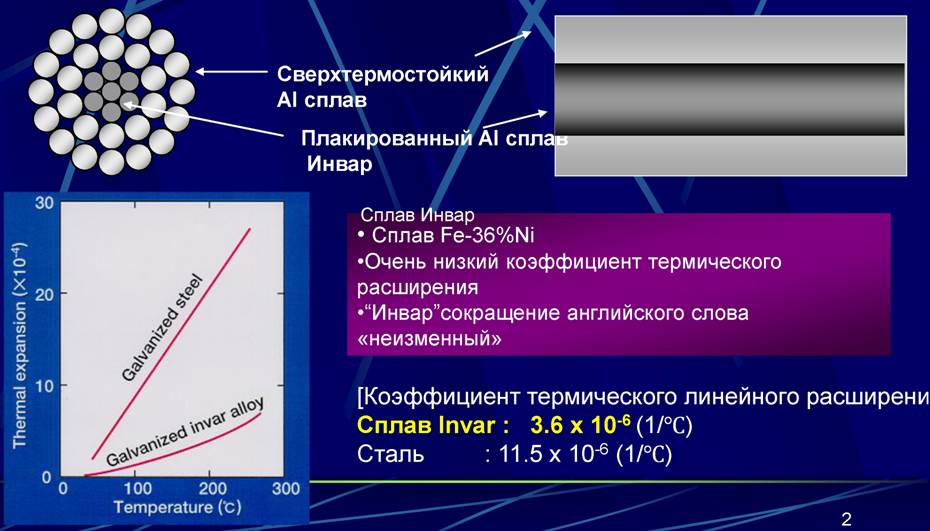

Провод Инвар
| Элемент | Провод с зазором | Провод Инвар |
| Конструкция | Зазор : между стальным сердечником и алюминиевой частью (заполнен смазкой) Внутренний слой: трапециевидной формы. | Такая же как и у обычного сталеалюминиевого провода |
| Материал | • Алюминий ; Термостойкий TAL или сверхтермостойкий алюминиевый ZTAL ] | |
| Стержень; ESt <Сверх высокопрочная сталь1> Высокое содержание углерода | Стержень; плакированный алюминием сплав Invar Содержания сплава МЕНЯЕТСЯ И СПЛАВ | |
Провод с зазором и Инвар/ Свойства,
| Наименование | Провод с зазором | Провод со стержнем Инвар |
| Предел прочности | Стержень: 1765 MPa (133% от обычной стали) | Стержень: 1080 MPa ( 8 1 . 6 % от обычной стали) |
| Температура изгиба (KPT) | температура провеса Температура окружающей среды при провесе | Примерно. 100 C зависит от длины пролета и натяжения |
| Контроль стрелы провеса | От температуры стрелы провеса равной KPT (от средней эксплуатационной нагрузки) Ж специальный способ натяжения. | * Свыше KPT (примерно 100 гр.С) только при высокотемпературном режиме |
Температура провода (°С)

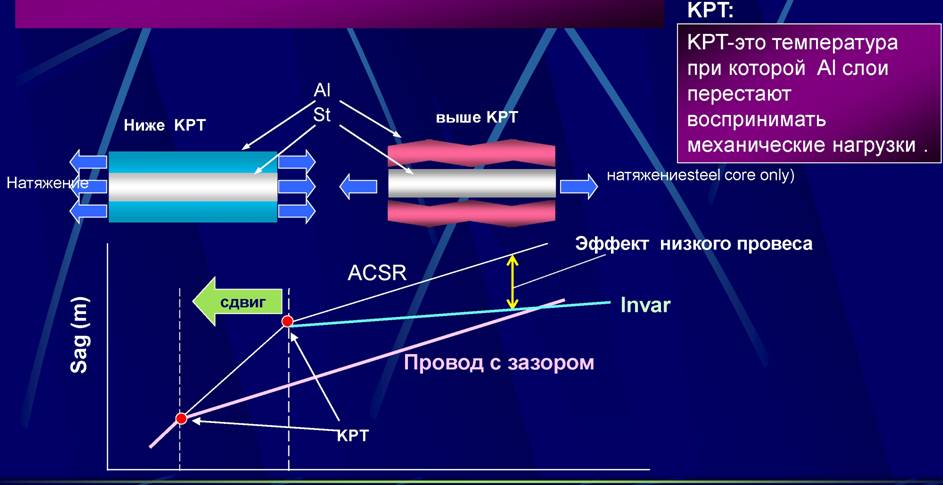

Зазор и Инвар / концепция контроля стрелы провеса.
<Проектное решение> Зазор: сдвигает температуру изгиба ( KPT) Invar: контролирует термическое расширение при температуре выше температуры изгиба

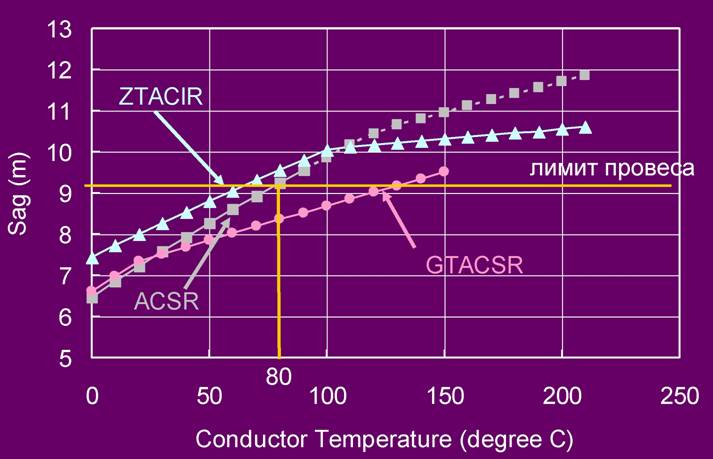

Зазор & Инвар/ сравнение стрел провеса
Размер провода: 795MCM (400sq.mm)
Длина пролета: 300m
Натяжение: 40%RTS at NESC Heavy
Если максимальная рабочая температура существующего сталеалюминиевого провода 80 deg C, то провод Invar не сможет соответствовать требованиям
