Отдельные версии базового устройства

Корпус базового устройства терминала REF542plus изготовлен из листового алюминия. Для защиты от коррозии и улучшения характеристик с точки зрения EMC (помехоустойчивость) внешняя поверхность корпуса хромирована. В распоряжении имеются два корпуса терминала:

  • Стандартный корпус
  • Более широкий корпус.

В обеих версиях терминала должны быть, по крайней мере, установлены следующие модули:

Модуль питания (источник), основной модуль терминала, модуль аналоговых входов и один модуль дискретных входов и выходов.

В стандартный корпус могут быть дополнительно установлены следующие модули:

  • Ещё один модуль дискретных входов и выходов
  • По выбору модуль связи или модуль аналоговых выходов 4/0 ... 20 мА.

Габариты и вместимость корпусов REF542plus

Задняя опорная панель для модуля аналоговых выходов 4/0 ... 20 мА отличается от опорной панели для модуля связи. По этой причине должен быть уточнен тип задней опорной панели. В более широкий корпус могут быть дополнительно установлены следующие модули:

  • Еще 2 модуля дискретных входов и выходов
  • Модуль связи
  • По выбору модуль аналоговых выходов 4/0 ... 20 мА или аналоговых входов 4 . 20 мА.

Внимание: Модуль аналоговых входов 4 ... 20 мА можно использовать лишь в версии с более широким корпусом.

Вместимость стандартного корпуса

  • Один модуль питания
  • Один основной модуль
  • Один модуль аналоговых входов
  • Мах. 2 модуля дискретных входов и выходов
  • По выбору модуль связи или модуль аналоговых выходов 4/0 . 20 мА.

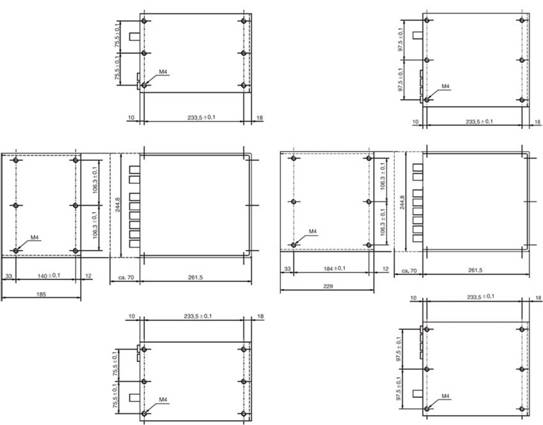

Размеры стандартного и более широкого корпуса REF542plus
Размеры стандартного корпуса и более широкого корпуса

Вместимость более широкого корпуса

  • Один модуль питания
  • Один основной модуль
  • Один модуль аналоговых входов
  • Мах. 3 модуля дискретных входов и выходов
  • По выбору модуль связи
  • По выбору модуль аналоговых входов 4...20мА или аналоговых выходов 0/4 ... 20 мА.

Монтаж и установка терминала REF542plus

Установка более широкого корпуса терминала REF542plus в отсеке низкого напряжения ячейки РУ

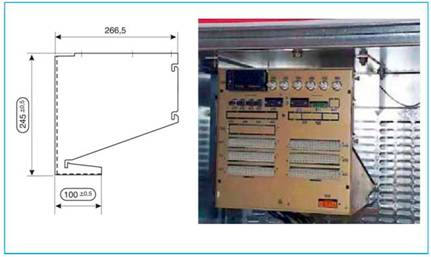

Пример монтажа и установки более широкого корпуса терминала REF542plus

На рисунке приведен пример установки более широкого корпуса терминала в отсеке низкого напряжения ячейки РУ. Время, необходимое для демонтажа базового устройства, или время, необходимое для замены модуля, благодаря детали выдвижной конструкции, изображенной влево, минимально. Терминал закреплен 4-мя болтами (*).

Устройство HMI терминала REF542plus

Размеры устройства HMI приведены на следующем рисунке.

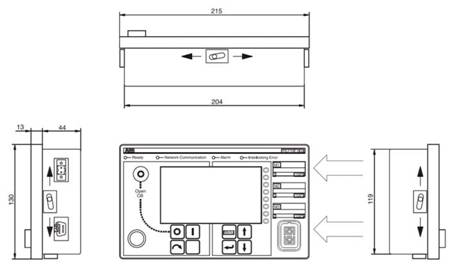

Размеры устройства HMI терминала REF542plus
Размеры устройства HMI

(*) Выдвижная конструкция не входит в комплект поставки
