Приложение № 1

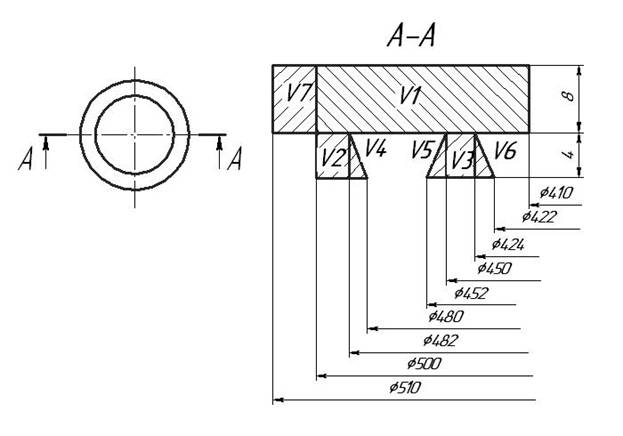

РАСЧЁТ МАССЫ БАББИТА Б-83

V = H* /4 (Д –d)

V1 = 514,6 см

V2 = 55,53 см

V3 = 71,4 см

V4 = 3 см

V5 = 2,85 см

V6 = 2,6 см

V7 = 63,5 см

V =713,5 см

Удельная плотность баббита Б-83 = (7.3·10) кг/см

G = 5.2кг

Приложение № 2

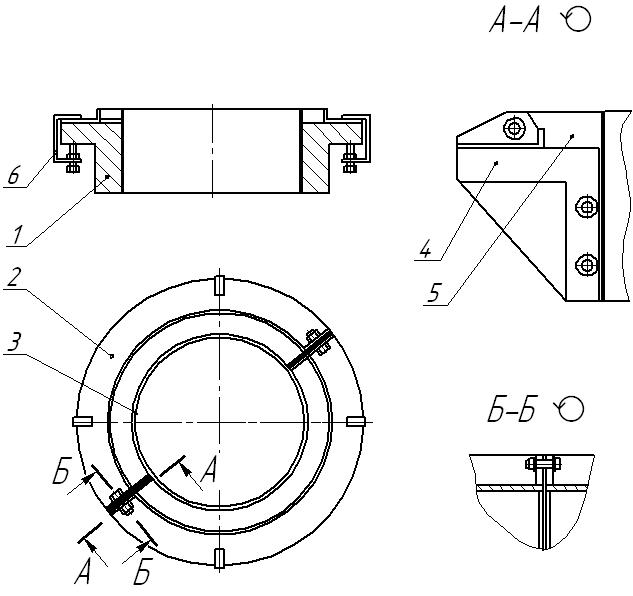

СХЕМА СБОРКИ ПРИСПОСОБЛЕНИЯ ДЛЯ ОБРАБОТКИ ВКЛАДЫШЕЙ УВГ

1 – вкладыш УВГ;

2 – внешнее ограничительное кольцо;

3 – внутреннее ограничительное кольцо;

4 – прокладки для обеспечения припуска баббита под обработку;

5 – разделительная пластина;

6 – струбцина.

Приложение № 3

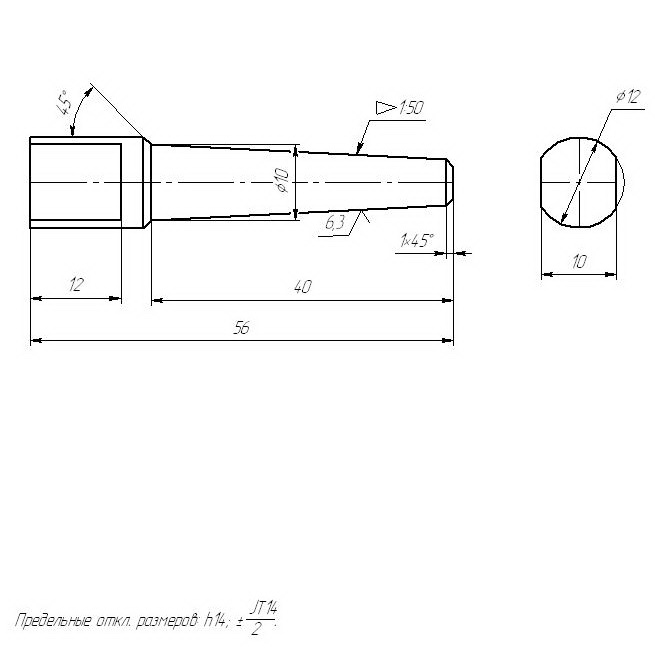

ТЕХНОЛОГИЧЕСКАЯ ЗАГЛУШКА

Приложение № 4

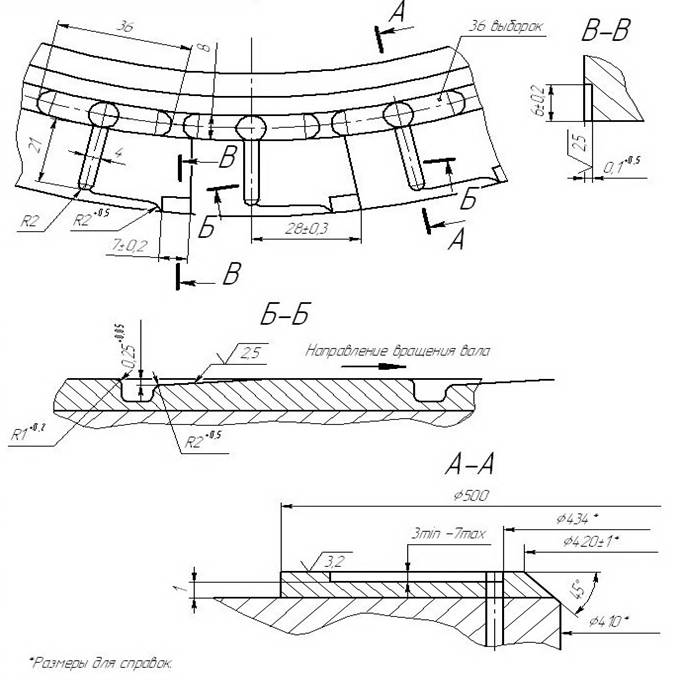

РАЗДЕЛКА ТОРЦЕВОЙ БАББИТОВОЙ ПОВЕРХНОСТИ ВКЛАДЫША УВГ
