Расчетные пролеты для четырехцепных железобетонных опор ВЛИ 0.38 кВ по проекту 21.0045

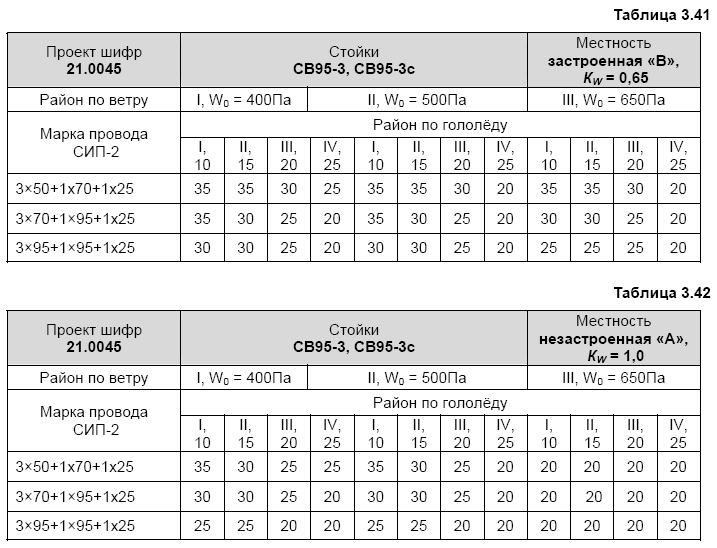

Расчетные пролеты по проекту шифр 21.0045 для четырехцепных опор ВЛИ 0,38 кВ. рассчитанные по ПУЭ 7 издания для I-IV районов по гололёду и I-III по ветру, приведены в таблицах 3.41 и 3.42. Расчетные пролеты в застроенной местности "В" даны с использованием при расчете коэффициента Kw = 0,65 (таблица 3.41). а в незастроенной местности "A" Kw = 1,0 (таблица 3.42). при этом коэффициенты надежности .

Расчетные пролеты даны для опор на железобетонных стойках СВ95-3, СВ95-Зс. Расчет конструкций опор выполнен с учетом подвески четырех изолированных проводов СИП, двух проводов ПВ и четырехжильного ответвления к вводам в здание. Максимальное тяжение провода СИП-2 при нормативной нагрузке принято равным 4 кН, одного провода ПВ - 1,4 кН, величины тяжения провода ответвления к вводам определены

расчетом в зависимости от пролета ответвления и климатического района.

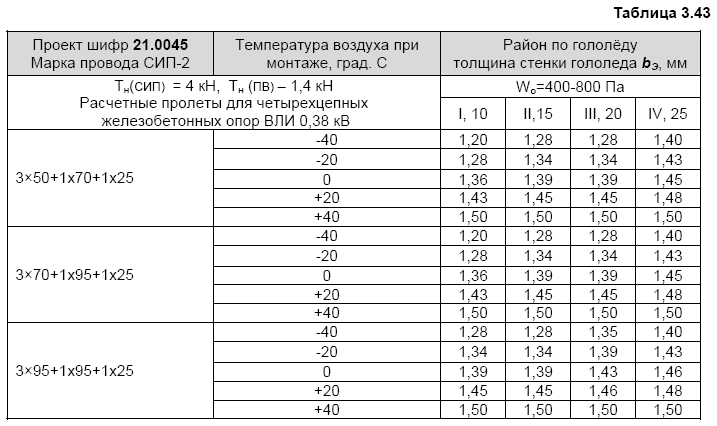

Монтажные стрелы провеса (м) для самонесуших изолированных проводов по проекту шифр 21.0045 см. таблицу 3.43.
