Ручные приводы для управления разъединителей выпускаются двух типов: рычажные и червячные.

Рычажные приводы внутренней установки должны изготавливаться с рукояткой длиной 200, 250, 350 и 425 мм, а для наружных установок длина рукоятки не регламентируется и может быть увеличена за счет трубчатого удлинителя. Статическое усилие на рукоятке привода не должно превышать 245 Н, за исключением момента трогания механизма, входа ножа в разъемный контакт и выхода из него, когда допускается оперирование толчком (толчками).

Привод ручной рычажный ПР-2

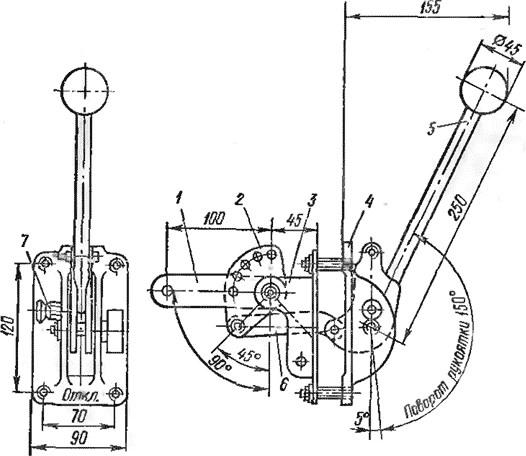

Рис. 1. Привод ручной рычажный типа ПР-2: 1 — рычаг: 2 — сектор; 8 — задний подшипник; 4 — передний подшипник; 5 — рукоятка; 6 — тяга; 7 — фиксатор

Привод разъединителя ПЧ-50УЗ

Рис. 2. Привод ручной червячный типа ПЧ-50УЗ

1 — рукоятка; 2 — медальон: 3 — червяк: 4 — блок-замок; 5 — указатель положения разъединителя; б — выходной вал; 7 — колесо червячное; 8 — корпус

Привод разъединителя ПРН-110М

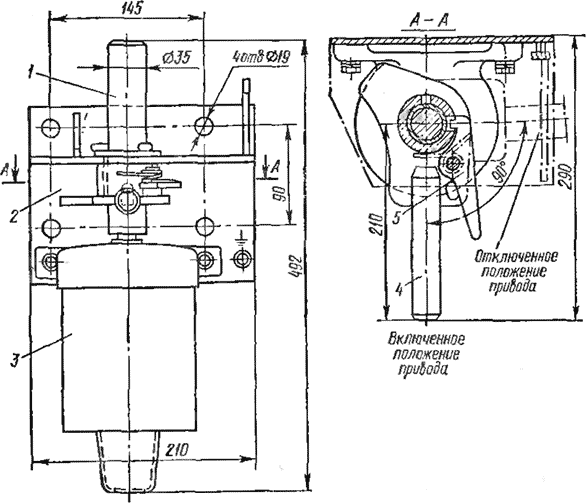

Рис. 3. Привод ручной рычажный типа ПРН-110М

1 — вал; 2 — корпус; 3 — кожух контактов ВЦ; 4 — рукоятка; 5 защелка

Для управления трех полюсными разъединителями внутренней установки применяются ручные приводы типа ПР-2 (рис. 1) для разъединителя на 10 кВ, до 1000 А и типа ПР-3 для разъединителя на 20—35 кВ. Привод ПР-3 применяется и для управления заземляющими ножами разъединителя на 10 кВ, 2500—4000 А. Отличие ПР-3 от ПР-2 заключается в более длинной рукоятке (425 мм против 250 мм).

Приводы изготавливаются для присоединения тяги от разъединителя либо непосредственно к рукоятке привода с лицевой стороны, либо к выходному рычагу заднего подшипника. Выходной рычаг допускает регулировку по углу, для чего в секторе просверлен ряд отверстий. Кинематический радиус рычага выбирается путем сверления отверстия в теле рычага. Приводы имеют встроенный фиксатор, на месте которого может быть установлен блок-замок.

Червячные приводы типа ПЧ-50УЗ (рис. 2) применяются для управления разъединителями внутренней установки на 10— 20 к В и номинальные токи 2500—4000 А, а также заземлителями серии ЗР на 10—35 кВ.

Основной элемент привода — червячная пара, обеспечивающая за двадцать оборотов рукоятки поворот выходного рычага на 180°. Выходной рычаг может быть установлен справа или слева от привода. На приводе предусмотрены упоры крайних положений, Указатель включенного и отключенного положения, электромагнитный блок-замок и запирание в крайних положениях висячим замком.

Приводы разъединителей наружной установки должны быть рассчитаны на эксплуатацию в условиях дождя, снега, гололеда; поэтому они снабжаются кожухами для защиты механизмов, контактов КВЦ и других электрических устройств, кабельными воронками или муфтами. Кожухи могут быть съемными или могут снабжаться крышками и лючками для доступа к элементам оперирования и к местам обслуживания. Кожухи и крышки могут иметь уплотнения, необходимые для обеспечения пыле- и брызгозащищенности. Для предотвращения росы в условиях резкого перепада температуры атмосферного воздуха и поддержания допустимого режима влажности внутри шкафов и кожухов могут устанавливаться подогревающие устройства.

Для разъединители 35 кВ и выше с углом поворота вала 90° применяется привод ПРН-110М (рис. 3). При наличии заземляющих ножей используется привод ПРН-220М (рис. 4), представляющий собой элементы трех приводов ПРН-1 10М, собранные в один агрегат.

Привод разъединителя ПРН-220М

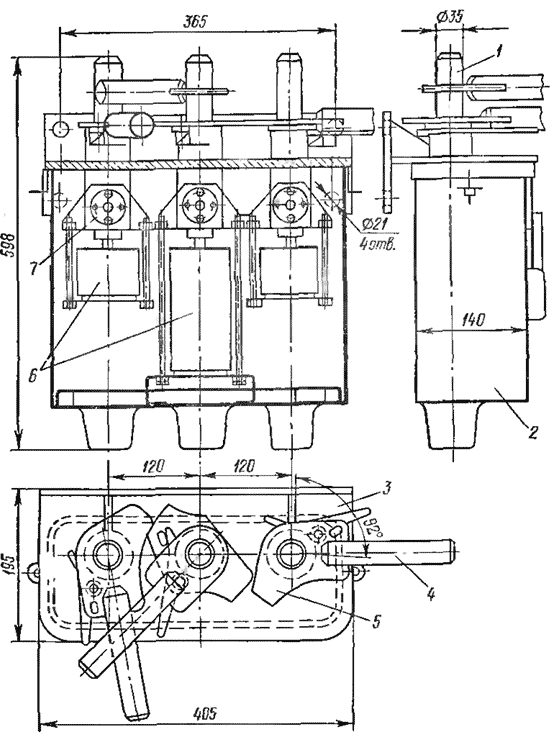

Рис. 4. Привод ручной рычажный типа ПРН-220М: 1 — вал; 2 — кожух; 3 — корпус; 4 — рукоятка; 5 — фасонный рычаг механической блокировки; 6 — КВЦ; 7 — блок-замок типа ЗБ-1

Рукоятки приводов снабжены подпружиненными фиксаторами — защелками, которые могут запираться висячим замком. Рукоятки рассчитаны на использование трубчатого удлинителя 0,7—1,5 м. Валы контактов ВЦ жестко соединены с соответствующими валами ножей разъединителя. КВЦ имеют 12 цепей для главного ножа разъединителя и 4 цепи для заземляющих ножей. В кожухе привода ПРН-220М предусмотрены блок-замки типа ЗБ-1. Привод ПРН-110М может снабжаться блок-замком, устанавливаемым на дополнительном кронштейне.
