  1. Руководство по эксплуатации KP2011ER
  2. Использование
  3. Обслуживание, хранение
  4. Приложение
Страница 2 из 4Использование по назначениюМеры безопасностиК работе с устройством допускаются лица, ознакомленные с настоящим документом, а также прошедшие инструктаж по технике безопасности при работе с электрооборудованием, питаемым напряжением до 1000 В. Перед подключением устройства к сети питания необходимо убедиться в надежности подключения металлических токоведущих частей устройства к контуру защитного заземления. Подготовка устройства к работе

ВНИМАНИЕ! Цепи стыков С1 и С2 устройства имеют общую гальваническую цепь с корпусом устройства!

Подготовка устройства к работе сводится к определению параметров (конфигурированию) контроллера связи. Должны быть определены следующие параметры:
  • параметры стыков контроллера связи:

значения скоростей передачи для стыков С1 и C2 согласно п. 1. 3. 3. 4;

временной интервал между посылками на передачу;

режим передачи для стыка С1: синхронный или асинхронный;

  • параметры опроса подчиненных контроллеров:

ADR – адрес подчиненного контроллера: от 0 до 249. Значению 0 соответствует блокировка текущего запроса;

TYPE – тип сигналов: ТС или ТИТ;

NQ – число запрашиваемых каналов: 1; 8; 16; 32; 64;

NF – число фактически используемых каналов контроллера, начиная с первого;

область опроса подчиненных контроллеров: номера начальной и конечной строк таблицы опроса;

  • параметры протокола ТМ800А:

количество подциклов ТС и ТИТ;

формат передаваемых значений ТИТ: однобайтные или двухбайтные.

Конфигурирование контроллера связи устройства
  • подключите штатным кабелем типа ZA704E стык C2 контроллера связи к одному из СОМ?портов ПЭВМ;
  • запустите на ПЭВМ программу TM800A из комплекта поставки устройства;
  • установите для выбранного COM-порта скорость обмена 9600 бит/с, режим управления потоком – «нет»;
  • установите индивидуальный адрес контроллера связи, нанесенный на корпус контроллера, или универсальный адрес - 254;
  • согласно руководству пользователя программы TM800A считайте, а затем модифицируйте, при необходимости, требуемые параметры контроллера связи.
Проверка функционирования устройстваПроверка функционирования каналов ТИТ устройстваДля проверки функционирования каналов ТИТ устройства выполните следующее:
  • подключите штатным кабелем типа ZA704E стык C2 контроллера связи к одному из СОМ?портов ПЭВМ;
  • запустите на ПЭВМ программу TM800A из комплекта поставки устройства;
  • установите режим выдачи устройством двухбайтных значений ТИТ;
  • подключите ко входу канала 1 ТИТ устройства калибратор тока класса не хуже 0,05 для диапазона выходных токов ±5 мА;
  • установите на выходе калибратора ток величиной минус 5 мА. Установите в окне ТИТ коэффициент равным 5/32000. Наблюдайте в окне ТИТ программы TM800A значение на выходе выбранного канала ТИТ. Определите максимальное отклонение выходного значения от показаний калибратора и рассчитайте приведенное значение (g) погрешности канала ТИТ по формуле:

(1)

где xо – эталонное значение входного сигнала, приведенного к шкале выходных сигналов, соответствующее контрольной точке диапазона измерений;

x – значение отсчета на выходе канала ТИТ, соответствующее максимальному отклонению от эталонного;

xn – нормирующее значение выходного сигнала, равное 100% диапазона измерения.

  • выполните действия перечисления 5) для значений входного тока: минус 4,0; минус 3,0; минус 2,0; минус 1,0; 0; 1; 2; 3; 4; 5 мА;
  • выполните действия перечислений 5) и 6) для всех каналов ТИТ устройства.

Устройство считается выдержавшим испытания по данному пункту, если при выполнении проверок по перечислениям 5) и 7) максимальное значение погрешности не превышает ±0,25 %.

Проверка функционирования каналов ТС устройстваДля проверки функционирования каналов ТС устройства выполните следующее:
  • подключите штатным кабелем типа ZA704E стык C2 контроллера связи к одному из СОМ-портов ПЭВМ;
  • запустите на ПЭВМ программу TM800A из комплекта поставки устройства;
  • подключите ко входу канала 1 ТС устройства имитатор датчика. В положении «Замкнуто» датчик должен иметь сопротивление не более 150 Ом, в положении «Разомкнуто» – не менее 50 кОм. Изменяя состояние имитатора датчика, наблюдайте состояние на выходе соответствующего канала в окне ТС программы TM800A;
  • выполните действия 3) для всех каналов ТС устройства.

Устройство считается выдержавшим испытания по данному пункту, если при выполнении проверок по перечислениям 3) и 4) состояние на выходе канала ТС всегда соответствует состоянию имитатора датчика.

Проверка стыков связи устройстваДля проверки функционирования стыка связи C2 устройства выполните следующее:
  • подключите штатным кабелем типа ZA704E стык C2 контроллера связи к одному из СОМ?портов ПЭВМ;
  • запустите на ПЭВМ программу TM800A из комплекта поставки устройства;
  • установите для СОМ-порта ПЭВМ режим асинхронной передачи со скоростью 9600 бит/с;

Стык С2 считается работоспособным, если удается считывать и модифицировать параметры контроллера связи.

Для проверки функционирования стыка связи C1 устройства выполните следующее:

  • подключите штатным кабелем типа ZA704E стык C2 контроллера связи к одному из СОМ?портов ПЭВМ;
  • запустите на ПЭВМ программу TM800A из комплекта поставки устройства;
  • установите для стыка C1 режим асинхронной передачи со скоростью 9600 бит/с;
  • отключите питание устройства;
  • переключите разъем кабеля ZA704E со стыка C2 на стык C1;
  • включите питание устройства.

Стык C1 считается работоспособным, если в окнах ТИТ и ТС программы TM800A отображаются реальные состояния датчиков ТС и значений тока на входах каналов ТИТ.

Монтаж устройстваПеред началом монтажа необходимо выполнить разметку места под шкафы и мест заделки крепёжных дюбелей согласно установочному чертежу (рисунок 9). Элементы крепления шкафа (комплект крепления шкафа) при транспортировке на шкафы не устанавливаются. Они уложены в герметичную упаковку, закреплённую внутри шкафа.

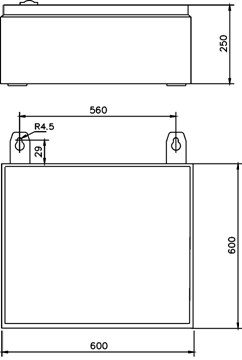

Рисунок 9 – Установочные размеры шкафов CENEL 600x600x250

После вскрытия упаковки с комплектом крепления шкафа необходимо проверить его состав:
  • Проушина. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 шт.
  • Винт М6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 шт.
  • Гайка в сборе с полимерным колпачком. . . . . . . . . 4 шт.
Установку крепления шкафа следует производить в следующей последовательности:
  • при помощи отвёртки вынуть пластиковые заглушки из отверстий с тыльной стороны шкафа (рисунок 10);
  • завести снаружи в крепёжное отверстие гайку с полимерным колпачком, чтобы шляпка колпачка упёрлась снаружи в тыльную стенку шкафа. Сначала в пазы отверстия завести гайку, затем колпачок повернуть на 90° по часовой стрелке и вставить до упора бобышек колпачка в пазы отверстия:
  • приложить проушины зенкованной частью отверстий наружу и закрутить винты М6 до упора отверткой с крестовидным жалом.
Навесить шкаф на предварительно вбитые в стену дюбели согласно разметке. Навеску шкафа на дюбели рекомендуется выполнять вдвоем, при этом каждый из монтажников контролирует точность попадания проушины шкафа на дюбель со своей стороны.

Рисунок 10 – Пространственное положение отверстий для установки проушин шкафа

Подключить шкаф к контуру защитного заземления в помещении. Установить в непосредственной близости от шкафа розетку (из комплекта поставки) электропитания шкафа. Сетевой кабель вывести через резиновые уплотнители в нижней части шкафа. Установить в непосредственной близости от шкафа промежуточные клеммники и выполнить монтаж с одной из сторон (линейной) клеммника сигнальных кабелей от датчиков. Соединить гибким проводом цепи датчиков промежуточного клеммника (станционной стороны) и вводных клеммников шкафа, вводя проводники через резиновые уплотнители в нижней части шкафа. Возможные неисправности и способы их устраненияПеречень возможных неисправностей, вероятные причины их проявления и способы устранения этих неисправностей приведены в таблице 6.

Таблица 6

Наименование неисправности, внешнее проявление и дополнительные признаки Вероятная причина неисправностиСпособ устранения неисправности
1. Значения погрешности только некоторых каналов ТИТ превышают допустимую. Параметризация контроллера связи выполнена правильноВышел из строя контроллер ввода ТИТЗаменить неисправный контроллер
2. Значения погрешности всех каналов ТИТ превышают допустимую. Состояния всех каналов ТС отображаются неверно. Параметризация контроллера связи выполнена правильно1. Вышел из строя контроллер ввода ТИТЗаменить неисправный контроллер
2. Вышел из строя один из подчиненных контроллеров и блокирует магистральЗаменить неисправный контроллер
3. Обрыв линии связи стыка «Порт» контроллера связиВосстановить соединение
4. Обрыв цепей согласования на концах магистралиВосстановить соединение
5. Замыкание одной или обеих линий внутренней магистрали на землю или между собойУстранить замыкание
3. Состояние на выходе некоторых каналов ТС не соответствует состоянию датчика. Параметризация контроллера связи выполнена правильноВышел из строя контроллер ввода ТСЗаменить неисправный контроллер
