  1. Руководство по эксплуатации реклоузера ВВД8-10
  2. Устройство выключателя
  3. Работа выключателя
  4. Использование выключателя по назначению
  5. Техническое обслуживание
  6. Хранение, транспортировка, утилизация
  7. Размеры выключателя
Страница 7 из 7

ПРИЛОЖЕНИЕ А Внешний вид, габаритные и присоединительные размеры выключателей

размеры выключателя вакуумного ВВД8 без трансформатора тока

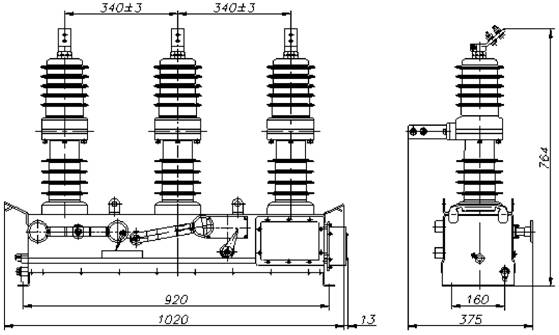

Рисунок А. 1 - Габаритные и присоединительные размеры выключателя вакуумного серии ВВД8 без трансформатора тока

размеры выключателя вакуумного ВВД8 с трансформатором тока

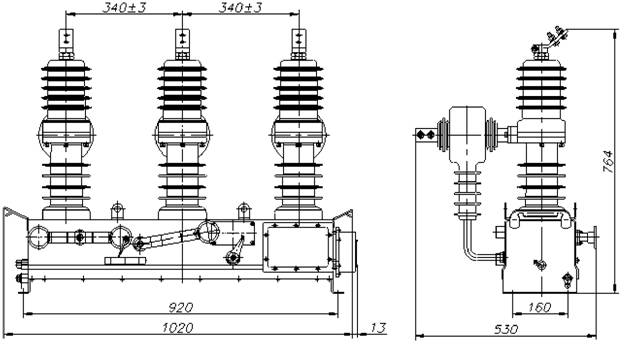

Рисунок А.2 - Габаритные и присоединительные размеры выключателя вакуумного серии ВВД8 с трансформатором тока

размеры выключателя вакуумного серии ВВД8 с трансформатором тока и разъединителем

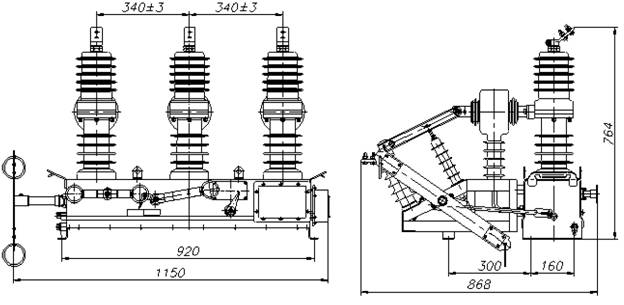

Рисунок А.3 - Габаритные и присоединительные размеры выключателя вакуумного серии ВВД8 с трансформатором тока и разъединителем

"
