19. ПРИЛОЖЕНИЕ 1
Габаритные и присоединительные размеры выключателя кассетного исполнения

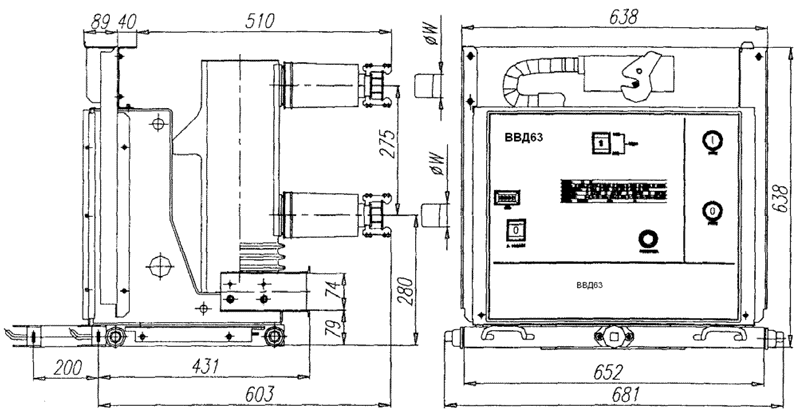

Рис.1. Габаритно-монтажная схема кассетного выключателя (расстояние между полюсами - 210 мм)
Значение диаметра розеточного контакта в зависимости от значений номинального тока и номинального тока отключения выключателя приведены в таблице 1. Таблица 1
| Номинальный ток, А | 630 | 1250 | 1600 |
| Номинальный ток отключения короткого замыкания, кА | 20; 25 | 20; 25; 31,5 | 20; 25; 31,5; 40 |
| Диаметр розеточного контакта, (мм) | 35 | 49 | 49 |

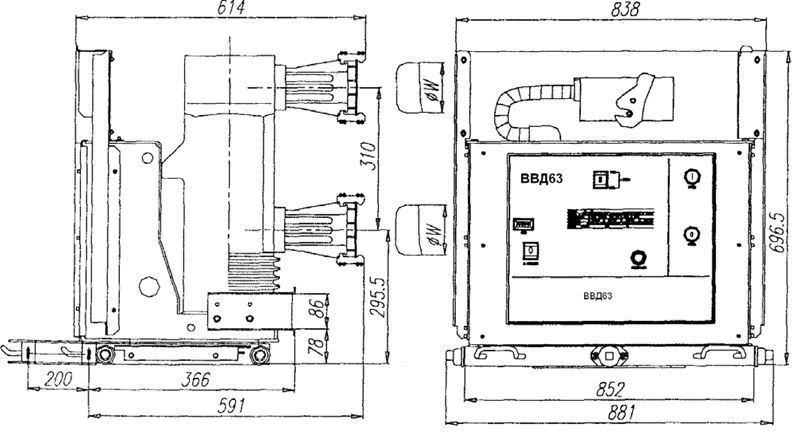

Рис.2. Габаритно-монтажная схема кассетного выключателя (расстояние между полюсами - 275 мм)
Значение диаметра розеточного контакта в зависимости от значений номинального тока и номинального тока отключения выключателя приведены в таблице 2.
Таблица 2
| Номинальный ток, А | 1600 | 2000 | 2500 | 3150; 4000 | 4000; 5000* |
| Номинальный ток отключения короткого замыкания, кА | 31,5; 40 | 31,5; 40 | 31,5; 40 | 40 | 50 |
| Диаметр розеточного контакта, (мм) | 79 | 79 | 109 | 109 | 109 |
Габаритные и присоединительные размеры выключателя стационарного исполнения

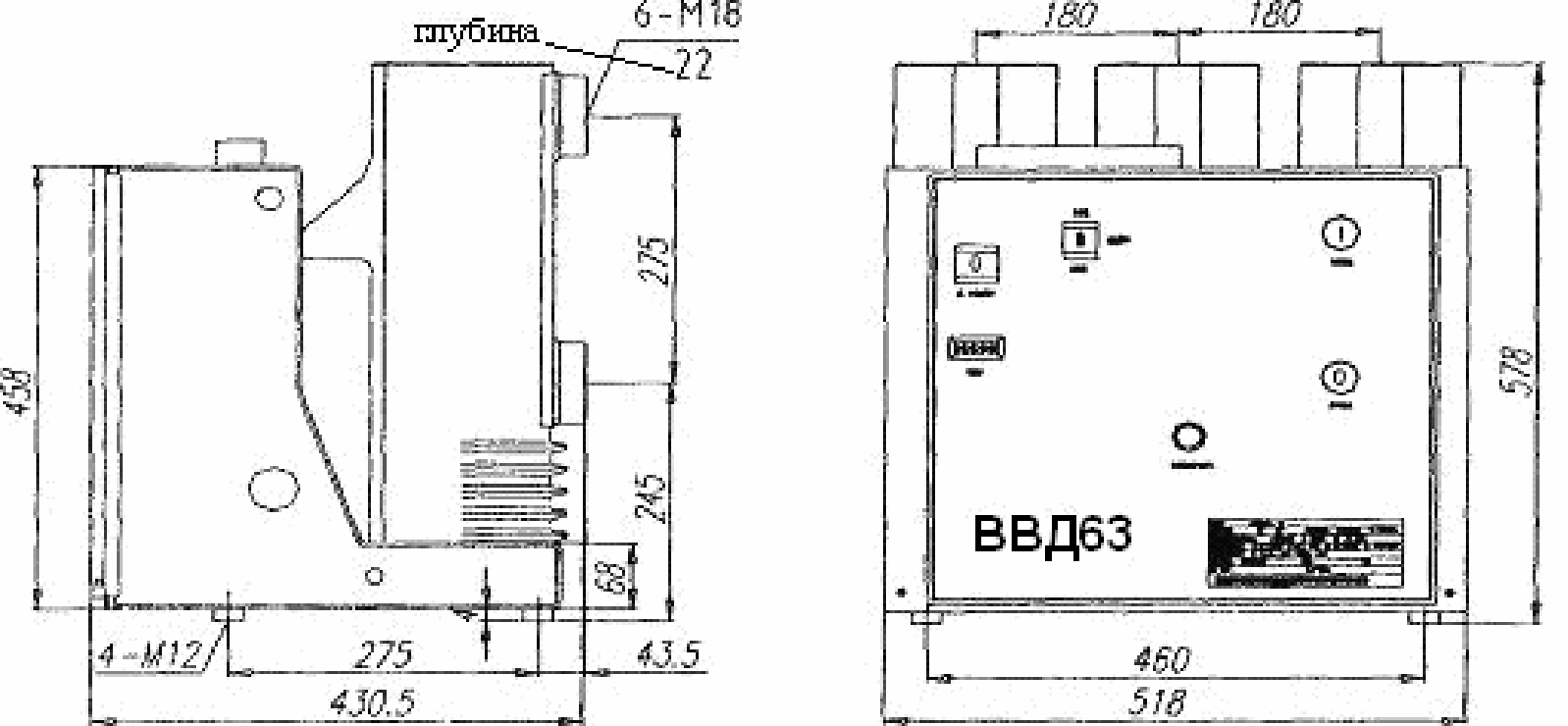

Рис.3. Габаритные и присоединительные размеры выключателя стационарного исполнения (расстояние между полюсами - 180 мм), значение номинального тока 630 А, номинальный ток отключения 20; 25; 31,5 кА.

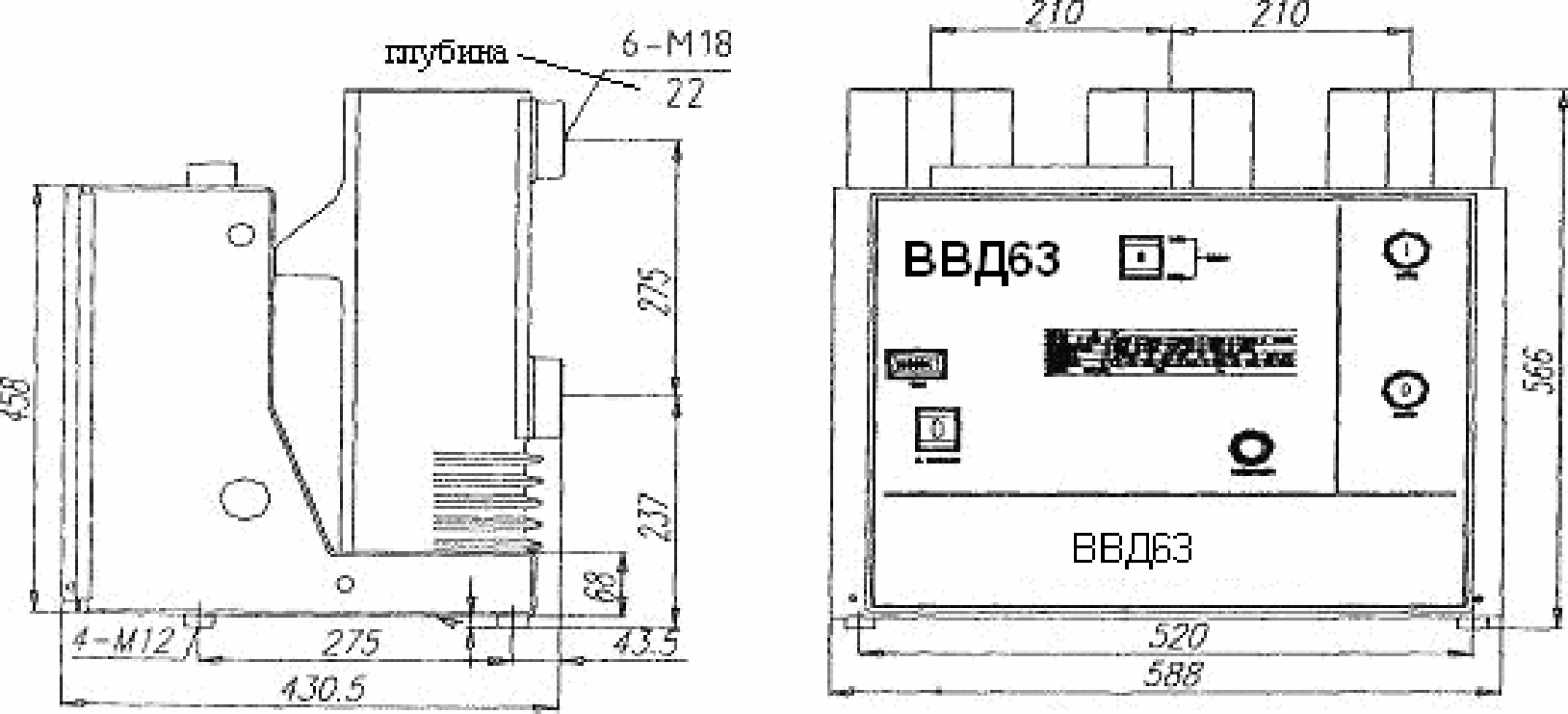

Рис.4. Габаритные и присоединительные размеры выключателя стационарного исполнения (расстояние между полюсами - 210 мм), значение номинального тока 630; 1250; 1600 А,
номинальный ток отключения 20; 25; 31,5 кА.

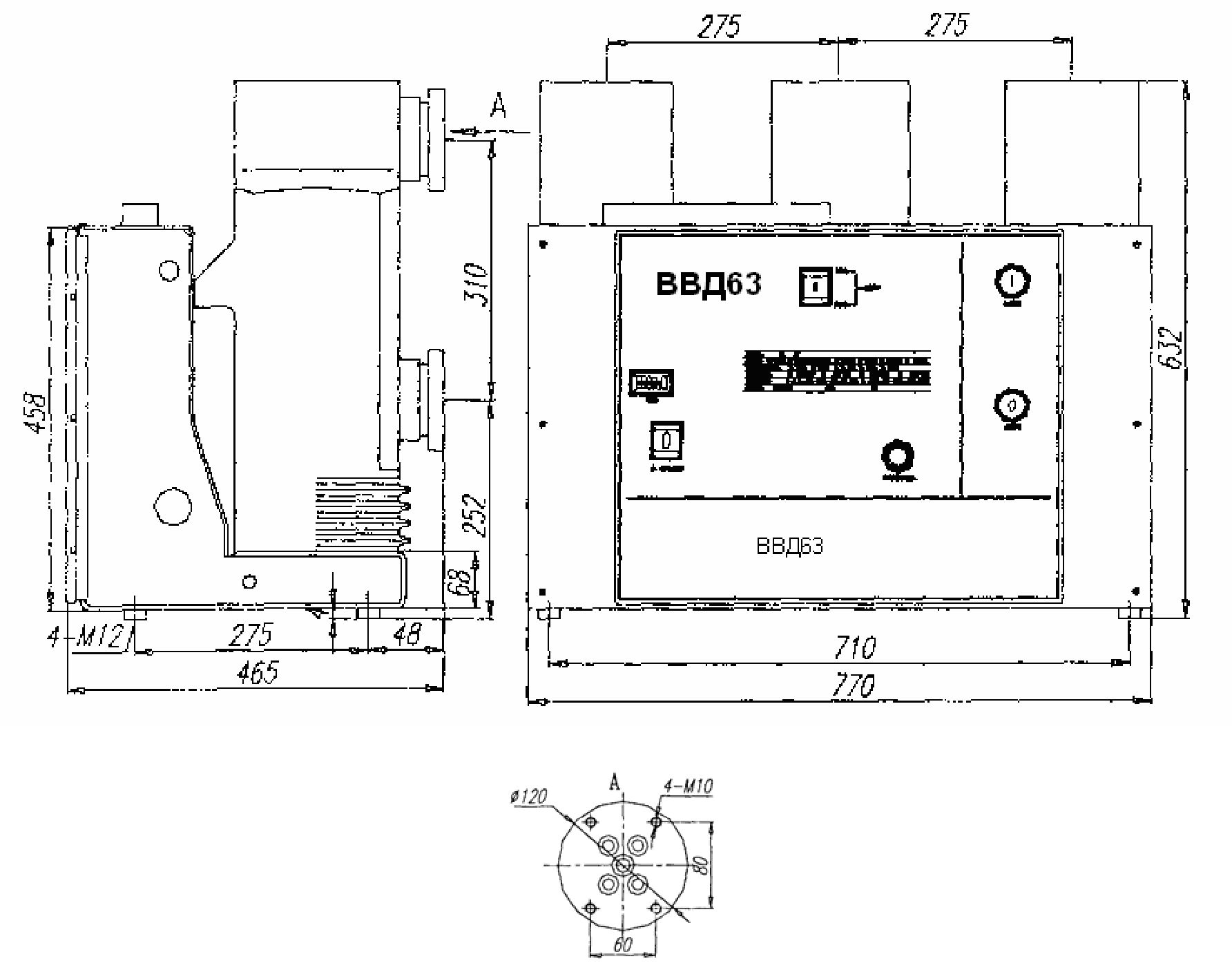

Рис.5. Габаритные и присоединительные размеры выключателя стационарного исполнения (расстояние между полюсами - 275 мм), значение номинального тока 2000; 2500; 3150 А,
номинальный ток отключения 31,5; 40; 50 кА.

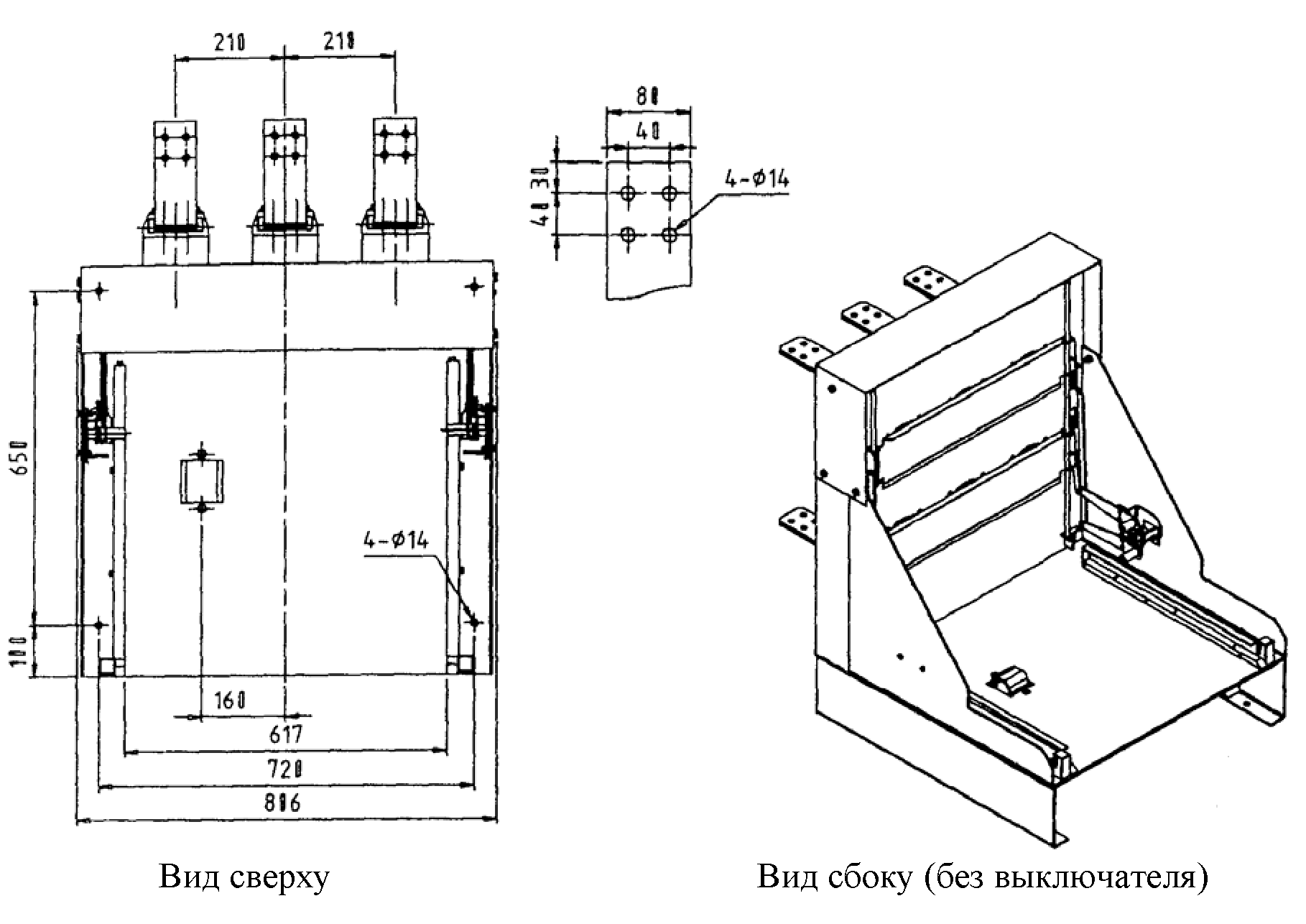

Рис.6. Габаритные размеры и установочные размеры кассеты с выдвижным выключателем.

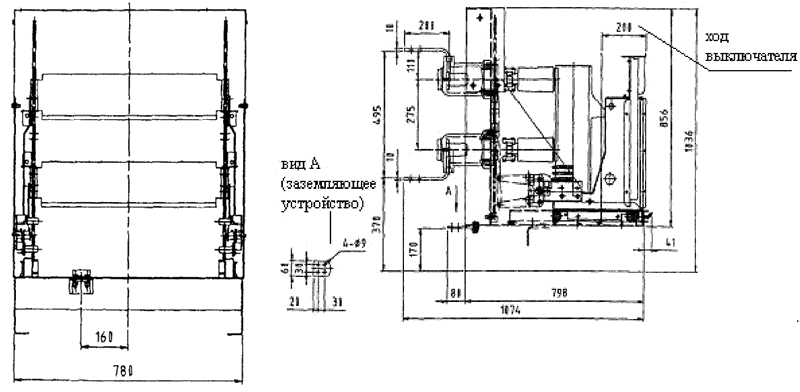

Рис.7. Габаритные размеры и установочные размеры передвижного выключателя и кассеты.

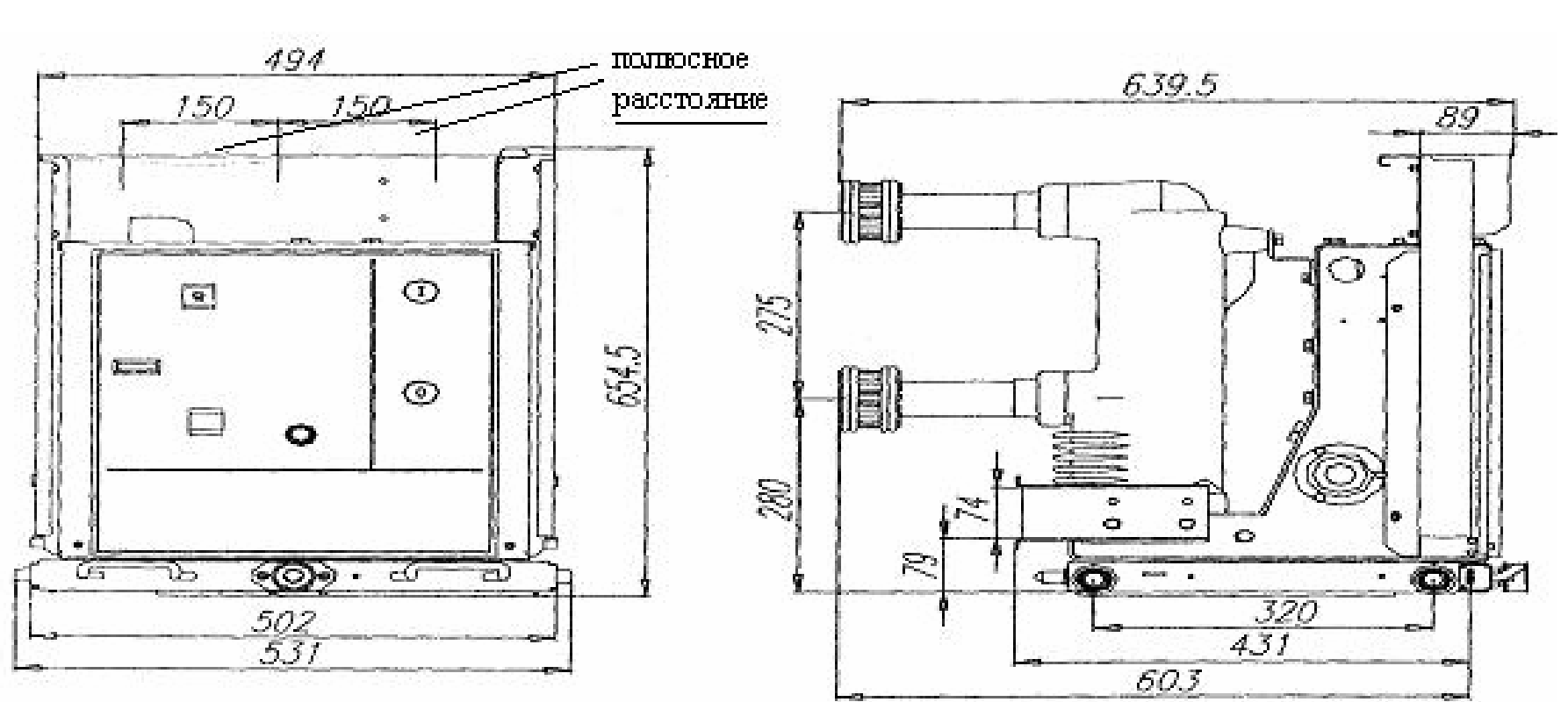

Рис.8. Габаритные и установочные размеры выдвижного выключателя с полюсным наконечником и глухой заглушкой (полюсное расстояние - 150 мм)

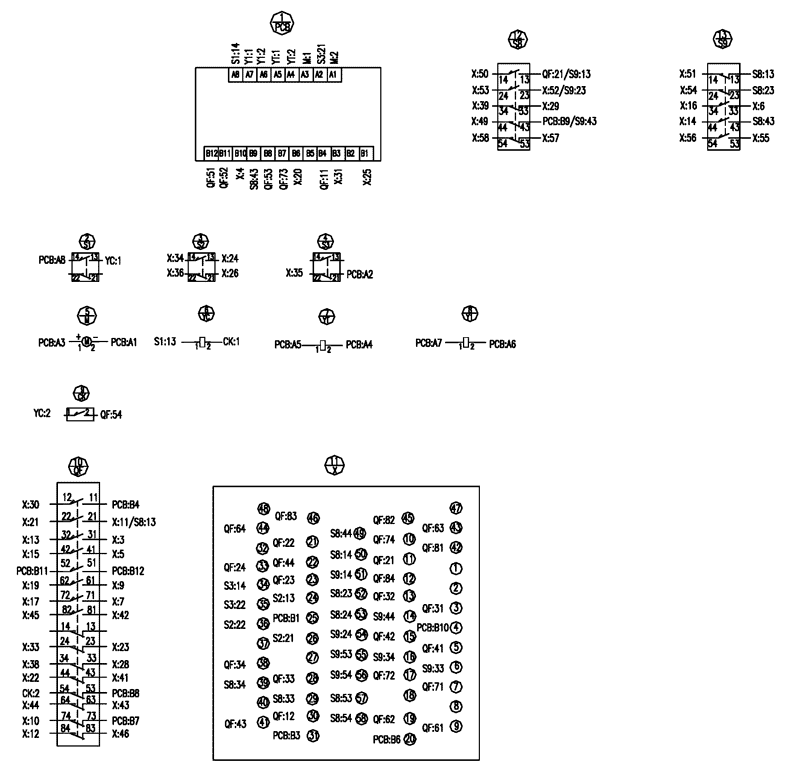

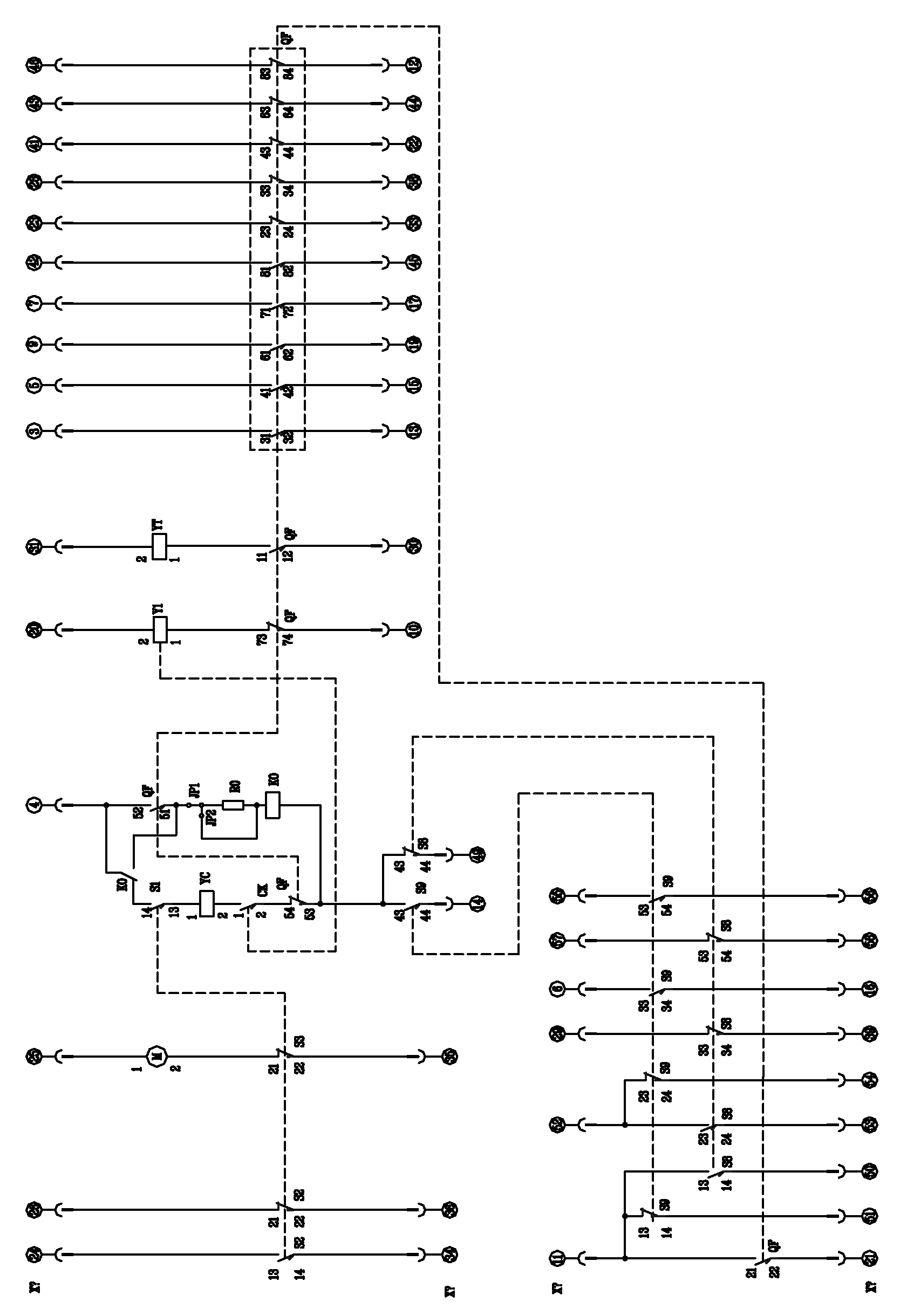

20. ПРИЛОЖЕНИЕ 2 Схемы принципиальные электрические
*Мощность потребления катушки отключения при номинальном токе отключения выключателя 50 кА.
**при эффективной температуре окружающего воздуха внутри шкафа ячейки КРУ не более 50 С.
*для выключателей с параметрами 4000А и 5000А предусмотрено принудительное воздушное охлаждение.
"
