S1-145 руководство - Опросный лист и чертежи
Страница 5 из 5

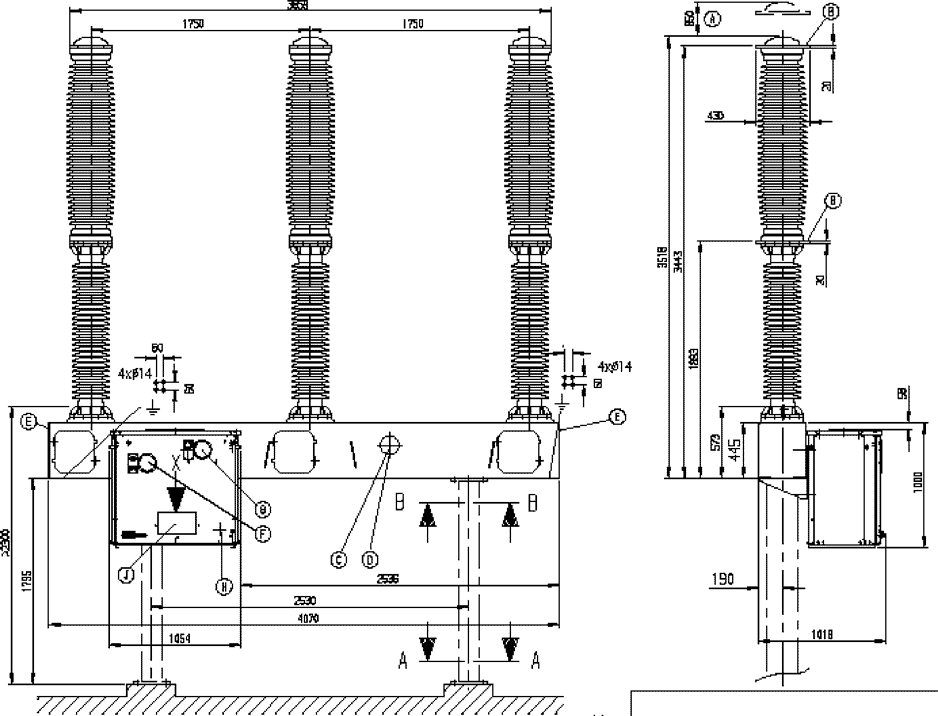

Габаритные чертежи
"
Опросный лист
| Объект | ||
| Заказчик | ||
| Страна | ||
| Тип | ||
| Количество | ||
| Технические характеристики | ||
| Номинальное напряжение, кВ | ||
| Наибольшее рабочее напряжение, кВ | ||
| Номинальная частота, Гц | ||
| Номинальный ток, А | ||
| Испытательное напряжение промышленной частоты (одноминутное), кВ | ||
| Испытательное напряжение грозового импульса, кВ | ||
| Испытательное напряжение коммутационного импульса, кВ | ||
| Номинальный ток отключения, кА | ||
| Номинальный ток включения, кА | ||
| Времена срабатывания | ||
| Номинальная длительность тока короткого замыкания, с | ||
| Собственное время отключения, мс | ||
| Полное время отключения, мс | ||
| Время включения, мс | ||
| Контактный вывод высокого напряжения | ||
| Контактный вывод высокого напряжения | ||
| Информация о полюсах | ||
| Число полюсов | ||
| Расстояние между центрами полюсов, мм | ||
| Температура: | ||
| Минимальная температура окружающей среды, С | ||
| Максимальная температура окружающей среды, С | ||
| Изоляция: | ||
| Тип фарфорового изолятора | ||
| Длина пути утечки, мм | ||
| Статическая нагрузка на | ||
| контактный вывод, Н | ||
| Цвет фарфорового изолятора | ||
| Управление: | ||
| Рабочие циклы: | ||
| Класс защиты | ||
| Номинальное напряжение электродвигателя, В =, « | ||
| Напряжение цепей управления, =В | ||
| Напряжение цепей обогрева / освещения, «В | ||
| Сигнальные лампы В/О (занимает 1 свободный блок-контакт) | ||
| Количество электромагнитов управления (занимает 1 свободный НЗ блок-контакт) | ||
| Конфигурация блок-контактов | ||
| Сечение проводников, мм | ||
| Диапазон изменения рабочего напряжения катушек расцепителей (% от номинального напряжения) | ||
| Блокировка от «качаний» | ||
| Антиконденсатный обогрев | ||
| Переключатель местное/ дистанционное управление | ||
| Автомат для освещения / отопления | ||
| Отключение при аварийном снижении давления элегаза | ||
| Варисторы | ||
| Автомат для электродвигателя | ||
| Контроль времени работы двигателя | ||
| Освещение в шкафу привода с выключателем | ||
| Индикатор положения выключателя | ||
| Ключевая блокировка | ||
| Планка для прохода контрольных кабелей | ||
| Плотномер | ||
| Контроль цепи отключения по давлению газа | ||
| Клеммники | ||
| Блокировка двери | ||
| Маркировка кабелей | ||
| Европейская штепсельная розетка | ||
| Дополнительное оборудование: | ||
| Трансформаторы тока для монтажа на общей опоре | ||
| Газ SF6 и N2 для первой заправки | ||
| Опорная конструкция высотой, мм | ||
| 1 комплект рекомендуемых запчастей | ||
| Документация | ||
| Заводская табличка | ||
| Чертежи | ||
| Опции по специальному запросу Заказчика | ||
| Окраска активных частей | ||
| Цвет активных частей | ||
| Окраска несущей рамы | ||
| Цвет несущей рамы | ||
| Окраска привода | ||
| Комментарии | ||
S1 145
| Допустимая нагрузка на контактный вывод | |
| Горизонтальное тяжение Foy | 125 daN |
| Поперечная нагрузка Fox | 75 daN |
| Вертикальная нагрузка Foz | 100 daN |
| Масса полюса | 3x310 kg |
| Масса рамы | 274 kg |
| Масса шкафа привода | 300 kg |
| Общая масса выключателя | 1516 kg |
| Ветровая нагрузка на полюс, приведенная к центру тяжести | daN |
| Нагрузка при коммутациях F | |
| Вверх | 1700 daN |
| Вниз | 2200 daN |
| Вправо | 3000 daN |
| Влево | 3000 daN |
