ШУОТ-2403
Шкафы управления оперативным током ШУОТ-2403
УДК 621.316.344
ОКП 34 3333
РГАСНТИ 45.31.31.63.31
Общие сведения

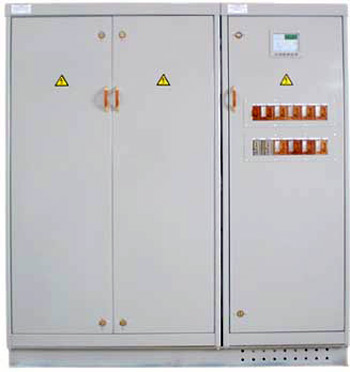

Шкафы управления оперативным током ШУОТ-2403 (в дальнейшем именуемые “шкафы”) предназначены для питания цепей постоянного тока.
Шкафы с выходным напряжением 115 В и 230 В используются для питания цепей постоянного тока напряжением 110 В и 220 В в распределительных устройствах, системах аварийного питания и освещения. Шкафы с выходным напряжением 62 В используются для питания устройств электросвязи.
Шкафы серии 2403 выпускаются взамен морально устаревших шкафов управления серии ШУОТ-02, соответствующих ТУ 16-536.675-81.
Шкафы изготовляются для нужд народного хозяйства и поставки на экспорт в страны с умеренным и тропическим климатом.
Структура условного обозначенияШУОТ-2403-33 Х Х Х4:
ШУОТ – шкаф управления оперативным током;
- - НКУ управления, измерения, сигнализации, автоматики и защиты главных щитов (пунктов) управления подстанций;
4 - НКУ общеподстанционных устройств;
03 -порядковый номер разработки;
33 - обозначение величины номинального выходного тока (20 А);
Х - обозначение типоисполнения в зависимости от напряжения и частоты питающей сети;
| Х | Напряжение, В |
Частота, Гц |
| 4 5 6 7 8 9 А Б В Г |
220 230 240 380 400 415 660 220 380 440 |
50 50 50 50 50 50 50 60 60 60 |
Х - обозначение величины выходного напряжения;
1-115 В, 2-230 В, 3-62 В;
Х4 -климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89 (УХЛ4,04.2).
Условия эксплуатации:
- высота над уровнем моря не более 1000 м (допускается эксплуатация шкафов на высоте над уровнем моря не более 2000 м, но при этом нагрузка должна быть не более 0,85 номинальной);
- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли и химически агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
- шкафы соответствуют группе условий эксплуатации М1 по ГОСТ 17516.1-904;
- степень защиты шкафов IP20по ГОСТ 14254-80;
- по стойкости к коррозионной активности атмосферы шкафы соответствуют группам Л и С1 условий эксплуатации металлических деталей по ГОСТ 15150-69 и ГОСТ-15543.1-83 для исполнения УХЛ4 и О4.2 соответственно;
- режим работы шкафов длительный, охлаждение естественное воздушное.
По технике безопасности шкафы соответствуют требованиям ГОСТ 12.2007.0-75 и ГОСТ 12.2007-83.
По пожарной безопасности шкафы соответствуют требованиям ГОСТ 22789-85, ГОСТ 12.1.004-85 и ГОСТ 12.1.044-89.
Шкафы для внутренних и экспортных поставок соответствуют требованиям ТУ16-91 ИКЖУ.656441.011ТУ. Шкафы, поставляемые на экспорт, соответствуют дополнительно требованиям РД16 01.007-88.
КлассификацияТипоисполнение шкафов в зависимости от напряжения и частоты питающей сети и выходного напряжения приведены в табл. 1.
Таблица 1
| Обозначение типоисполнения | Питающая сеть | Выходное напряжение, В |
Код ОКП | |
| На-пряе-ние, В | Час-тота, Гц | |||
| Для внутренних поставок | ||||
| ШУОТ-2403-3341 УХЛ4 ШУОТ-2403-3342 УХЛ4 ШУОТ-2403-3343 УХЛ4 ШУОТ-2403-3371 УХЛ4 ШУОТ-2403-3372 УХЛ4 ШУОТ-2403-3373 УХЛ4 ШУОТ-2403-33А1 УХЛ4 ШУОТ-2403-33А2 УХЛ4 |
220 220 220 380 380 380 660 660 |
50 50 50 50 50 50 50 50 |
115 230 62 115 230 62 115 230 |
34 3333 3026 10 34 3333 3036 08 34 3333 3046 06 34 3333 3056 04 34 3333 3066 02 34 3333 3076 00 34 3333 3086 09 34 3333 3096 07 |
| Для поставок на экспорт в страны с умеренным климатом | ||||
| ШУОТ-2403-3341 УХЛ4 ШУОТ-2403-3342 УХЛ4 ШУОТ-2403-33Б1 УХЛ4 ШУОТ-2403-33Б2 УХЛ4 ШУОТ-2403-33Б2 УХЛ4 ШУОТ-2403-3351 УХЛ4 ШУОТ-2403-3352 УХЛ4 ШУОТ-2403-3361 УХЛ4 ШУОТ-2403-3362 УХЛ4 ШУОТ-2403-3371 УХЛ4 ШУОТ-2403-3372 УХЛ4 ШУОТ-2403-33В1 УХЛ4 ШУОТ-2403-33В2 УХЛ4 ШУОТ-2403-3381 УХЛ4 ШУОТ-2403-3382 УХЛ4 ШУОТ-2403-3391 УХЛ4 ШУОТ-2403-3392 УХЛ4 ШУОТ-2403-33Г1 УХЛ4 ШУОТ-2403-33Г2 УХЛ4 |
220 220 220 220 220 230 230 240 340 380 380 380 480 480 400 415 415 440 440 |
50 50 60 60 60 50 50 50 50 50 50 60 60 50 50 50 50 60 60 |
115 230 115 230 230 115 230 115 230 115 230 115 230 115 230 115 230 115 230
|
34 3333 3027 09 34 3333 3037 07 34 3333 3117 08 34 3333 3127 06 34 3333 3127 06 34 3333 3137 04 34 3333 3147 02 34 3333 3157 00 34 3333 3167 09 34 3333 3057 03 34 3333 3067 01 34 3333 3177 07 34 3333 3187 05 34 3333 3197 03 34 3333 3217 05 34 3333 3227 03 34 3333 3237 03 34 3333 3247 10 34 3333 3257 08 |
| Для поставок на экспорт в страны с тропическим климатом | ||||
| ШУОТ-2403-3341 04.2 ШУОТ-2403-3342 04.2 ШУОТ-2403-33Б1 04.2 ШУОТ-2403-33Б2 04.2 ШУОТ-2403-3351 04.2 ШУОТ-2403-3352 04.2 ШУОТ-2403-3361 04.2 ШУОТ-2403-3362 04.2 ШУОТ-2403-3371 04.2 ШУОТ-2403-3372 04.2 ШУОТ-2403-33В1 04.2 ШУОТ-2403-33В2 04.2 ШУОТ-2403-3381 04.2 ШУОТ-2403-3391 04.2 ШУОТ-2403-3392 04.2 ШУОТ-2403-33Г1 04.2 ШУОТ-2403-33Г2 04.2 ШУОТ-2403-3382 04.2 |
220 220 220 220 230 230 240 240 380 380 380 380 400 415 415 440 440 400 |
50 50 60 60 50 50 50 50 50 50 60 60 50 50 50 60 60 50 |
115 230 115 230 115 230 115 230 115 230 115 230 115 115 230 115 230 230 |
34 3333 3029 07 34 3333 3039 05 34 3333 3119 06 34 3333 3129 04 34 3333 3139 02 34 3333 3149 00 34 3333 3159 09 34 3333 3169 07 34 3333 3059 01 34 3333 3069 10 34 3333 3179 05 34 3333 3189 03 34 3333 3199 01 34 3333 3229 01 34 3333 3239 01 34 3333 3249 08 34 3333 3259 06 34 3333 3219 03 |
