Применение СИП в сетях наружного освещения (НО)
В четырехпроводных НО используются, как правило СИП-2 сечением 3x16+35; 3x35+35 и 3x50+54,6 мм2. Использование СИП-2 (старое название СИП 2А) сечением 3x16+35 для питания малой суммарной нагрузки нецелесообразно с экономической точки зрения, а сечений 3x70+54,6 мм2 - требует дополнительного расчетного обоснования. СИП с нулевой несущей жилой сечением 70 мм2 в сетях НО применяются, преимущественно, в сельской местности на протяженных линиях или в линиях с большой линейной плотностью установки светильников (например, в линиях питания опор с многосветильниковыми световыми установками).
Сети НО городов выполняются 3-фазными с глухо заземленной нейтралью, в них применяются 4 и 5-проводные линии. Пятипроводные линии, в которых реализуется система заземления TN-S, рекомендуется применять на улицах с интенсивным пешеходным движением и на территориях детских учреждений, т.е. в местах, где требуется повышенная электробезопасность сети.
Необходимость применения комбинированных кабельно-воздушных линий требует решения задачи обеспечения высокой надежности кабельно-воздушных соединений. Такой переход с участка распределительной линии, выполненного кабелем в земле, на участок, выполненный с применением СИП-2, монтируется в цоколе опоры НО или в приставном кабельном ящике, а подъем наверх выполняется СИП-2 в теле опоры с выходом их на внешнюю сторону опоры через специальные отверстия. Отверстия не должны иметь заусенец и острых кромок, а в лучшем случае должны оборудоваться резиновыми или пластмассовыми втулками. Электрическое соединение кабеля и СИП выполняется с применением штатного комплекта арматуры. В месте соединения кабеля с СИП необходимо производить зануление брони кабеля и опоры (или приставного кабельного ящика) при помощи ответвительного зажима Р 71.
Применение СИП с неизолированной нулевой несущей жилой СИП-1 в условиях большого города не рекомендуется из-за высокой химической агрессивности внешней среды, вызывающей интенсивную коррозию неизолированной жилы.
Распределительные линии НО дворовых территорий, как правило, имеют небольшую протяженность (до 300 м) и питают ограниченное число маломощных светильников. Для таких линий в ряде случаев оправдано использование жгутов из несущих изолированных токопроводящих жил и нулевой рабочей жилы с сечением 16 и 25 мм кв.
Ответвления от распределительных линий к светильникам выполняется по 3-проводной схеме. В цепи питания каждого светильника необходима установка предохранителя или автомата индивидуальной защиты. Следует также предусматривать защитное заземление каждой опоры и кронштейна для крепления светильника.
Подключение освещения выполняют по схемам:
Дополнительно по теме
Зажимы для крепления несущей жилы
Устройства и приспосодления для монтажа СИП
Применение СИП-2 в сетях наружного освещения

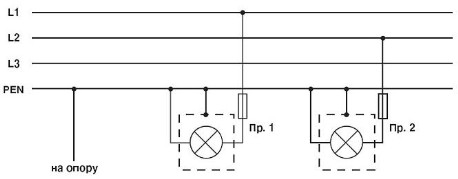

Линия с совмещенными рабочим и защитным нулевыми проводниками

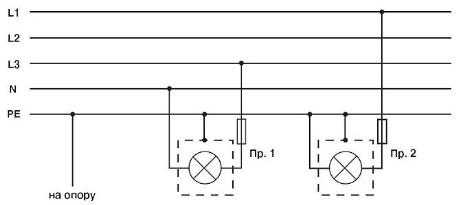

Линия с разделенными рабочим и защитным нулевыми проводниками
В качестве зарядных проводов светильников рекомендуется применять провода марки ПВС 3x2,5. Провода с сечением жил 1,5 мм2 применять нежелательно из-за недостаточной механической прочности. Для ответвления используются прокалывающие зажимы Р 616, Р 21 фирмы НИЛЕД. В настоящее время в России для уличного освещения или ввода в дом применяются медные многопроволочные провода сечением 1,5-2,5 мм2 и алюминиевые однопроволочные провода сечением 2,5 мм2, поэтому для России НИЛЕД разработал новую конструкцию контактных пластин для зажимов Р 616. Новые контактные пластины обеспечивают надежный контакт с проводами малых сечений (1,5-2,5 мм2) отечественного производства. Зажимы испытаны на монтаж и эксплуатацию при низких температурах (монтаж - до минус 20 С, эксплуатация - до минус 60 С) с отечественными и зарубежными СИП, а также с отечественными проводами, применяемыми для ввода в дом и для уличного освещения.
К линиям распределительных сетей НО, выполненных с применением СИП, возможно, подключение иллюминационных и рекламных установок. Для такого подключения требуется наличие соответствующего резерва пропускной способности линии. На улицах и магистралях с большим числом иллюминационных и световых рекламных установок, подключаемых к сети НО, следует предусматривать отдельную линию питания. СИП могут применяться для питания светильников, подвешиваемых на тросовых растяжках.
Для закрепления СИП на опорах НО используются анкерные кронштейны CS 10.3 и комплект промежуточной подвески ES 1500Е, которые, в свою очередь, крепятся к стойкам опор лентой F 207 из нержавеющей стали и скрепами NC 20.
Диаметры посадочных мест для кронштейнов наиболее распространенных стоек НО следующие: 168 мм, 219 мм и 273 мм. В каждой линии с применением СИП должна быть предусмотрена возможность подключения переносного защитного заземления. Для такого подключения на линии СИП устанавливается арматура: зажимы для замера напряжения и наложения заземления типа PC 481 (устанавливаются на каждую жилу) для сечений СИП от 16 до 150 мм2 и комплект переносного защитного заземления МаТ и M6D. Также данные зажимы и комплект защитного заземления используются при проведении измерений сопротивления петли "фаза-ноль".
Для защиты сети от КЗ в светильниках необходимо устанавливать в цепь фазного зарядного провода каждого светильника ограничитель мощности (ОМ). Ограничитель мощности состоит из корпуса PF под провода сечением 1,5-4мм2 и предохранителя FG 106 (сила тока 6 А) или FG 110 (сила тока 10 А).

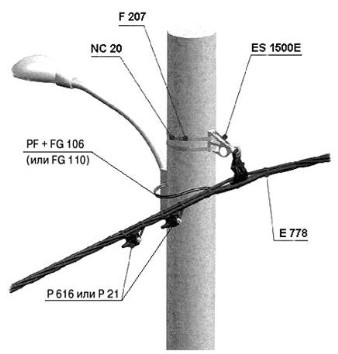

Подключение к СИП светильника наружного освещения
- Р 21 или Р 616 зажимы для уличного освещения и ввода в дом 2 шт.
- ES 1500Е комплект промежуточной подвески 1 шт.
- Е 778 ремешок 3 шт.
- F 207 лента крепления 2 метра
- NC 20 скрепа для фиксации ленты 2 шт.
- PF + FG 106 (или FG 110) корпус предохранителя со съемным предохранителем 1 шт.
Примечание:
Для заземления корпуса светильника необходимо добавить еще один зажим Р 616 или Р 21 -1 шт.
Зажимы Р 71 и Р 72 также предназначены для уличного освещения.
Эти зажимы допускают многократное подключение со стороны ответвления.
Зажим Р 72 предназначен для двух ответвлений из одной точки.
Для подключения трех и более светильников целесообразно применять зажим Р 74 предназначенный для четырех ответвлений из одной точки.
№ |
Наименование, обозначение |
Кол-во |
1 2 3 4 5 6 7 3 9 10 11 12 13 14 15 |
Анкерный зажим РА 1500 или РАС 1500 Кронштейн для анкерного зажима CS 10.3 Комплект промежуточной подвески ES 1500Е Зажим сетевой Р 70 для ответвления магистральных СИП Зажим ответвительный Р 72 для наложения повторного заземления Зажим ответвительный для уличного освещения Р 21 или Р 616 Ремешок Е 778 Лента бандажная F 207 Скрепа NC 20 для фиксации ленты на анкерных и промежуточных опорах Зажим прессуемый MJPT 35 для токопроводящих жил сечение 35 мм2 Зажим прессуемый MJPT 54,6N для нулевой жилы сечение 54,6 мм2 Колпачки герметичные СЕ 25-150 сечение 25-150 мм2 Изолированный наконечник CPTAUR 54,6 жилы сечением 54,6 мм2 Изолированный наконечник CPTAUR 35 для токопроводящих жил сечением 35 мм2 Зажим PC 481 для замера напряжения и наложения защитного заземления |
12 12 13 3 3 75 75 60 м 60 3 1 4 1 3 3 |

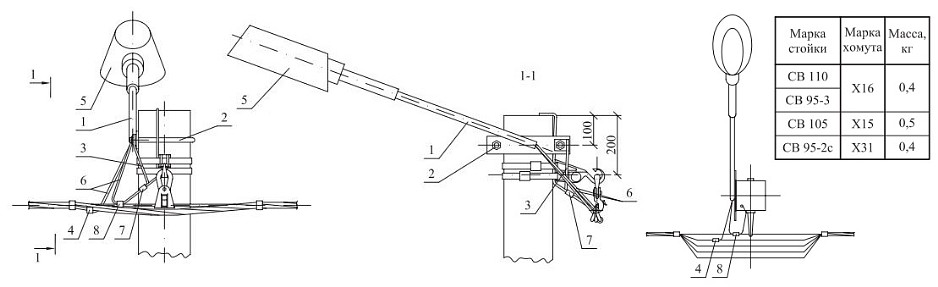

Подключение светильника
Позиция |
Наименование, обозначение |
Кол-во |
Масса, кг |
1 |
Кронштейн КС2 см. 25.0017-37 |
1 |
1,9 |
2 |
Хомут см. 25.0017-42 |
1 |
см. табл. |
3 |
Заземляющий проводник 3П6 см. 25.0017-43 |
0,75 |
0,5 |
4 |
Зажим P21 для ответвления жилы сечением 1.5-35 мм кв. |
1 |
0,125 |
5 |
Светильник |
1 |
|
6 |
Провод с резиновой изоляцией ПВС 3x2,5 ГОСТ 7399-80 |
4,5 |
0,5 |
7 |
Плашечный зажим CD35 |
1 |
0,13 |
8 |
Зажим Р 72 для ЗП6 |
1 |
0,1 |
При подключении на одной опоре двух светильников, вместо зажима Р 21 применять зажим Р 72. При подключении трех светильников и более применять зажим Р 74 предназначеный для 4-х ответвлений из одной точки. |
|||
