Соединение заземляющих проводников

Соединения заземляющих проводников сваркой. Соединения заземляющих проводников с заземлителями (5.407-146.I-0I)

Соединения заземляющих проводников с заземлителями

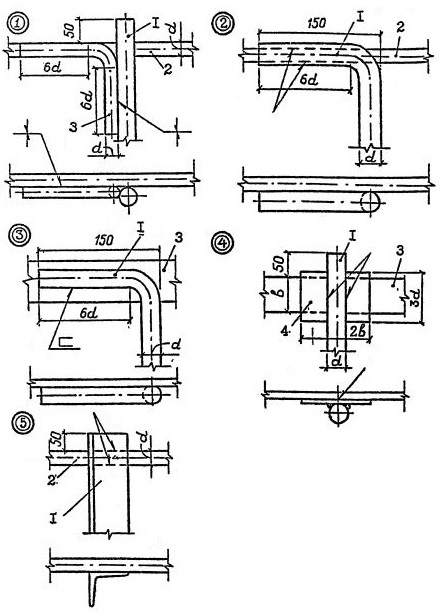

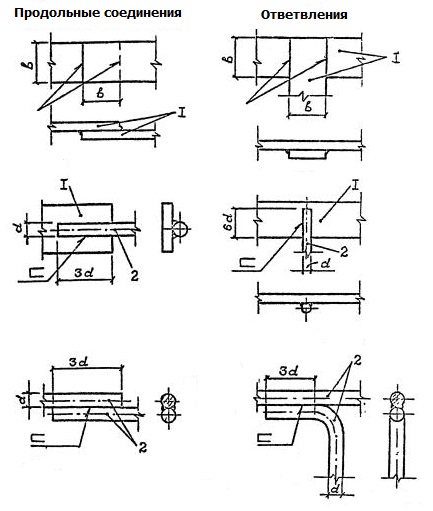

Соединения заземляющих проводников сваркой

I - заземлитель;

2 - заземляющий проводник из круглой стали;

3 - заземляющий проводник из полосовой стали;

4 - планка ив полосовой стали (приценяется при в<3d).

Для узла 5 длина сварного шва L>=6d.

Узлы 1,2 и 5 - заземляющие проводники из круглой стали.

Узлы 3 и 4 - заземляющие проводники из полосовой стали.

1 - проводник из полосовой стали;

2 - проводник из круглой стали.

Соединения труб, используемых в качестве заземляющих проводников. Оконцевание стальных заземляющих проводников (5.407-146.I-02)

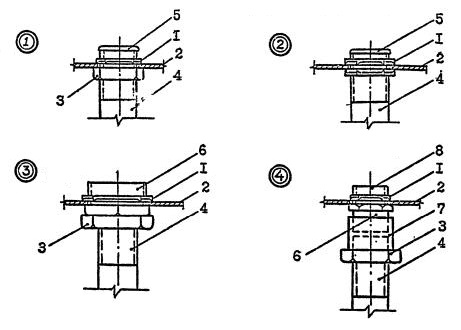

Соединение труб, используемых в качестве заземляющих проводников с корпусами шкафов, щитков и аппаратов

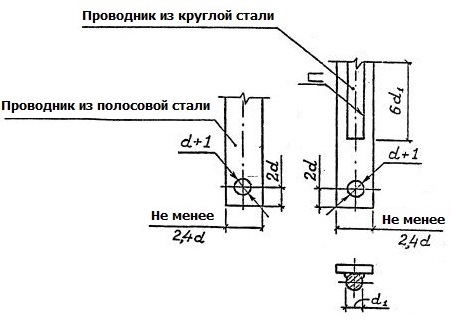

Оконцевание стальных заземляющих проводников для их присоединения к электрооборудованию

I - установочная заземляющая гайка;

2 - корпус шкафа, щитка или аппарата;

3- контргайка;

4 - труба стальная;

5 - втулка полиэтиленовая;

6 - футорка;

7 - муфта;

8 - ниппель.

СОЕДИНЕНИЯ ТРУБ ВЫПОЛНЯЮТСЯ ПО УЗЛАМ:

I - контргайкой и установочной заземляющей гайкой;

2 - двумя установочными заземляющими гайками;

3 - сгоном футорки, закрепляемой в отверстии корпуса заземляющей гайкой и контргайкой.

Этот узел применяется, если диаметр отверстия в корпусе больше диаметра трубы;

4 - муфтой и футоркой, навернутой на ниппель, который крапится в отверстии корпуса контргайкой и установочной заземляющей гайкой. Этот узел применяется, если диаметр отверстия в корпусе меньше диаметра трубы.

d - диаметр болта заземления,

d1 - диаметр заземляющего проводника из круглой стали.

Присоединение заземляющих проводников к стальным крюкам на деревянных опорах. Заземляющие проводники железобетонных опор ВЛ 0,38-10 кВ (5.407-146.I-03)

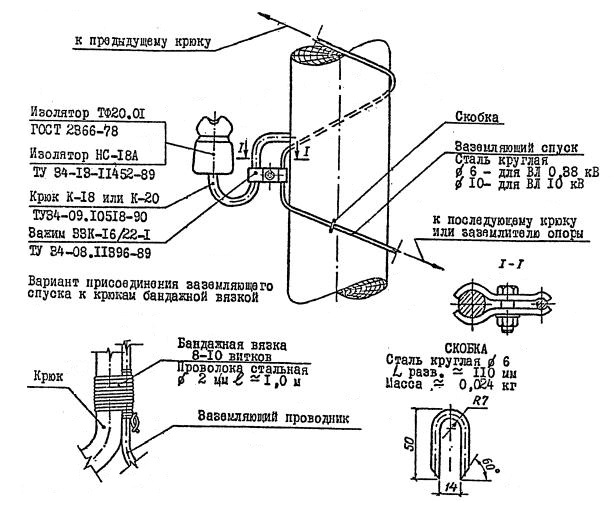

Присоединение заземляющих проводников к стальным крюкам на деревянных опорах ВЛ 0,38-10 кВ

I. Заземляющий спуск прокладывается вокруг стойки по спирали с шагом, равным двойному расстоянию между крюками. От нижнего крюка заземляющий спуск прокладывается к заземлителю вертикально.

2. При отсутствии зажимов ЗЗК допускается выполнить присоединение заземляющего спуска к крюкам бандажнй вязкой.

3. Шунтирование или заземление стальных крюков на деревяных опорах ВЛ 10 кВ выполняются по аналогии с настоящим чертежом.

4. Необходимость шунтирования стальных крюков без заземления или с их заземлением на деревянных опорах ВЛ 10 кВ определяется в соответствии с требованиями "Инструкции по выбору изоляции электроустановок" РД 34.5I.101-90, а такна гл.1.9 ПУЭ седьмого издания.

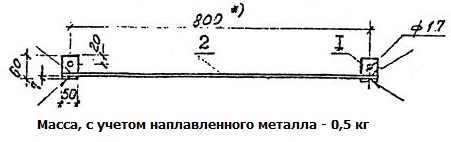

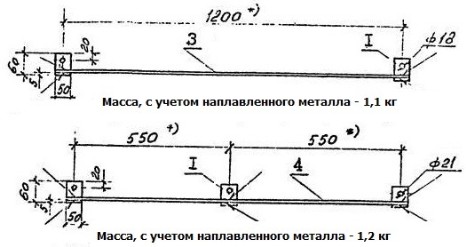

Заземляющие проводники железобетонных опор ВЛ 0,38 кВ

Заземляющие проводники железобетонных опор ВЛ 10 кВ

Поз.

Наименование

НТД**

Кол.

Масса, кг

1

2

3

4

Флажок - сталь полосовая 50х6 мм

Заземляющий проводник - сталь круглая диаметром 6 мм

То же, но диаметром 10 мм, длиной

То же, но длиной

ГОСТ 103-76

ГОСТ 2590-88

То же

То же

60 мм

850 мм

1250 мм

1150

0,14

0,19

0,77

0,71

На чертеже приведены унифицированные конструкции заземляющих проводников железобетонных опор ВЛ 0,38-10 кВ типовых конструкций серий 3.407.1-136 и 3.407.1-143.

* При комплектации типов опор ВЛ 0,38-10 кВ заземляющими проводниками указанные размеры могут быть изменены в кратном измерении размерам, приведенным на чертеже.

** Здесь и далее по тексту аббревиатура НТД - нормативно-техническая документация

Заземления, стальных штырей на деревянных опорах пяти-восьмипроводных ВЛ 0,38 кВ (5.407-146.I-04)

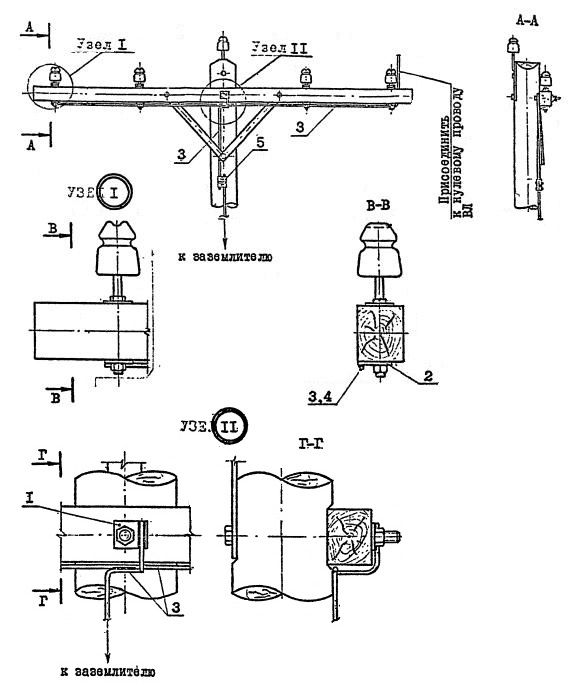

Заземление стальных штырей на деревянных промежуточных опорах ВЛ 0,38 кВ

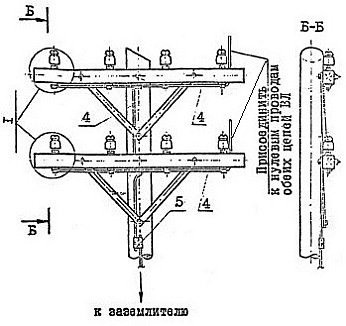

Заземление стальных штырей на деревянных промежуточных опорах восьмипроводных ВЛ 0,38 кВ

На чертеже приведено заземление стальных штырей восьмипроводной двухцепной ВЛ 0,38 кВ двумя заземляющими проводниками, присоединяемыми к соответствующему нулевому проводу какдой из цепей двухцепной ВЛ 0,38 кВ.

Для одноцепних ВЛ с расщепленными фазными, фонарный и нулевым проводами заземление стальных штырей восьмипроводной одноцепной ВЛ выполняется одним заземляющий проводником, присоединяемый к нулевому проводу ВЛ.

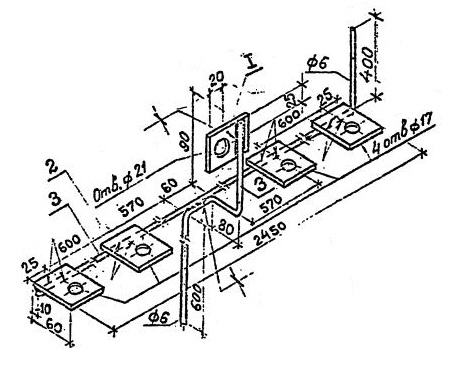

Конструкция заземляющего устройства стальных штырей на деревянных промежуточных опорах пятипроводных ВЛ 0,38 кВ

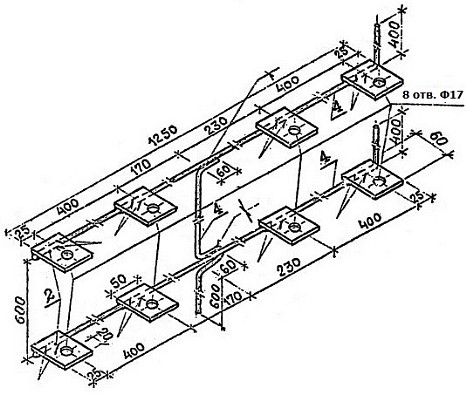

Конструкция заземляющего устройства стальных штырей на деревянных промежуточных опорах восьмипроводных ВЛ 0,38 кВ

Поз.

Наименование

НТД**

Кол.

Масса, кг

1

2

3

4

Флажок вертикальный - сталь полосовая 50х4 мм

Флажок горизонтальный - сталь полосовая 50х4 мм

Заземляющий проводник - сталь круглая диаметром 6 мм

То же, но длиной

ГОСТ 103-76

То же

ГОСТ 2590-88

То же

60 мм

60 мм

3,68 м

4,68 м

0,084

0,087

0,82

1,04

Общая масса с учетом наплавленного металла составляет для опор:

5

пятипроводных ВЛ

восьмипроводных ВЛ

Зажим соединительный плашечный ПС-1-1

ТУ 34-13-10-273-88

1

1,33

1,88

0,37



Шунтирование стальных штырей на деревянных опорах ВЛ 10 кВ (5.407-146.I-05)

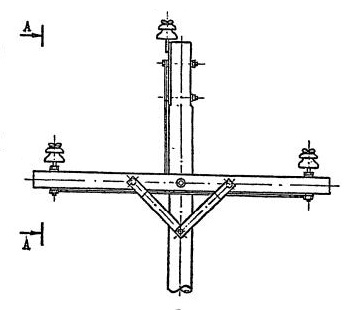

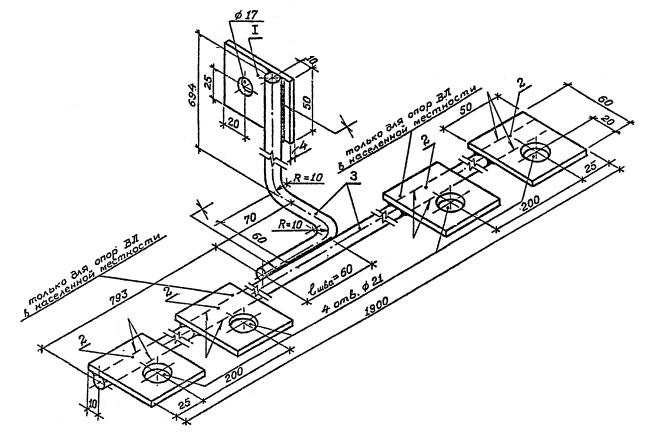

Шунтирование стальных штырей на деревянных промежуточных опорах ВЛ 10 кВ ненаселенной местности

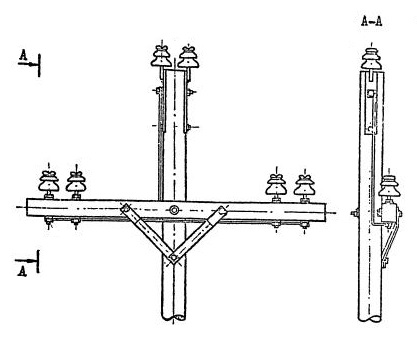

Шунтирование стальных штырей на деревянных промежуточных опорах ВЛ 10 кВ в населенной местности

I. Необходимость шунтирования стальных штырей без заземления или с их заземлением на деревянных опорах ВЛ 10 кВ определяется в соответствии с требованиями "Инструкции по выбору изоляции электроустановок". РД 34.51.101-90.

2. Шунтирование стальных штырей на деревянных угловых промежуточных опорах выполняется по аналогии с настоящим чертежом.

3. При необходимости заземления, стальных штырей заземляющий спуск соединяется с горизонтальным заземляющий проводником (поз. 3) сваркой или с вертикальным заземляющим проводником - плашечным зажимом ПС-2-1.

Поз.

Наименование

НТД**

Кол.

Масса, кг

1

2

3

Флажок вертикальный - сталь полосовая 50х4 мм

Флажок горизонтальный - сталь полосовая 50х4 мм

Для опоры в:

ненаселенной местности

населенной местности

Шунтирующий проводник - сталь круглая диаметром 10 мм

ГОСТ 103-76

То же

ГОСТ 2590-88

60 мм

60 мм

2 шт.

4 шт.

1715 мм

0,09

0,08

1,06

Общая масса с учетом наплавленного металла составляет для опор:



ненаселенной местности

населенной местности



1,4

1,6
