Область применения кабелей 110 кВ
| Марка кабеля | Наименование кабеля | Основная область применения кабелей 110 кВ | |
| с медной жилой | с алюминиевой жилой | ||
| ПвПг | АПвПГ | Кабель с изоляцией из СПЭ, с водоблокирующими лентами, с оболочкой из полиэтилена | Для прокладки в земле (в траншеях или бетонных лотках), если кабель защищен от механических повреждений |
| ПвП2г | АПвП2г | То же, с алюмополимерной лентой | Для прокладки в земле (в траншеях или бетонных лотках), если кабель защищен от механических повреждении, |
| ПвПу2г | АПвПу2г | То же, с усиленной оболочкой | |
| ПвВ | АПвВ | Кабель с изоляцией из СПЭ, с оболочкой из поливинилхлоридного пластиката | Для стационарной прокладки в кабельных сооружениях и производственных помещениях |
| ПвВнг | АПвВнг | То же с оболочкой из поливинилхлоридного пластиката пониженной горючести | Для прокладки в кабельных сооружениях и производственных помещениях |
Область применения кабелей 220 кВ
| Марка кабеля | Наименование кабеля | Основная область применения кабелей 220 кВ | |
| с медной жилой | с алюминиевой жилой | ||
| ПвП2г | АПвП2г | Кабель с изоляцией из СПЭ, с водоблокирующими лентами, с алюмополимерной лентой, в оболочке из ПЭДН | Для прокладки в земле (в траншеях или бетонных лотках), если кабель защищен от механических повреждений |
| ПвПу2г | АПвПу2г | То же, с усиленной оболочкой | То же, для прокладки по трассам сложной конфигурации |
| ПвВ | АПвВ | Кабель с изоляцией из сшитого полиэтилена, в оболочке из поливинилхлоридного пластиката | Для одиночной прокладки в кабельных сооружениях и производственных помещениях |
| ПвВ | АПвВ | Кабель с изоляцией из СПЭ, с оболочкой из поливинилхлоридного пластиката | Для стационарной прокладки в кабельных сооружениях и производственных помещениях |
| ПвВу | АПвВу | То же, усиленной оболочкой | То же, для прокладки в блоках и трубах |
ТУ 16.К71 - 495 - 2006 (64/110 кВ) ТУ 3530-405-00217053-2009 (127/220 кВ)
Маркировка кабелей

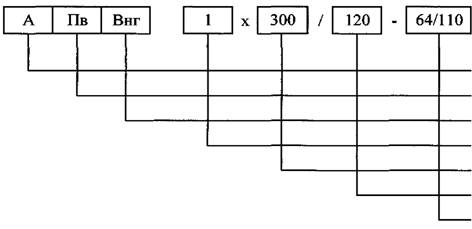

Условные обозначения в маркировке
А - Алюминиевая жила (без обозначения медная жила); Пв - Изоляция из сшитого полиэтилена; П - Оболочка из полиэтилена; В - Оболочка из ПВХ пластиката;
Bhi - Оболочка из ПВХ пластиката пониженной горючести; г - Продольная герметизация водоблокирующими лентами;
2г - Двойная герметизация (водоблокирующими лентами и алюмополимерной лентой).
 | Алюминиевая жила Изоляция из СПЭ Оболочка из ПВХ пониженной горючести Число жил Сечение жил Сечение экрана Номинальное напряжение |

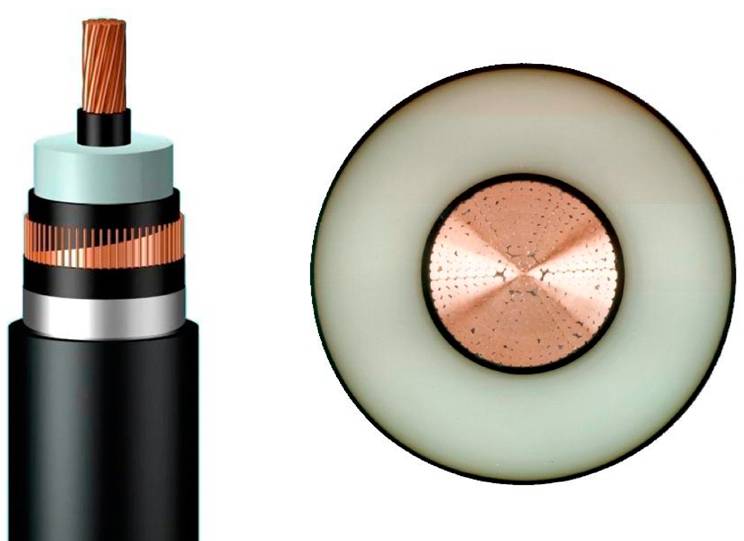

Кабель 110-220кВ
•Токопроводящая жила до 800 мм² должна быть многопроволочной, круглой формы, уплотненной и соответствовать классу 2 по ГОСТ 22483-77.

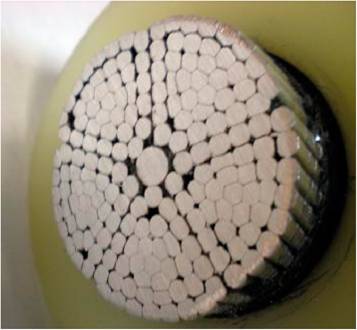

•Для скрутки токопроводящих жил 1000 - 1600 мм² кабелей 110-220 кВ применяют технологию скрутки «Милликен».
•Данный вид скрутки используют с целью снижения и выравнивания поверхностного эффекта в токопроводящих жилах. Жила «Милликен» более гибкая.
