ОСНОВНОЕ ИСПОЛНЕНИЕ РАСПРЕДЕЛИТЕЛЬНОГО ШКАФА

РАСПРЕДЕЛИТЕЛЬНЫЙ ШКАФ

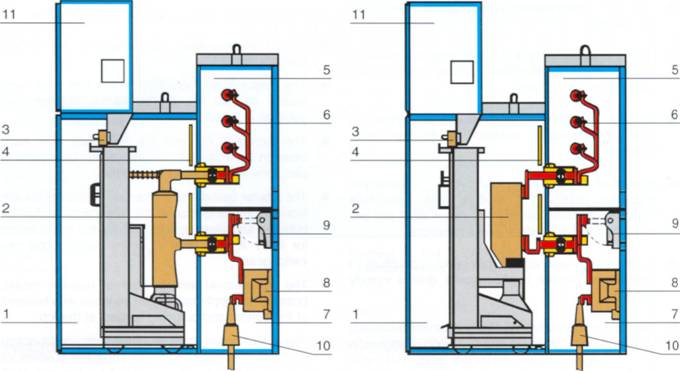

С ВЫКЛЮЧАТЕЛЕМ SF6 С ВАКУУМНЫМ ВЫКЛЮЧАТЕЛЕМ

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Модуль выключателя

Выдвижная тележка с выключателем

Коннектор вспомогательных цепей

Подвижные экраны

Шинный модуль

Шина

Модуль кабельного присоединения

Приборный трансформатор тока

Заземляющий короткозамыкатель

Концевая кабельная муфта

Коробка низкого напряжения

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Модуль выключателя нагрузки

Выключатель типа „NAL"

Предохранитель типа „CEF"

Шинный модуль

Шина

Модуль кабельного присоединения

Заземляющий короткозамыкатель

Кабельная концевая муфта

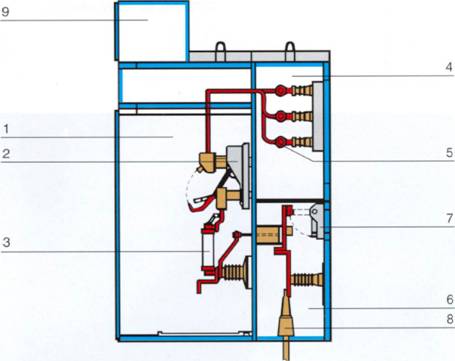

ИСПОЛНЕНИЕ С ВЫКЛЮЧАТЕЛЕМ НАГРУЗКИ

Коробка низкого напряжения
