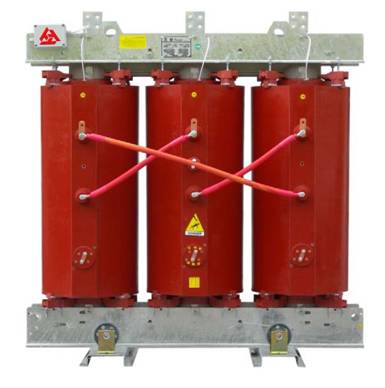

Сухие силовые трансформаторы Tesar мощностью до 20 MBА и напряжением до 36 кВ.

Руководство по установке, эксплуатации и техническому обслуживанию

1. ВСТУПЛЕНИЕ.

1.1. Контрольные нормы.

Трансформатор, на который прилагается сертификат испытаний, спроектирован и сконструирован компанией TESAR при полном соответствии нормативам CEI Италии и международным нормам IEC, действующим на момент производства (за исключением иных соглашений), а также спецификациям клиента.

* Нормы CEI (итальянские)

	Силовые сухие трансформаторы - Общие сведения
EN 60076-1	Силовые трансформаторы - часть 1: Общие сведения
EN 60076-2	Силовые трансформаторы - часть 2: Нагрев
EN 60076-3	Силовые трансформаторы - часть 3: Уровни и испытания изоляции
EN 60076-4	Силовые трансформаторы - часть 4: Справочник испытаний по атмосферными перенапряжениями на силовых трансформаторах и реакторах
EN 60076-5	Силовые трансформаторы - часть 5: Устойчивость при коротком замыкании
EN 60076-10	Силовые трансформаторы - часть 10: Определение уровней шума
CEI 14-7	Маркировка терминалов силовых трансформаторов
CEI 14-12	Трехфазовые распределительные сухие трансформаторы 50 Гц, от 150 до 2500 кВА с максимальным напряжением для оборудования, не выше 36 кВ -часть 1: Общие защиты и требования для трансформаторов при максимальном напряжении для оборудования не выше 24 кВ
• Нормы IEC (международные)
IEC 60726	Силовые сухие трансформаторы
IEC 60076-1	Силовой трансформатор - часть 1: Общие сведения
IEC 60076-2	Силовой трансформатор - часть 2: Нагрев
IEC 60076-3	Силовой трансформатор- часть 3: Уровни и испытания изоляции
IEC 60076-4	Силовой трансформатор- часть 4: Справочник испытаний атмосферным перенапряжениям на силовых трансформаторах и реакторах
IEC 60076-5	Силовой трансформатор- часть 4: Устойчивость при коротком замыкании
IEC 60076-10	Силовой трансформатор- часть 10: Определение уровней шума
IEC 60616	Маркировка терминала силовых трансформаторов
HD 538.1 S1	Трехфазовые сухие распределительные трансформаторы 50Гц, от 100 кВА до 2500 кВА с максимальным напряжением для оборудования, не выше 36 кВ-часть 1 общие требования и требования для трансформаторов с максимальным напряжением для оборудования, не выше 24 кВ

1.2. Общий вид трансформатора и комплектующих.

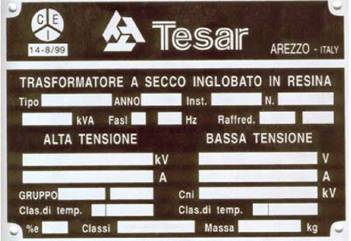

Рисунок 1. Табличка с техническими параметрами.

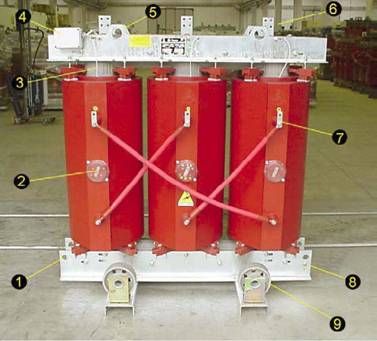

Рисунок 2. Общий вид трансформатора Tesar.

1. Проушины для буксировки
2. Пластины изменения напряжения
3. Термодатчик Ptl100 в обмотке
4. Коробка с соединениями термодатчиков на корпусе.
5. Проушины для подъема
6. Вывода Низкого Напряжения
7. Вывода Высокого Напряжения
8. Зажим заземления
9. Тележка с колесами

1.3. Дополнительная комплектация трансформатора.

1. Термодатчики (если отличны от комплекта из 3-х Pt 100)
2. Вентиляторы (рис. 8)
3. Заземляемый металлический экран между первичной и вторичной обмоткой.
4. Прорезиненные колеса для уменьшения вибрации.
5. Блок контроля температуры
6. Многофункциональный блок контроля температуры и электрических параметров (рис.
7. Защитный кожух.
8. Соединители для присоединений высокого напряжения штыревым контактом (рис. 5).

Рисунок 8. Вентиляторы.

Рисунок 6. Защитная крышка.

Рисунок 4. Термодатчик Pt100 в обмотке.

Рисунок 3. Блок контроля температуры.

Рисунок 5. Соединители для присоединений высокого напряжения.

Рисунок 7. Защитный кожух.

2. ПОСТАВКА, ПЕРЕМЕЩЕНИЕ, ХРАНЕНИЕ НА СКЛАДЕ.

1. Поставка.

Трансформатор Tesar поставляется полностью смонтированным, готовым для соединения с линией высокого и низкого напряжения.

В соответствии с условиями контракта, трансформатор отправляется в защитной пластиковой упаковке, клетчатой таре или в специальном ящике для морских перевозок, которая используется и для защиты от дождя.

При получении трансформатора как в цехе предприятия заказчика, так и на стройплощадке необходимо выполнить следующее:

1. Проверить состояние упаковки и трансформатора, отсутствие повреждений, которые могли произойти во время перевозки.
2. Характеристики трансформатора, указанные на табличке, должны совпадать с указанными в транспортной документации. Данные о проведенных испытаниях, которые приложены к трансформатору.
3. Проверить, чтобы каждый трансформатор был снабжен комплектующими, указанными в контракте (колесики перемещения, блок контроля температуры и т.д.).

До снятия упаковки с трансформатора, особенно в зимний период, когда наблюдается значительная разница температур в помещении и снаружи, рекомендуется выждать не менее 8-24 часов, чтобы температура трансформатора дошла до температуры помещения для избегания образования конденсата.

ВАЖНО: При обнаружении недостатков необходимо немедленно связаться с Поставщиком. Если в течение 5 дней не будет получена информация о недостатках или дефектах, считается, что трансформатор поставлен в рабочем состоянии. При этом Поставщик не будет нести ответственности за то, что может случиться с трансформатором во время эксплуатации, а также за возможные последствия.

1. Транспортировка и перемещение.

При перевозке или перемещении рекомендуется использовать только специальные проушины для подъема и буксировки (рис. 9,10,11).

ВАЖНО: Трансформатор не должен перемещаться толчками в обмотки или соединения.

Для подъема верхняя арматура трансформатора оснащена проушинами для сцепления с тросами. Поднять тросы максимально под углом 60°.

Если трансформатор оснащен защитным кожухом, снять крышку для сцепления с тросами.

Примеры перемещения.

Рисунок 12. Неправильное перемещение вручную

Рисунок 11. Перемещение вручную

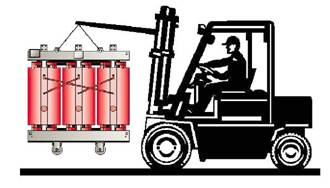

Рисунок 10. Перемещение электрокаром

Рисунок 9. Перемещение мостовым краном

2.3. Хранение на складе.

Трансформатор должен храниться на складе в закрытом, чистом и сухом помещении, в упаковке, сохраняемой до момента установки.

ВАЖНО: Температура при хранении на складе не должна быть ниже —25°С.
