  1. UniSec - руководство по установке
  2. Перевозка и складирование
  3. Монтаж щита
  4. Установка кабелей
  5. Затяжка болтов и гаек
Страница 3 из 5

4. Монтаж щита на месте

4.1 Общие предупреждения и меры предосторожности

ПРЕДУПРЕЖДЕНИЕ

После подготовки документации по окончательной установке необходимо всегда учитывать обязательные данные, предоставляемые компанией АВВ!

ПРЕДУПРЕЖДЕНИЕ

Для выполнения оптимальной последовательности установки и обеспечения стандартов высокого качества установка щита на месте должна выполняться лишь только специально обученным и квалифицированным персоналом или же по принципу шефмонтажа с участием ответственных и компетентных лиц.

4.2 Подготовка

Перед началом

Перед началом установки на месте помещение должно быть приведено в идеально пригодное состояние, то есть, оно должно иметь освещение и электрическое питание, закрывающийся на ключ замок, вентиляционные системы, кроме того, оно должно быть сухим.

Должна иметься вся необходимая подготовка, такая как проемы в стене, каналы и т.д. для прокладки кабелей питания и управления до щита. Перед началом установки:

Очистить место установки.

Начертить на полу периметр всех ячеек, из которых состоит щит, учитывая минимальные расстояния от стен и от возможных препятствий.

4.3 Чертежи с размерами фундаментов

4.3.1 Планиметрия помещения

ПРИМЕЧАНИЕ

Если ячейки щита имеют выпускные каналы газов, установленные на крыше, или же большие ячейки вспомогательных цепей, то необходимо убедиться в достаточности высоты потолка.

ПРИМЕЧАНИЕ

Когда предусматриваются выпускные каналы газов или поглотители газов, между задней стороной щита и стеной помещения должно быть минимальное расстояние в 185 мм.

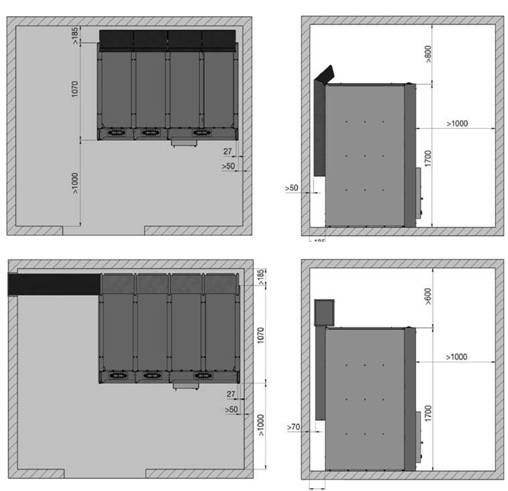

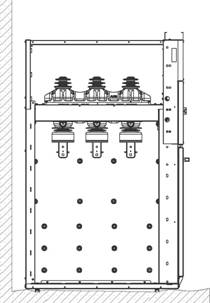

Рисунок 18. Минимальные расстояния по отношению к стенам помещения установки с поглотителями газов. Класс AFL или AFLR

Рисунок 19. Минимальные расстояния по отношению к стенам помещения установки с выпускными каналами газов. Класс AFL или AFLR

Минимальные расстояния при монтаже

4.3.2 Размеры проходного отверстия кабелей и точки крепления

На приведенных ниже рисунках показывается расположение и размеры проходных отверстий кабелей под разными ячейками. Эти отверстия должны выполняться до установки щита.

Кроме того, на рисунках показываются точки крепления щита. В каждом углу ячейки имеется точка крепления (4 на каждую ячейку). Ячейки без входа кабелей имеют размеры и точки крепления в соответствии с шириной ячейки. Для крепления могут использоваться анкерные болты 10 мм.

Ячейки шириной 375 мм

Рисунок 20. Ячейки шириной 375 мм

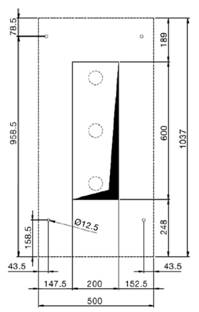

Ячейки шириной 500 мм

Рисунок 21. Ячейки шириной 500 мм

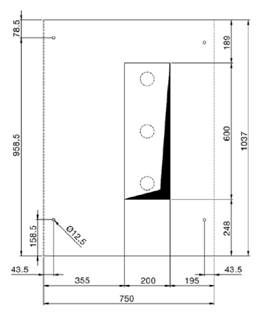

Ячейки шириной 750 мм

Рисунок 22. Ячейки шириной 750 мм

Рисунок 23. Ширина 150 мм для ячейки RLC/RRC

Рисунок 24. Ширина 750 мм для ячейки SBR

4.3.3 Расположение и длина кабелей среднего напряжения

Длина кабелей среднего напряжения (расстояние между точкой подключения кабеля и полом) зависит от ячейки и от используемых аксессуаров. Приведенные ниже рисунки и таблица показывают длину и расположение кабелей для разных ячеек.

Ячейка RLC

Ячейка RLC

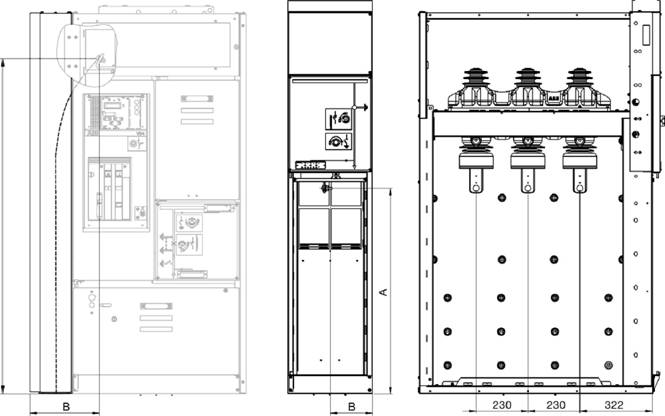

Рисунок 25. Длина кабелей среднего напряжения

Таблица 4. Расположение и длина кабелей среднего напряжения

Деталиширина 190 ммширина 375 ммширина 500 ммширина 750 мм
A (мм) и B (мм)A (мм)B (мм)A (мм)B (мм)A (мм)B (мм)
SDCОснование- 915210915275--
SDCС ТА- --525275525275
SDMBase- ----525(1)275(1)
SFCПредохранитель на 292 мм- 600200600230--
SFCПредохранитель на 442 мм- 450200450230--
SBCОснование- ----500310
DRCОснование- 500165500230--
DRCС ТА- --530275--
SBRОснование -----400390
RLC/RRCОснование1495 и 310----1495310

(1) Проводники с наконечниками

4.4 Фундамент

4.4.1 Типы фундаментов

Общие аспекты

Щит должен устанавливаться на фундамент, отвечающий требованию максимального отклонения высоты по горизонтали в 2 мм по отношению к длине и диагонали щита. Поскольку трудно изготовить бетонный фундамент, удовлетворяющий данное требование горизонтальности, то выполняется необходимая регулировка при помощи металлической рамы или подкладывания стальных пластин под углы ячеек. Выдерживаемая нагрузка на пол и на фундамент также должна быть достаточной.

Щит, установленный на металлическую раму

Рисунок 26. Щит, установленный на металлическую раму

Если щит состоит из небольшого количества ячеек и не имеет тяжелых ячеек, то он может устанавливаться на бетонный пол.

Щит, установленный на бетонный пол

Рисунок 28. Щит, установленный на бетонный пол

4.5 Процедура установки ячеек

4.5.1 Монтаж первых двух ячеек щита

ПРЕДУПРЕЖДЕНИЕ

Перед установкой различных ячеек щита проверьте выравнивание пола, обращая особенное внимание на продольное выравнивание (максимальная плоскостность 2/1000).

ПРИМЕЧАНИЕ

Если предусматриваются горизонтальные выпускные каналы газов, то с самого начала установите соединительные кронштейны на все ячейки (см. пункт 4.6.2).

4.5.2 Демонтаж пластин крыши

Демонтаж пластин предусматривает следующие операции:

Отвинтите винты, имеющиеся на обоих концах крыши.

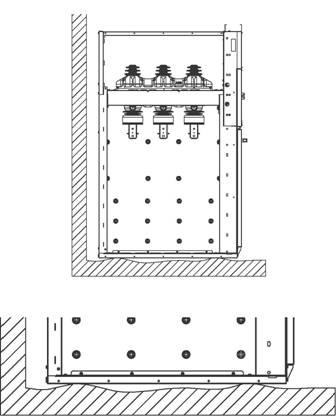

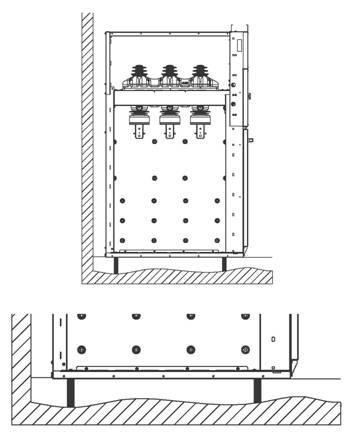

Щит, установленный на плавающий пол

Рисунок 27. Щит, установленный на плавающий пол.

Снимите пластину.

Рисунок 29. Ячейки шириной 375 мм

Рисунок 32. Нижний соединительный профиль в верхнем положении

Рисунок 30. Ячейки шириной 500 мм 4.5.3 Соединение ячеек

Примечание: в случае ячеек SBR не снимайте раму крыши.

Установка предусматривает выполнение следующих операций:

a) Поставьте две ячейки друг рядом с другом. Перед тем, как сдвинуть две ячейки, убедитесь, что нижний соединительный профиль ячейки справа находится в верхнем положении, как показывается на рисунке 32.

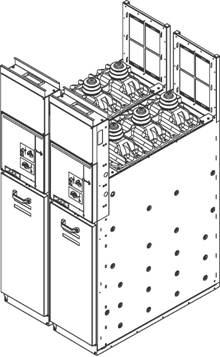

Две сдвинутых ячейки

Рисунок 31. Две сдвинутых ячейки

b) Закрепите нижний соединительный профиль, чтобы ячейки были надежно прикреплены одна к другой на задней части.

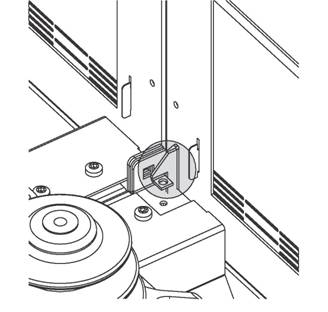

Установка нижнего соединительного профиля

Рисунок 33. Установка нижнего соединительного профиля

c) Привинтите (винтами Torx M6x12) нижний соединительный профиль.

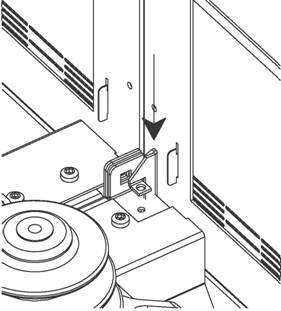

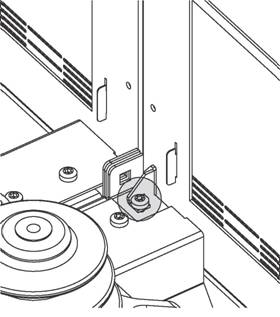

Винт нижнего соединительного профиля

Рисунок 34. Винт нижнего соединительного профиля

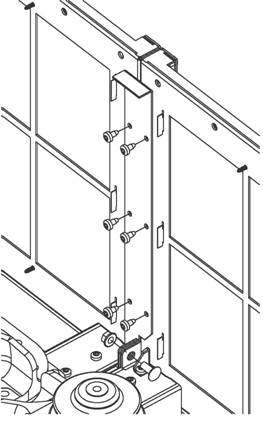

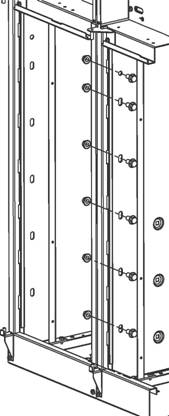

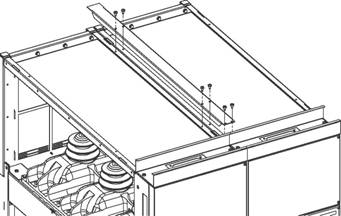

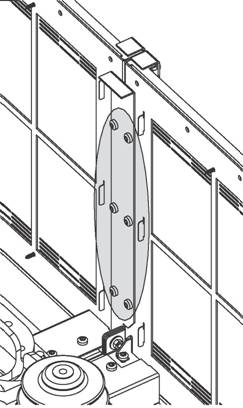

Винты верхнего соединительного профиля

Рисунок 36. Винты верхнего соединительного профиля

Рисунок 37. Установленные пластины

f) Вставьте 5 болтов (шестигранных, с фланцем М10х20) и 5 гаек (шестигранных, с фланцем М10х20) в ячейку НН и приборов (лицевая, верхняя часть ячеек), но не затягивайте их.

e) Привинтите вместе соединительный профиль и пластины ячеек (6 винтами Torx M6x12), чтобы они были надежно затянуты. Вставьте болт (с круглой головкой и квадратом под головкой М8х20) с гайкой (шестигранной, с фланцем М8) (рисунок 36), чтобы затянуть ячейки и соединительный профиль.

d) Сместите соединительный профиль до точки крепления ячеек (на внутренней задней стенке).

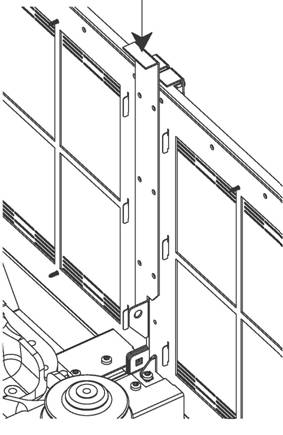

Рисунок 35. Установка верхнего соединительного профиля

h) Используйте отвертку, чтобы отрегулировать выравнивание ячеек. Затяните все болты спереди.

ПРИМЕЧАНИЕ

в случае функциональных ячеек SBR не снимайте раму крыши.

4.5.4 Монтаж остальных ячеек щита

Соединив две ячейки, доставьте на место установки третью ячейку. Затем повторите следующие операции:

Снимите пластины крыши.

Соедините ячейки.

Выполните эти же операции на остальных ячейках.

4.5.5 Крепление щита к полу

(см. рисунки 26, 27 и 28).

Крепление к металлической раме

Щит должен крепиться к металлической раме сваркой в соответствии с отверстиями на дне ячейки (2 сварных шва на ячейку) или же двумя болтами на ячейку непосредственно к бетонному полу.

Положения винтов

Рисунок 38. Положения винтов

Выполните крепление, как показано на рисунке 40.

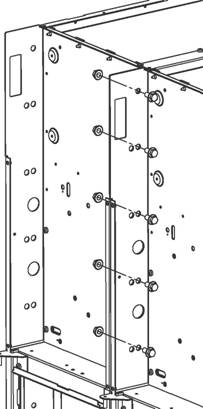

g) Вставьте 8 болтов (шестигранных, с фланцем М10х20) и 8 гаек (шестигранных, с фланцем М10х20) в ячейку кабелей (лицевая, верхняя часть ячеек), но не затягивайте их.

Рисунок 39. Положения винтов

Рисунок 40. Крепление щита к полу

Крепление к бетонному полу анкерными дюбелями

Выровняйте пол как в продольном, так и в поперечном направлении.

Просверлите пол в соответствии с точками крепления, ссылаясь на схемы сверления перекрытия. Для изготовления отверстий используйте перфоратор с необходимым сверлом.

После установки ячейки вставьте в отверстия дюбели.

Выполните крепление, как показано на рисунке 40.

Крепление к плавающему полу

Просверлите пол в соответствии с точками крепления, ссылаясь на схемы сверления перекрытия. Используйте дрель со сверлом, соответствующим типу крепления, для изготовления отверстий (гладкое сквозное отверстие или резьбовое отверстие).

Выполните крепление, как показано на рисунке 40.

4.5.6 Подключение главных шин

Общие предупреждения и меры предосторожности

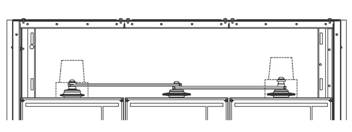

Пример подключений главных шин

Рисунок 42. Пример подключений главных шин для 3 ячеек SDC 375 (на 12-17,5 кВ)

ОПАСНОСТЬ

На верхнюю пластину нанесен сигнал опасности для предупреждения о высоком напряжении под крышей.

ПРИМЕЧАНИЕ

Затяжка должна выполняться с правильным моментом затяжки. Моменты затяжки приводятся в таблице "Моменты затяжки стальных болтов и гаек".

ПРИМЕЧАНИЕ

ВНИМАНИЕ

Рекомендуется устанавливать шины, начиная сверху ячейки.

Важно, чтобы винты были правильной длины.

ПРИМЕЧАНИЕ

В концевых ячейках и в разъединительных ячейках используются изолирующие наконечники-терминалы для всех напряжений. Во всех ячейках на 24 кВ используются капсулы для локальных терминалов.

ПРИМЕЧАНИЕ

Убедитесь, что распорки шин устанавливаются так, как показывается на следующих рисунках.

Подключение шин выполняется через верхние проемы.

Очистите и зачистите места подключения шин.

Очистите изоляцию секций шин мягкой и сухой тряпочкой и убедитесь в отсутствии возможных повреждений.

Устанавливайте шины ячейка за ячейкой. Установите винты, шины и другие необходимые компоненты в правильное положение и затяните их с правильными моментами затяжки в соответствии с приведенными ниже инструкциями.

Инструкции для разных типов подключения главных шин

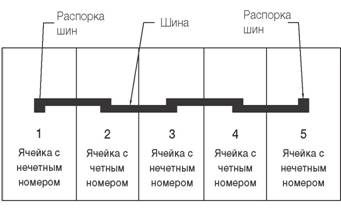

Главные шины налагаются в соответствии с контактными точками. Это означает, что шины устанавливаются друг на друга поочередно, как показано на рисунке 41. Распорки шин устанавливаются в концевых ячейках, чтобы удерживать шины в горизонтальном положении.

Подключение главных шин

Рисунок 41. Подключение главных шин

На следующих рисунках показываются подключения шин для ячеек с управляющим-разъединяющим выключателем. Необходимые компоненты показываются в таблице 4. Показываются подключения главных шин ячейки любого типа с разными токами и номинальными напряжениями. На каждом рисунке приводится указание соответствующих количеств компонентов на таблице 5.

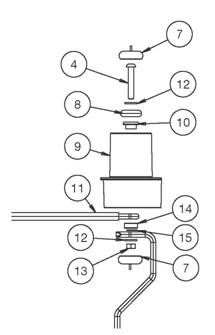

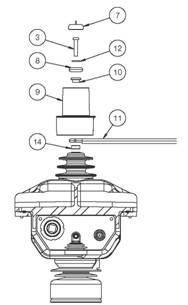

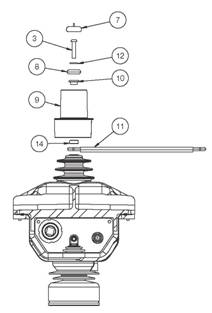

Все типы ячеек, кроме ячеек DRS/DRC

Часть Наименование
1.Винт под шестигранный ключ с выпуклой головкой М10х40
2.Винт под шестигранный ключ с выпуклой головкой М10х45
3.Винт под шестигранный ключ с выпуклой головкой М10х50
4.Винт под шестигранный ключ с выпуклой головкой М10х60
5.Винт с цилиндрической головкой под шестигранный ключ M10x65
6.Винт с цилиндрической головкой под шестигранный ключ M10x70
7.Капсула для локального терминала из резины
8.Капсула для локального терминала
9.Изолирующий чехол терминала
10.Вставка
11.Шина
12.Конические упругие шайбы D10
13.Шестигранная гайка М10
14.Распорка шин
15.Шайба специальная d20х2

Таблица 5. Перечень использованных компонентов

Рисунок 45. Концевая ячейка на 12-17,5 кВ, 630 А

Рисунок 43. Центральная ячейка на 12-17,5 кВ, 630 А

Ячейка с управляющим-разъединяющим выключателем на 12-17,5 кВ, 630 А

Рисунок 44. Концевая ячейка на 12-17,5 кВ, 630 А

Рисунок 47. Концевая ячейка на 24 кВ, 630 А

Рисунок 48. Концевая ячейка на 24 кВ, 630 А

Ячейка с управляющим-разъединяющим выключателем на 24 кВ, 630 А

Рисунок 46. Центральная ячейка на 24 кВ, 630 А

Рисунок 50. Концевая ячейка на 12-17,5 кВ, 800 А

Рисунок 49. Центральная ячейка на 12-17,5 кВ, 800 А

Ячейка с управляющим-разъединяющим выключателем на 12-17,5 кВ, 800 А

Рисунок 51. Концевая ячейка на 12-17,5 кВ, 800 А

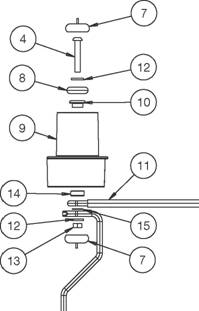

Концевые или разъединяющие ячейки DRS/DRC

Рисунок 52. Концевые или разъединяющие ячейки DRS/DRC на 12-17,5 кВ, 630 А, концевая ячейка

Рисунок 54. Концевые или разъединяющие ячейки DRS/DRC на 24 кВ, 630 А, концевая ячейка

Рисунок 57. Концевые или разъединяющие ячейки DRS/DRC на 12-17,5 кВ, 800 А, концевая ячейка

В том, что касается ячеек DRC и DRS, шины устанавливаются непосредственно на вершину управляющего-разъединяющего выключателя или проходного элемента. По этой причине, для правильной затяжки винтов необходимо поместить под шины гайки.

Концевые или разъединяющие ячейки DRS/DRC на 12-17,5 кВ, 630 А

Рисунок 53. Концевые или разъединяющие ячейки DRS/DRC на 12-17,5 кВ, 630 А, концевая ячейка

Концевые или разъединяющие ячейки DRS/DRC на 24 кВ, 630 А

Рисунок 55. Концевые или разъединяющие ячейки DRS/DRC на 24 кВ, 630 А, концевая ячейка

Концевые или разъединяющие ячейки DRS/DRC на 12-17,5 кВ, 800 А

Рисунок 56. Концевые или разъединяющие ячейки DRS/DRC на 12-17,5 кВ, 800 А, концевая ячейка

Рисунок 58. Центральная ячейка на 12-17,5 кВ, 630 А

Центральная ячейка DRC на 12-17,5 кВ, 630 А

Рисунок 59. Центральная ячейка на 24 кВ, 630 А

Центральная ячейка DRC на 12-17,5 кВ, 800 А

Рисунок 60. Центральная ячейка на 12-17,5 кВ, 800 А

Для ячейки SBR.

Рисунок 62. Центральная ячейка на 24 кВ, 630 А

Рисунок 61. Центральная ячейка на 12-17,5 кВ, 630 А

Ячейка с управляющим-разъединяющим выключателем на 12-17,5 кВ, 630 А

Ячейка с управляющим-разъединяющим выключателем на 24 кВ, 630 А

4.5.7 Установка на место пластин крыши

Установка предусматривает выполнение следующих операций:

Установите пластину крыши.

Установите отвинченные винты во время процедуры демонтажа.

Для концевых и разъединяющих ячеек:

Установите двойную пластину крыши с пожаробезопасными пластинами на верхнюю сторону обычных рам крыши. Нет необходимости в привинчивании пластин (для версии без герметичности IAC и для версии IAC AFLR 12,5 не используется двойная пластина).

Убедитесь, что двойная пластина крыши расположена так, как показано на рисунке 63.

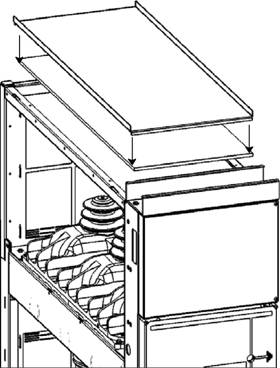

Установка пожарозащитной пластины и двойной пластины крыши

Рисунок 63. Установка пожарозащитной пластины и двойной пластины крыши

Убедитесь, что загнутые края двойной пластины полностью убираются под пластину.

Установите соединительный профиль крыши шестью винтами (винты Torx M6x12).

Соединительный профиль крыши

Рисунок 64. Соединительный профиль крыши

4.6 Каналы для выпуска газов

4.6.1 Установка каналов для выпуска газов

Как правило, каналы для выпуска газов уже установлены.

a) Установите вертикальную часть канала для выпуска газов.

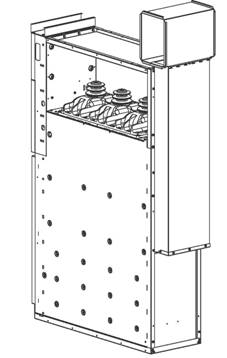

Установка вертикального канала выпуска газов

Рисунок. 65. Установка вертикального канала выпуска газов

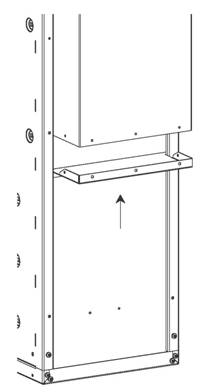

b) Установите нижнюю пластину вертикальной части канала выпуска газов, как показано на рисунке 66.

Установка нижней пластины

Рисунок 66. Установка нижней пластины

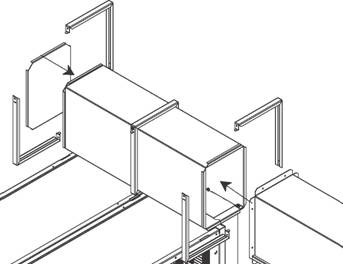

Рисунок 69. Установка горизонтального канала

Рисунок 70. Винты и гайки для горизонтального канала

Выпускной канал газов установлен

Рисунок 71. Выпускной канал газов установлен

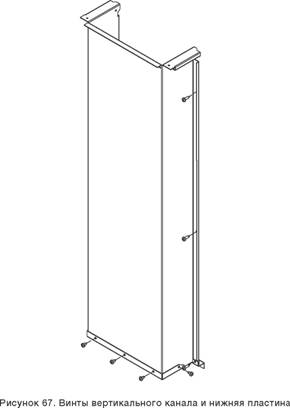

c) Вставьте винты в вертикальный канал (6 винтов Torx M6x20) и в нижнюю пластину (5 винтов Torx M6x12), после чего затяните их, как показано на рисунке 67.

d) Завинтите 3 винта (Torx M6x12) в нижнюю пластину, как показано на рисунке 68.

Рисунок 68. Дополнительные винты для нижней пластины

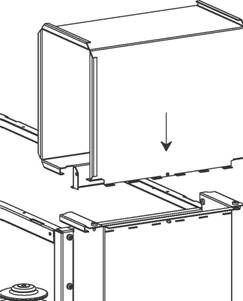

е) Установите горизонтальный канал на вертикальный канал, как показано на рисунке 69. Установите винты и гайки, как показано на рисунке 70 (4 винта Torx M6x12, опорная шина и 2 шестигранные гайки М6).

4.6.2 Подключение каналов для выпуска газов

a) Установите нижний блокировочный кронштейн.

Рисунок 72. Нижний блокировочный кронштейн

b) Установите верхний блокировочный кронштейн и завинтите винты (2 шестигранных болта с фланцем М6х10)

Верхний блокировочный кронштейн

Рисунок 73. Верхний блокировочный кронштейн

Выпускной канал газов подключен

Рисунок 75. Выпускной канал газов подключен; дополнительный канал и терминальная пластина

На рисунке 75 показан дополнительный канал и торцевая пластина. Подключение этих частей может осуществляться таким же образом, который изложен выше. Дополнительный канал используется в торцевой ячейке для отвода из помещения, где установлен щит, газы, образуемые внутренней дугой.

В случае ячейки на 750 мм:

Установите широкую нижнюю пластину.

Установите пластину по центру каналов для отвода газов.

Установка блокировочных кронштейнов

ановка блокировочных кронштейнов
