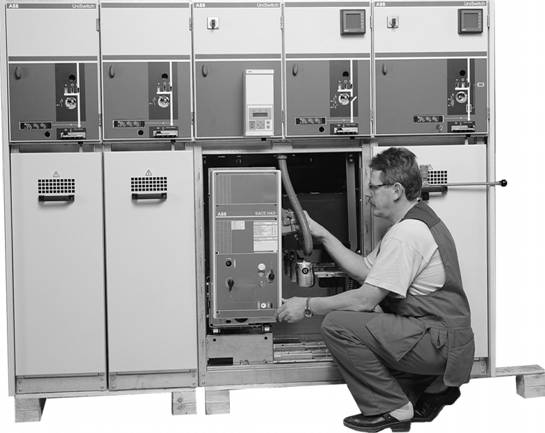

Uniswitch Комплектное распределительное устройство (КРУ) среднего напряжения ABB на напряжения и токи 10 кВ, 15 кВ, 20 кВ 630 A и 1250 A.

Инструкция по установке

Ваша безопасность прежде всего - всегда

Поэтому наша инструкция начинается со следующих рекомендаций:

Распределительное устройство может быть установлено только в закрытом, специально оборудованном помещении.

Установка, эксплуатация и обслуживание должно осуществляться только специалистами-электриками.

Полностью соблюдайте общепринятые стандарты (МЭК или ГОСТ), требования местных эксплуатирующих организаций и соответствующие инструкции по технике безопасности.

Действуйте согласно инструкции для всех работ, производимых с распределительным устройством.

ПРЕДУПРЕЖДЕНИЕ !

Обращайте особенное внимание на примечания, сообщающие об опасности в данной инструкции и помеченные специальным предупреждающим символом.

Удостоверьтесь, что необходимые технические параметры не превышают допустимые рабочие технические параметры распределительного устройства.

Обеспечьте постоянную доступность инструкций для всего персонала, производящего монтаж, эксплуатацию и обслуживание оборудования.

Персонал пользователя должен ответственно относиться ко всем вопросам, связанным с безопасностью работы и правильным обращением с распределительным устройством.

ПРЕДУПРЕЖДЕНИЕ !

Всегда следуйте указаниям инструкции и уважайте правила добросовестных технических традиций! Опасное напряжение причинить серьезные повреждения или смерть! Отключите питание, затем заземлите оборудование перед продолжением любых работ с оборудованием.

Свяжитесь с ABB!

При возникновении в дальнейшем любых вопросов по данной инструкции, представители ABB предоставят Вам всю необходимую информацию.

1 Общее

Семейство продуктов Распределительные устройства Uniswitch могут содержать ячейки Uniswitch как фиксированного, так и выкатного типа.

В данной инструкции рассматриваются элементы ячеек фиксированного типа. В случае отличия, элементы ячеек выкатного (и фиксированного + выкатного) типа указываются как примечания, или, например, в случае исполнения ячейки, в виде отдельного элемента.

Техническая

• Техническая документация на Uniswitch содержит два

документация документа: Инструкция по установке и Инструкция по

эксплуатации.

Важные сообщения

Важные для пользователя сообщения показаны следующим

образом:

2.1 Условия транспортировки

Транспортная упаковка Uniswitch поставляется как в виде отдельных ячеек, так и в виде

частей распределительного устройства длиной не более чем 2,0м, с закрытыми дверями. Размер упакованных частей зависит от количества поставляемых ячеек и должен быть определен в каждом случае отдельно.

Произведенные ячейки были проверены на фабрике в оговоренном при заказе объеме, и одновременно подвергнуты типовым тестам (обычно без испытания уровня изоляции сборных шин), согласно стандарту МЭК 60298, вследствие чего проверяются правильная сборка и функционирование.

Сборные шины установлены только в ячейке с выключателем. Шины для соединения между ячейками и концы сборных шин, крепеж и принадлежности упакованы отдельно.

Во время отправки, все выкатные части находятся в рабочем положении.

2.2 Распаковка на месте установки

Хранение и осмотр Распределительное устройство Uniswitch должны устанавливаться

только внутри помещения. Вследствие этого важно хранить распределительное устройство до установки в транспортной упаковке как можно дольше.

Упаковка может быть вскрыта только для осмотра возможных повреждений во время транспортировки. После осмотра упаковка должна быть восстановлена до первоначального состояния.

О любых транспортных повреждениях необходимо немедленно сообщить перевозчику. Если установка распределительного устройства будет осуществляться сразу после доставки, то транспортная упаковка может быть удалена, за исключением пластиковой пленки, которая может быть удалена непосредственно в месте установки распределительного устройства.

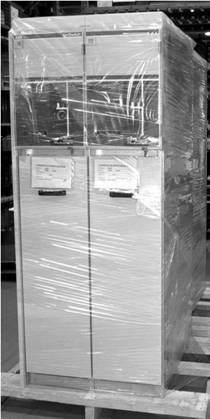

Рис. 2.1

Две ячейки Uniswitch на поддоне.

Общие положения В зависимости от типа ячейки, ячейки крепятся к поддону с

помощью отдельных фиксирующих пластин (90.1) (Рис. 2.2) расположенных снаружи ячейки, или с помощью болтов (90.2) (4 шт.) (Рис. 2.3) внутри ячейки (крепление по углам).

Рис. 2.2

Фиксирующая пластина снаружи ячейки.

Рис. 2.3

Болты внутри ячейки.

Указания 1) Удалите пластиковую пленку с ячеек.

2) Снимите и уберите фиксирующие пластины и боты. Они больше не понадобятся.

2.3 Перемещение ячеек на месте установки

Общие предупреждения и предостережения

Работы по разгрузке оборудования могут быть произведены только после гарантированного соблюдения всех мер предосторожности по отношению к персоналу и оборудованию.

! Ячейки распределительного устройства почти всегда должны перемещаться в вертикальном положении. Принимайте во внимание высокий центр тяжести ячеек. Наклон или опрокидывание ячеек необходимо избежать. В случае необходимости, отдельные ячейки могут быть перемещены в горизонтальном положении, например, в случае низкого дверного проема. В таких случаях ячейки должны поддерживаться с широкой стороны.

Указания

Транспортные единицы

Транспортные единицы обычно состоят из отдельных ячеек, и в некоторых случаях из небольших групп ячеек. Каждая ячейка оснащена подъемными петлями.

Указания по перемещению Ячейки могут быть перемещены в горизонтальной плоскости с помощью ручного или автопогрузчика, или с помощью перекатывающихся труб (используйте, по крайней мере, четыре трубы).

! Упакованные ячейки должны устанавливаться на ровную поверхность.

Указания по подъему Используйте следующие устройства для подъема:

Кран

Автопогрузчик

Ручную подъемную тележку

При наличии крана, подъем отдельных ячеек выполняется с использованием двух или четырех (в зависимости от размера ячейки) тросов, пропущенных через подъемные петли, расположенные в верхней части ячейки.

При погрузке краном необходимо сделать следующее:

1) Возьмите подъемный трос с соответствующей подъемной

способностью с пружинными фиксаторами (диаметр рым-болта: 34мм).

2) Сохраняйте угол наклона к горизонту тросов прикрепленных к крюку подъемного крана, не меньше 60°.

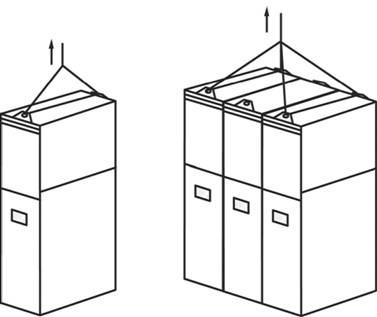

Рис. 2.4

Подъем ячейки с помощью крана.

! При подъеме нескольких ячеек или целого

распределительного устройства (максимум четыре ячейки или 2 м в длину) необходимо использовать четыре троса достаточной длины (см. Рис. 2.4).

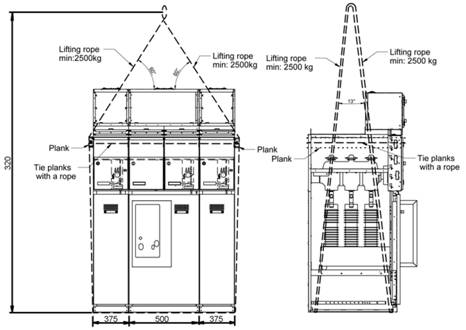

Рис. 2.5 Подъем без использования подъемных петель.

2.4 Веса

Таблица 2.1 Веса различных ячеек без упаковки.

*без измерительных трансформаторов

**без предохранителей

***без выключателя ****без выключателя и измерительных трансформаторов

Таблица 2.2 Веса различных компонентов.

2.5 Временное хранение

2.5.1 Общие предупреждения и предостережения

Не ходить по КРЫШЕ ячеек!

! Упакованные ячейки должны быть немедленно после прибытия установлены в помещении. Условия хранения должны соответствовать стандарту МЭК 60721-3-1, классификация 1K3 (см. Таблица 2.3 ).

! Поглотители влаги, помещенные в ячейки для защиты против влажности в течение временного хранения и транспортировки, не должны быть извлечены до окончания установки ячеек.

! Максимальный срок временного хранения ячеек 12 месяцев. При превышении максимального срока хранения, начиная со дня упаковки, защитные свойства упаковки не гарантируются. Примите надлежащие меры, если хранение должно быть продолжено!

2.5.2 Оптимальные условия

Определение Оптимальное промежуточное хранение, где это необходимо, без

любых отрицательных последствий зависит от соблюдения некоторых минимальных условий по отношению к самим ячейкам и материалам, из которых они сделаны.

Таблица 2.3 Климатические условия согласно МЭК 60721-3-1, классификация 1K3.

Зависимость от типа упаковки:

1. Ячейки в обычной упаковке или без упаковки

Специальные указания в зависимости от типа упаковки:

Используйте для хранения сухое, хорошо-проветриваемое помещение с климатическими условиями согласно Таблица 2.3

Температура помещения не должна опускаться ниже -5 °С.

Не должно быть любых других отрицательных воздействий окружающей среды.

Храните ячейки в вертикальном положении.

Не ставьте одни ячейки на другие.

Ячейке в обычной упаковке:

а) Открыть упаковку, хотя бы частично.

Ячейки без упаковки:

Покрыть ячейки защитным чехлом.

Обеспечьте достаточную циркуляцию воздуха.

Регулярно проверяйте отсутствие конденсата до момента начала установки.

2. Ячейки в морской или подобной упаковке с внутренним защитным покрытием.

Хранение транспортных единиц:

Защищать от погодных воздействий,

Хранить в сухом месте,

Обеспечить безопасность от любых повреждений.

Проверьте отсутствие повреждений.

2.6 Ответственность при передаче

Обязанности Обязанности грузополучателя после прибытия распределительного

устройства включает в себя, но не ограничивает, следующее:

• Проверьте груз на комплектность и отсутствие любых

повреждений (например, на отсутствие влажности и ее вредных эффектов). В случае возникновения сомнений упаковка должна быть вскрыта, а после заново восстановлена.

Всегда делайте фотографии для документирования любых повреждений.

• В случае обнаружения некомплектности, дефектов или транспортных повреждений они должны быть:

зафиксированы в соответствующем отгрузочном документе.

• немедленно должен быть уведомлен перевозчик или отправитель согласно соответствующим инструкциями об ответственности.
