УПРОЩЕННЫЕ ФОРМЫ МЕТОДА КОЭФФИЦИЕНТА ИСПОЛЬЗОВАНИЯ

Смотри также по разделу:

Выбор метода расчета

Метод коэффициента использования

Упрощенные формы метода коэффициента использования

Удельная мощность w (в ваттах на квадратный метр), т. е. частное от деления суммарной мощности ламп на площадь помещения, является важнейшим энергетическим показателем осветительной установки, широко используемым для оценки экономичности решений, для самоконтроля расчетов (при наличии достаточного опыта) и для предварительного определения осветительной нагрузки на начальных стадиях проектирования.

На всех стадиях разрешается взамен полного светотехнического расчета определять мощность или число ламп по таблицам удельной мощности (хотя в ответственных случаях рекомендуются более точные формы расчета), но только для общего равномерного освещения при отсутствии требующих учета затенений и в пределах тех "паспортных данных", для которых составлены таблицы (см. ниже).

Не следует рассчитывать по таблицам удельной мощности освещение таких помещений, как гардеробы и санузлы, по существу являющееся локализованным.

К "паспортным данным" таблиц удельной мощности и к учитываемым ими параметрам при лампах накаливания относятся:

тип светильников;

освещенность;

коэффициент запаса (при его значениях, отличающихся от указанных в таблицах, допускается пропорциональный пересчет значений удельной мощности);

коэффициенты отражения поверхностей помещения (для светильников прямого света таблицы рассчитаны для и для них, только для них, допускается при более светлых поверхностях уменьшать, а при более темных - увеличивать значения w на 10%);

значения расчетной высоты;

площадь помещения.

В таблицах учтен коэффициент z; световая отдача ламп принята для мощности, соответствующей заданным условиям и значениям L:h, если же заданные условия предопределяют выбор наибольшей для данного светильника мощности - для ламп этой мощности.

Для люминесцентных ламп сохраняет силу все вышесказанное, но со следующими отличиями:

таблицы приводятся только для освещенности 100 лк, так как в данном случае имеет место прямая пропорциональность между E и w;

в качестве одного из паспортных данных принят тип и мощность лампы и соответствующая ему световая отдача.

Таблицы удельной мощности для ламп типа ДРЛ составлены также для освещенности 100 лк (с пропорциональным пересчетом при других освещенностях), так как световая отдача всех употребительных типоразмеров этих ламп одинакова.

При составлении таблиц удельной мощности не учитывается форма помещения, и i определяется по формуле

достаточно точной при .

При пользовании таблицами для удлиненных помещений следует определять значение w для условной площади и распространять это значение на всю площадь помещения.

Порядок пользования таблицами при лампах накаливания и лампах типа ДРЛ следующий:

выбираются все решения по освещению помещения, включая число светильников N;

по соответствующей таблице находится удельная мощность w;

определяется единичная мощность лампы по формуле

выбирается ближайшая стандартная лампа.

При люминесцентных лампах -

выбираются все решения по освещению помещений, включая число рядов светильников n и спектральный тип лампы;

по соответствующей таблице находятся значения удельной мощности w для ламп данной мощности или нескольких возможных к применению мощностей;

для тех же ламп определяется необходимое число светильников в ряду делением wS на мощность одного светильника и осуществляется компоновка ряда, как рассмотрено выше.

Значения удельной мощности для одного из типов светильников приведены в табл. 5-21.

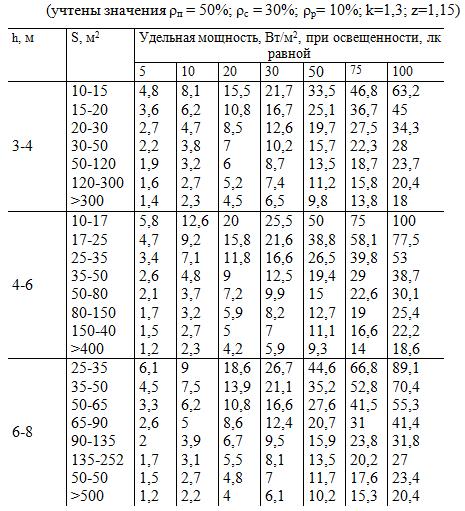

Таблица 5-21 Удельная мощность общего равномерного освещения. Светильник У15

Пример. Необходимо произвести расчет по удельной мощности для того же задания, что и в примере 2 раздела.

По табл. (пример 5-21) находим w = 9,8-Вт/м2, но так как в таблице учтен k=1,3, а задано k=1,5, пропорциональным пересчетом получаем w=11,3 Вт/м2. Отсюда

Графики Гурова и Прохорова (рис. 5-1 для примера) являются простейшим и более точным, чем таблицы удельной мощности, способом определения необходимого числа светильников с люминесцентными лампами в функции площади помещения при задании всех прочих параметров установки. Большое разнообразие последних делает возможным составление графиков только для наиболее распространенных случаев.

Для вспомогательных помещений площадью до 10м2 при установке в них одного светильника с лампой накаливания допускается определять мощность последней по табл. 5-50.

Для лестничных клеток размером 6 X 3 м2 светильники должны устанавливаться над каждой площадкой.

При лампах накаливания и при освещенности 10 лк принимается мощность 60 Вт, а при 30 лк - мощность 150-200 Вт.

При люминесцентных лампах и при освещенности 75 лк над каждой площадкой рекомендуется устанавливать 2 лампы по 40 Вт.

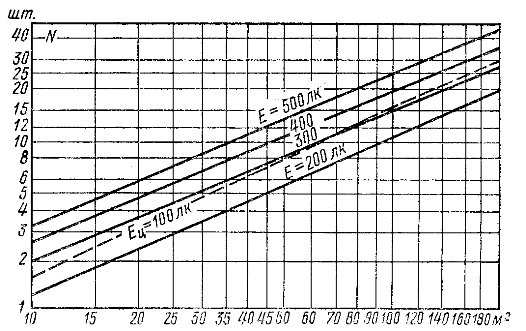

Рис. 5-1. График для определения числа светильников с лампами ЛБ-40.

Таблица 5-50 Определение мощности лампы для малых помещений при установке в помещении одного светильника

Мощность лампы, Вт, при освещенности, лк, равной

10

20

30

50

2

4

6

8

10

25

40

40

60

60

60

60

100

100

100

60

100

100

150

150

100

150

150

200

200

Таблица рассчитана для помещений, имеющих при h=2,5...3 м.
