Принадлежности по заказу

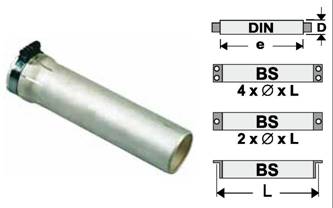

5 Переходник для установки предохранителей

Переходник для установки предохранителей

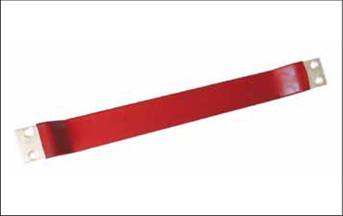

6 Альтернативное подключение предохранителей

подключение предохранителей

Комплект включает в себя все необходимые принадлежности для адаптирования и установки трех предохранителей (по нормам DIN с размерами "е" менее 442 мм и по нормам BS с размером L менее 553 мм).

Комплект устанавливается непосредственно на опоры держателя предохранителей. Предохранители должны иметь размеры и ударник среднего типа, по нормам DIN 43625 и BS 2692 (1975). Электрические характеристики должны соответствовать норме IEC 282-1 (1974).

Выбор предохранителей см. в "Условиях эксплуатации в зависимости от нагрузки" - глава 3. Переходниковые комплекты могут быть следующих типов:

5A Для предохранителей, соответствующих нормам

DIN, с размером е = 192 мм 5B Для предохранителей, соответствующих нормам

DIN, с размером е = 292 мм 5C Для предохранителей, соответствующих нормам

BS (2 x 8 x L = 235 мм) 5D Для предохранителей, соответствующих нормам

BS (4 x 10 x L = 305 мм) 5E Для предохранителей, соответствующих нормам

BS (4 x 10 x L = 410 мм) 5F Для предохранителей, соответствующих нормам BS с размером L = 454 мм

Комплект включает в себя три шины из полосовой меди и крепежные винты, которые устанавливаются в том случае, если в предохранителях нет необходимости. Комплект устанавливается непосредственно на опоры держателя предохранителей.

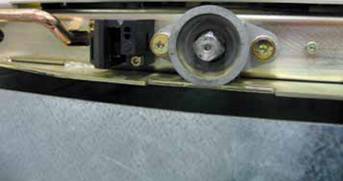

8 Блокировка выдвижения

Блокировка выдвижения

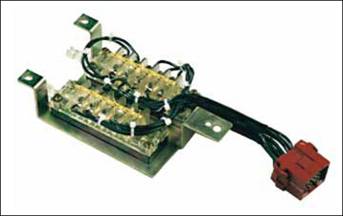

7 Контакты положения вставлен/выдвинут в выдвижной тележке

Контакты положения

Обозначают положение тележки (эта принадлежность не поставляется для контакторов V-Contact VSC/PN). Комплект включает в себя блок с 10 вспомогательными контактами. Данная принадлежность должна всегда заказываться для контакторов, используемых в щите UniGear типа ZS1, если аналогичный прибор уже не присутствует на фиксированной части. 7A Стандартная схема 7B Схема Calor Emag.

Блокировка выдвижения для щитов UniGear и модулей PowerCube. Предотвращает установку прибора, если дверь отсека открыта.

Эта блокировка работает только в том случае, если дверь щита/корпуса также оборудована соответствующей блокировкой.

Данная принадлежность несовместима для использования в корпусе СВЕ.

Электрические характеристики контакта

Un Icucos9T
220 V~10 A0,4-
220 V~5 A0,4-
220 V-1 A-10 мс

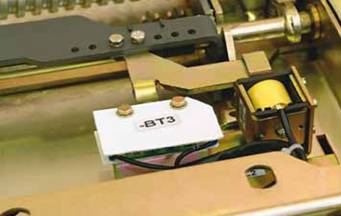

9 Блокировочный магнит в тележке

Блокировочный магнит в тележке

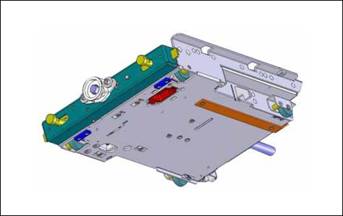

10 Блокировка для другого номинального тока (только съемные версии)

Блокировка для другого номинального тока

Позволяет устанавливать или выдвигать съемный контактор в корпусе только при возбужденном электромагните и разомкнутом контакторе. В приведенной ниже таблице приводятся имеющиеся напряжения питания.

Un UnFUnF
24 V -24 V ~50 Гц110 V ~60 Гц
30 V -48 V ~50 Гц120 V ~60 Гц
48 V -60 V ~50 Гц127 V ~60 Гц
60 V -110 V ~50 Гц220 V ~60 Гц
110 V -120 V ~50 Гц230 V ~60 Гц
125 V -127 V ~50 Гц240 V ~60 Гц
220 V -220 V ~50 Гц
230 V ~50 Гц
240 V ~50 Гц

В контакторах VSC/P предотвращает подключение вилки-розетки, следовательно, замыкание прибора, в панели, предназначенной для выключателя. Эта блокировка, обязательная для щитов UniGear, требует, чтобы на корпусе/щите была предусмотрена аналогичная блокировка, ассоциированная с наличием блокировочного магнита на тележке.

Имеется только для VSC/P для применения в щите UniGear и ячейке PowerCube.

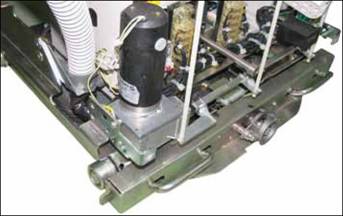

11 Тележка с приводом

Тележка с приводом

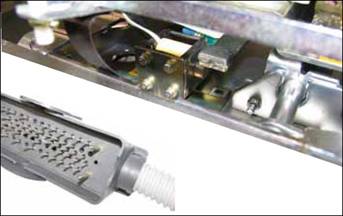

12 Скользящий контакт заземления

Скользящий контакт заземления

Данная принадлежность должна быть оговорена в заказе на контактор и не может быть установлена на послепродажном этапе. Не поставляется для VSC/PN.

Поставляется по заказу для VSC/PN. Данная принадлежность должна быть оговорена в заказе на контактор и не может быть установлена на послепродажном этапе.
