Страница 3 из 7 5.1 Описание

Выключатели VOX предназначены для наружной установки, для сетей с напряжением не превышающим 40,5 кВ. Они снабжены спиральным пружинным механизмом. выключатели поставляются в полной сборке и с приводным механизмом. Все регулировки выполняются в ходе заводского осмотра. Все тесты, как определяется в стандартах МЭК 62271-100 (который отменяет и заменяет 4 издание МЭК 60056, опубликованного в 1987 и включает пересмотр технических данных), IEEE Std C37.04 - 1999, ANSI C37.06 - 1997, IEEE C37.09 - 1999 и/или МЭК 60694, были проведены.

Работа выключателя соответствует требованиям стандартов МЭК, как описано в стандартах МЭК 62271-100 и МЭК 60694. Обычные условия работы выключателя описываются в Разделе 8.

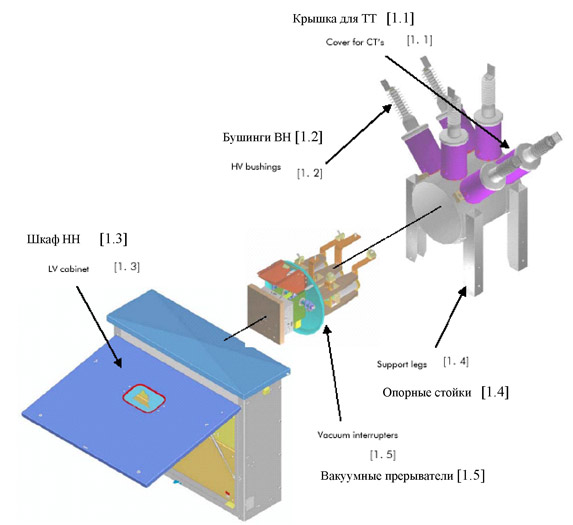

Устройство VOX

Рисунок 1 - Устройство VOX

5.2 Конструкция

В герметичном баке заполненном SF6 находятся вакуумные прерыватели. Давление SF6 низкое, поэтому резервуар не рассматривается как находящийся под давлением. В связи с тем, что SF6 используется только как изолятор, в ходе эксплуатации он не изменяет своей структуры из-за дуги. Следовательно, при обращении с газом не требуются меры предосто­рожности.

Бак сварной. Отсутствуют прокладки или соединения:

Материал - нержавеющая сталь.

Не сверлить, не сваривать и не проводить любые работы на баке

Избегайте прикосновения металлическими предметами к баку из нержавеющей стали чтобы избежать загрязнения железными металлами, это может привести к поверхностной «рыжей» коррозии.

Бушинги ВН [1.2] (см. Рисунок 1) приварены к баку. На каждом из бушингов есть место для размещения трансформаторов тока [1.1]. Выводы отпаек этих трансформаторов находятся в шкафе НН. Четыре стойки [1.4] прикреплены к баку, которые поддерживают всё изделие, когда оно не находится на опорной конструкции.

В Шкафу низкого напряжения (см. Рисунок 2 и Рисунок 3 ) находятся: приводной механизм, вал привода для Вакуумного Прерывателя [1.5] , плавкие предохранители, контрольные выключатели, вспомогательные выключатели, место для вспомогательных кабелей и вспомогательного оборудования.

Герметичность привода осуществляется благодаря металлическим защитным мембранам.

Также в этой камере находится труба, по которой выходят горячие газы из шкафа в атмосферу, которые могут появиться при маловероятном повреждении внутренней дугой. Выход горячих газов происходит так, что даже если оператор работает при открытой двери шкафа, на него не воздействуют горячие газы.

Этот шкаф присоединен к корпусу с помощью 6 болтов. Для обеспечения защиты оборудования от погодных условий между шкафом и корпусом, используется двойная прокладка. Это обеспечивает степень защиты IP-55.

Окно для контроля находится на двери данного шкафа с целью наблюдения за состоянием выключателя и пружин.

Дверь поднимается с помощью стоек, заполненных газом. Стойки способствуют тому, чтобы дверь не опустилась внезапно, например, при сильном ветре и т.д.

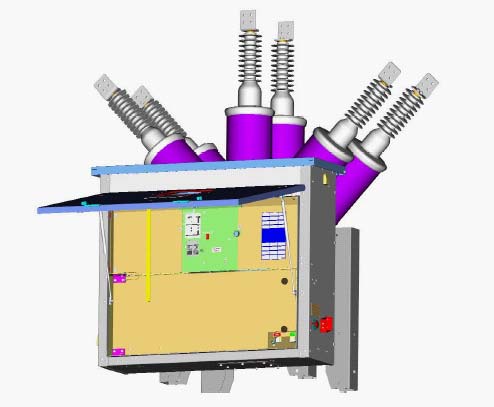

шкаф НН увеличенной ширины

Рисунок 2 - шкаф НН увеличенной ширины (вариант 57.08 ин / 1450 мм )

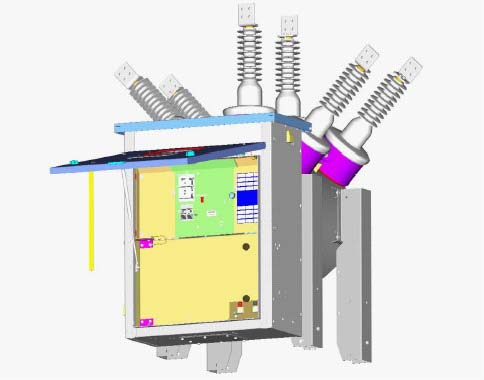

стандартный шкаф НН

Рисунок 3 - стандартный шкаф НН (вариант |38.98 ин / 990 мм|)

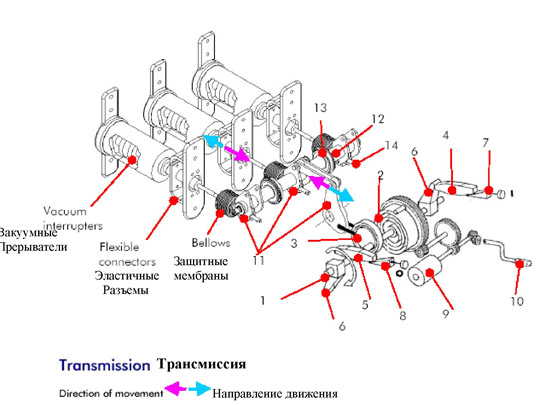

Для данного выключателя используется приводной механизм типа M5S (см. Рисунок 4). Устройство вала привода со спиральной пружиной для включения и отключения обеспечивает высокую надежность и безопасность. Спиральная пружина (2) хранит необходимую энергию для выполнения быстрого цикла повторного включения О-ВО. Она приводит в действие основной вал (1) и кулачок (3), который приводит подвижный контакт вакуумного прерывателя во включенное положение. Трансмиссия проходит через защитные мембраны, которые приварены к корпусу. В неподвижном положении вращающиеся рычаги вала привода (6) находятся на защелке включения (4) или защелке отключения (5).Выключатель включается и отключается с помощью подачи импульса в соответствующую катушку, или с помощью кнопки включения (7) или кнопки отключения (8). В конце каждого действия по включению, спиральная пружина может быть перемотана для того, чтобы всегда была необходимая энергия для выполнения полного цикла повторного включения. Стандартный приводной механизм снабжен катуш­кой включения, катушкой отключения и вспомогательным контактным блоком для телесигнализации работы выключателя. Рабочий механизм и вал привода защищены металлическим кожухом.

1.Основной вал

2 Спиральная пружина

3 Кулачок

4 Защелка включения

5 Защелка отключения

6 Вращающиеся рычаги

7 Кнопка включения (катушка)

8 Кнопка включения (катушка)

9 Двигатель

10 Рукоятка взведения пружины

11 Рычаги

12 Вал

13 Шарикоподшипники

14 Регулируемые распорки

M5S - привод выключателя

Рисунок 4 - Приводной Механизм типа M5S

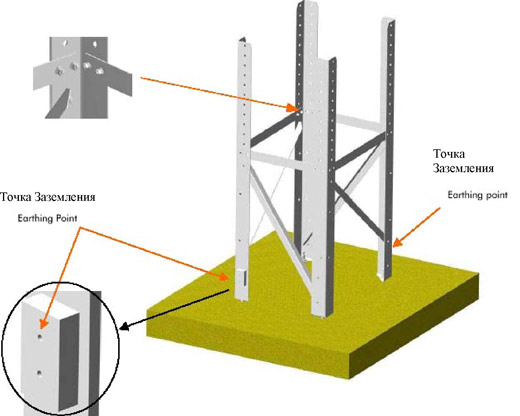

Опорная конструкция выключателя

Рисунок 5 - Опорная конструкция

Опорная конструкция (см. Рисунок 5) поддерживает укомплектованный выключатель. Это оцинкованная конструкция, в которой есть заранее просверленные отверстия для монтажа. Конструкция также предусматривает точки для присоединения заземления оборудования с заземлением подстанции. Возможна ступенчатая регулировка высоты 2.9528 ин / 75 мм. Опорная конструкция поставляется с гайками и болтами из нержавеющей стали.

5.3 Паспортные данные

Тип Серийный номер

Год Номер руководства по установке

Номинальное максимальное напряжение кВ

Номинальный ток А

Номинальная частота Гц

Вес газа Lb Вес Фн

Рабочее давление Нормальное Мпа

Минимальное Мпа

Номинальная последовательность работы

Номинальное время размыкания мс

Напряжение импульса |FW| кВ

Номинальный ток КЗ кА Длительность с

Подзарядка линии A

Одна батарея конденсатора А Спина к спине А

Номинальный внефазный ток переключения кА

Рисунок 6 - Паспортные данные ANSI

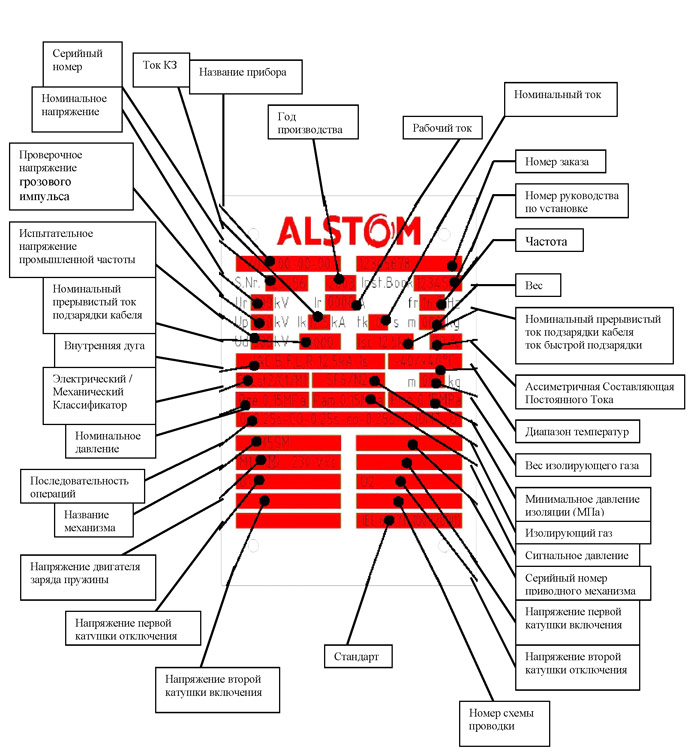

паспортная табличка выключателя VOX

Рисунок 7 - Паспортные данные МЭК

"
