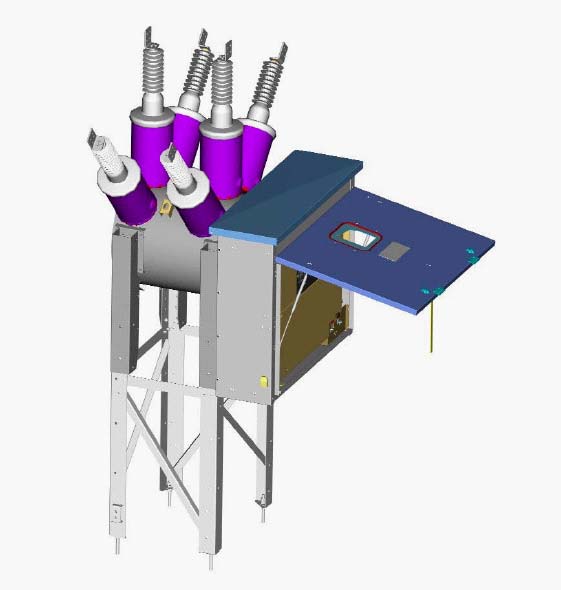

Вакуумный выключатель VOX

Вакуумный выключатель типа VOX наружной установки с корпусом изолированным элегазом.

Техническое Руководство: NTV117

Предисловие

Данное Руководство по Эксплуатации обеспечивает Пользователя информацией, необходимой для Установки, Пуска, Работы, Эксплуатации и Тестирования оборудования. Очень важно, чтобы любой Оператор прочитал и понял содержание данного Руководства по Эксплуатации и следовал инструкциям, указанным в нем.

Была проверена правильность содержания на момент публикации.

Если использование данного оборудования является новой технологией для ваших Операторов, то возможно обучение для того, чтобы помочь Вам в соблюдении Инструкции по Безопасности и Охране Здоровья.

Если вам необходимо данное руководство, информация по оборудованию или вас интересует возможность Послепродажного Обслуживания, свяжитесь с ближайшим Отделом Обслуживания Клиентов.

Нашей политикой является постоянное развитие продукта. Мы оставляем за собой право поставки оборудования, которое может отличаться от описанного в данном Руководстве.

Сокращения

Название Значение
AАмпер
Пр.ТПеременный Ток
УИУровень Импульса
ТТТрансформатор Тока
Пс.ТПостоянный Ток
ТПНТок Полной Нагрузки
ВНВысокое Напряжение
Вх./Вых.Вход/Выход
инИнч - дюйм
kAКилоампер
кВКиловольт
Фн.Фунты
НННизкое Напряжение
мАМиллиампер
ммМиллиметр
мсМиллисекунды
НмНьютон метр
|AМикроампер
ВВольт
Ин.Фн.Инч Фунты
Фт.Фн.Фут Фунты
ТНТрансформатор Напряжения

Символы, использующиеся в Руководстве по Эксплуатации

СОВЕТ: информация поможет в выполнении указанных заданий.

ОБРАТИТЕ ВНИМАНИЕ: особые моменты, на которые необходимо обратить внимание.

ОСТОРОЖНО: принять меры предосторожности во избежание повреждения оборудования

ОПАСНОСТЬ, ЭЛЕКТРИЧЕСТВО: принять меры предосторожности во избежание причинения вреда персоналу.

ОПАСНОСТЬ МЕХАНИЧЕСКОГО ПОВРЕЖДЕНИЯ: принять меры предосторожности во избежание причинения вреда персоналу.

1 Информация по безопасности

Данное предупреждение необходимо соблюдать для того, чтобы выключатель VOX не представлял опасности в различных ситуациях.

Для обеспечения безопасности людей, необходимо обратить внимание на следующие моменты:

Минимальные расстояния до проводников и частей, находящихся под напряжением, высоким и низким

Заземление бака и шкафа

Соединение фаз

Соответствующее и осторожное обращение с компонентами выключателя.

Информация по безопасности касательно бака с элегазом SF6 (например, газ SF6 Шестифтористая Сера).

Не касаться частей механизма во время работы или при нагрузке пружины.

Пользователь должен убедиться, что к работе с оборудованием допускаются только квалифицированные Операторы, специально обученные для выполнения необходимых действий.

Вся работа должна быть выполнена в соответствии с местным и национальным экологическим законодательством о правилах безопасности.

Данное оборудование не предназначено для защиты человеческой жизни. При установке и при работе с данным оборудованием, следуйте всем процедурам и правилам безопасности, утвержденными в вашем регионе. Невыполнение правил может привести к смерти, сильным повреждениям для человека и оборудования.

Опасное напряжение. Контакт с опасным напряжением может привести к сильным ранам или смерти.

Сообщите незамедлительно о порче или изменении структуры материала.

Пройдите соответствующее обучение.

Производитель не несет ответственности за ущерб, проблемы или несчастные случаи, возникшие из-за несоблюдения правил, указанных в данном руководстве!

2 Упаковочный лист

Упаковка 1 Стандартный VOX

Упаковка 2 Расширенный VOX

упаковка с данными

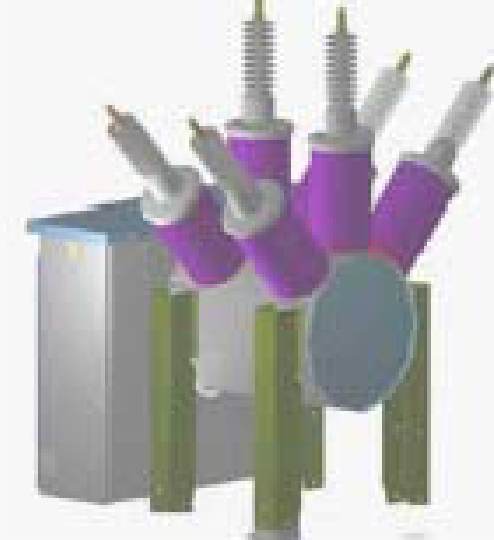

Выключатель и шкаф НН

Выключатель и шкаф НН

упаковка с данными

упаковка с данными

Выключатель и шкаф НН

«короткие бушинги»

короткие бушинги

«удлиненные бушинги»

удлиненные бушинги

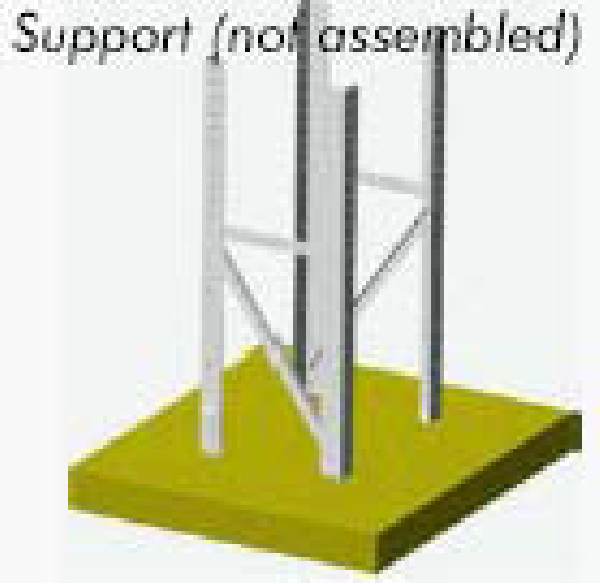

Опорная конструкция (не смонтирована)

Опорная конструкция

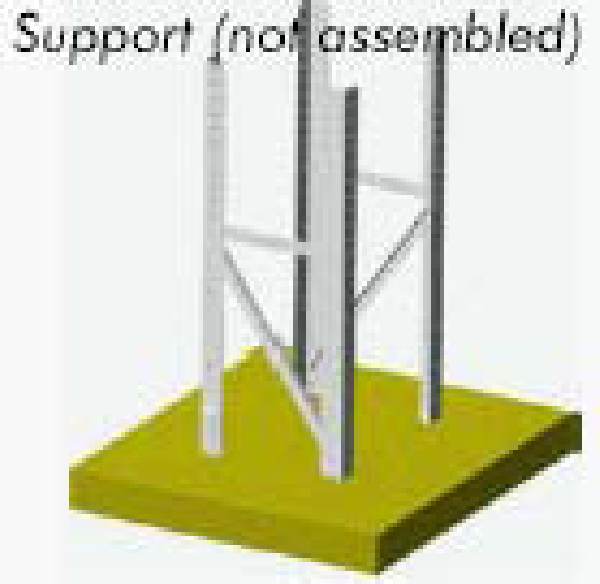

Опорная конструкция (не смонтирована)

Опорная конструкция (не смонтирована)

Примечание: размер и вес - в главе

Транспортировка и посмотрите на упаковку для более точных габаритов

"
