Приложение А
Габаритные, присоединительные и установочные размеры выключателя ВГГ-10
Масса, не более номинальный ток 4000, А - 350 кг номинальный ток 5000, А - 380 кг

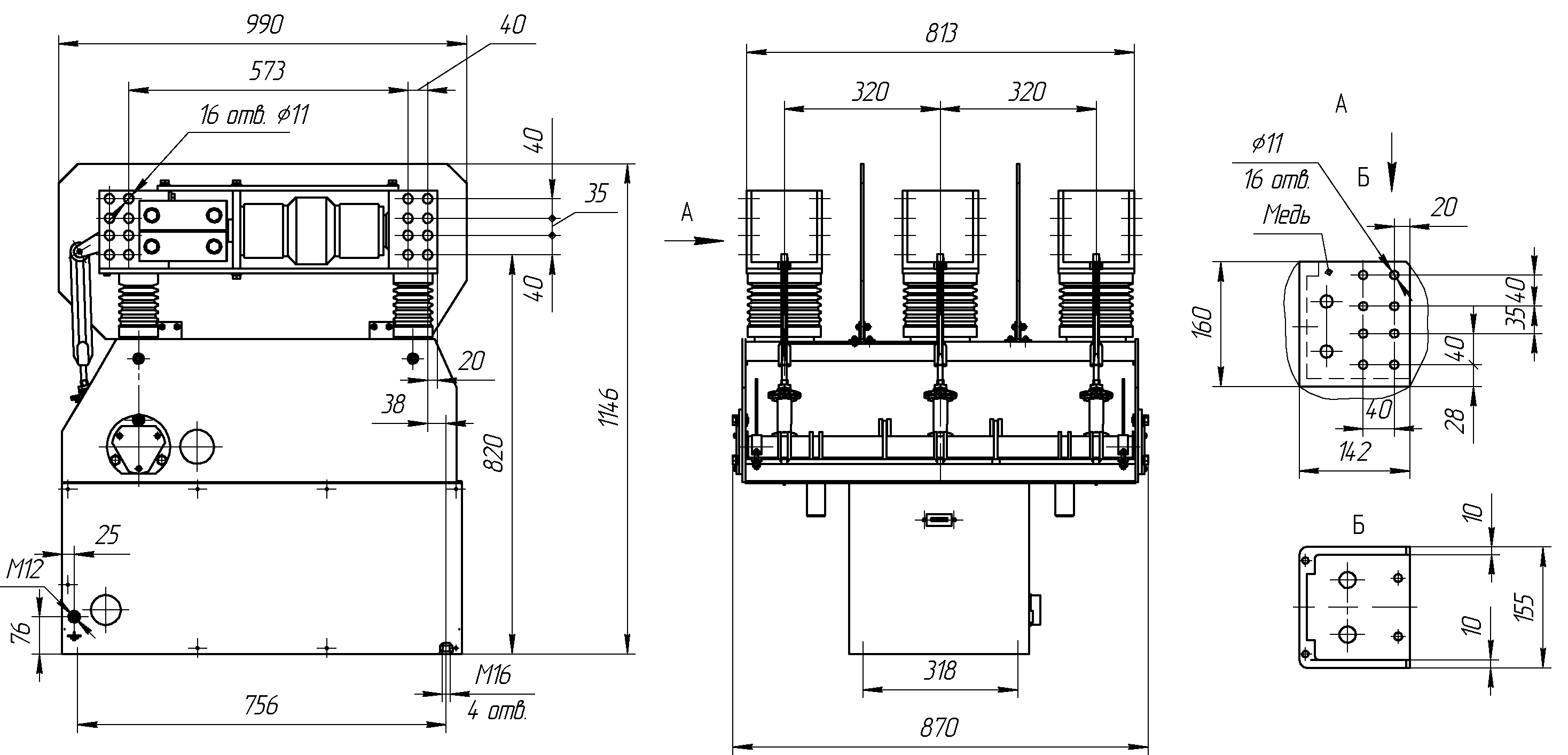

Рисунок А. 1 Габаритные, присоединительные и установочные размеры выключателя ВГГ-10 при замене масляного выключателя серии МГГ-10

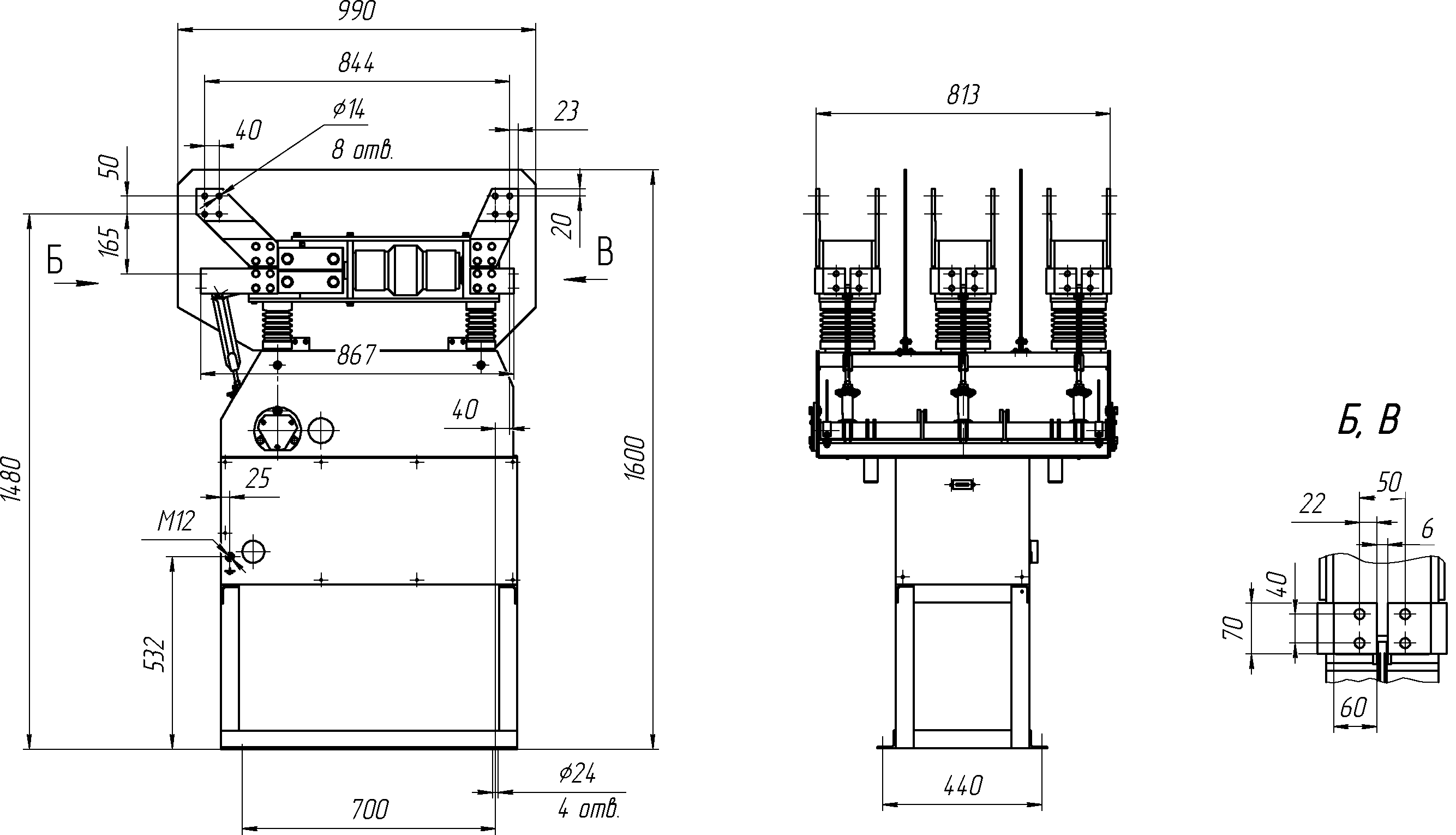

Рисунок А.2 - Габаритные, присоединительные и установочные размеры выключателя ВГГ-10 для проектирования новых типов распредустройств.
Масса, не более - 350 кг
номинальный ток 4000, А - 320 кг номинальный ток 5000, А
Приложение Б Схема электрическая соединений и принципиальная
Вывод провода 6 на зажим клеммный ХТ3:2 производить при комплектации выключателя шкафом управления ВУИЕ.656343.001
Положение элементов схемы соответствует отключенному положению выключателя

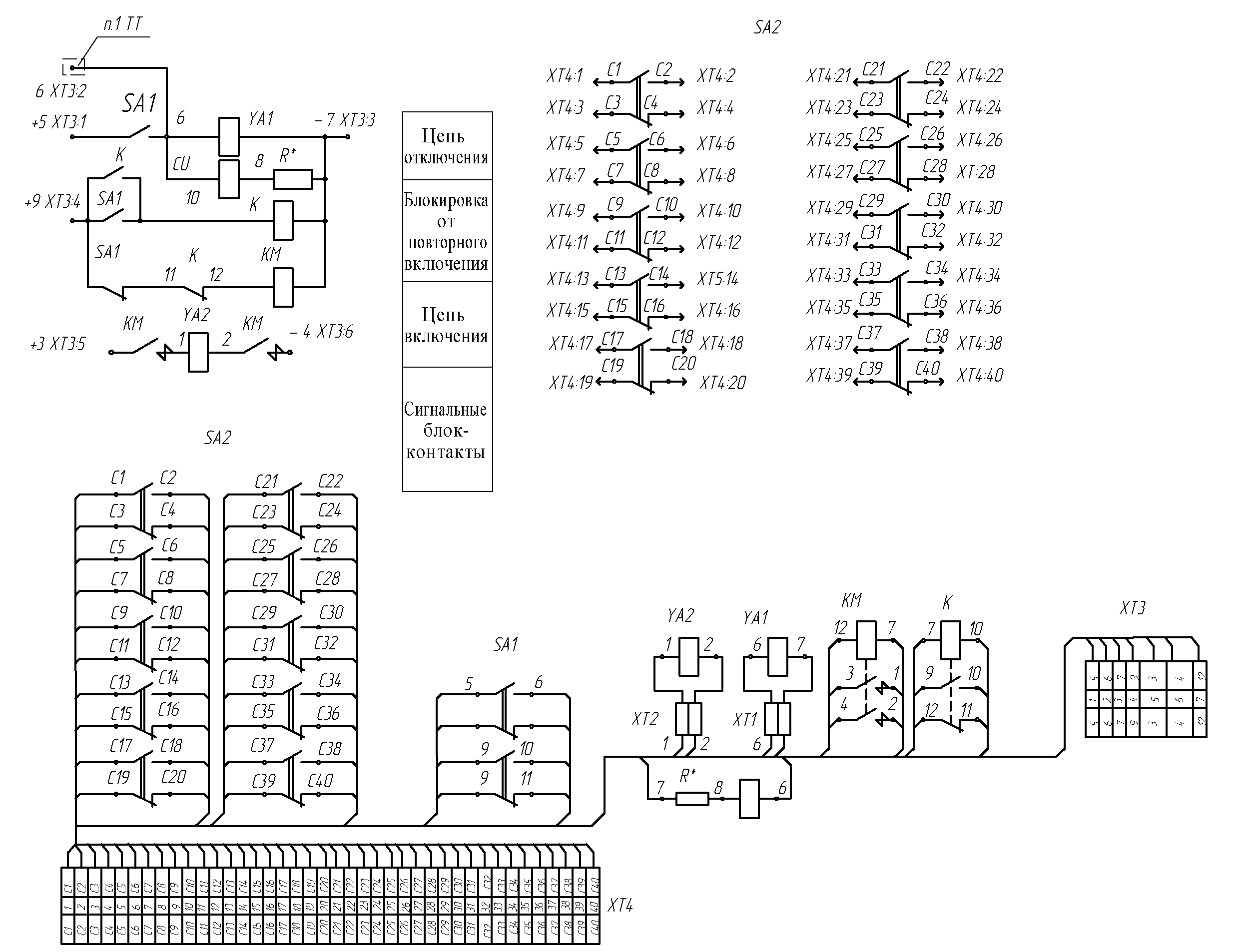

Рисунок Б.1 Схема электрическая принципиальная и соединений выключателя ВГГ-10
| Наименование | |
| СИ** | Счетчик импульсов СИ-206-УХЛ4 пост.ток 220 |
| SA1 | Блок-контакты блокировочные |
| SA2 | Блок-контакты сигнальные |
| YA1 | Электромагнит отключения |
| YA2 | Электромагнит включения |
| K | Реле блокировки "против прыгания" |
| KM | Контактор МК2-220 |
| XT1, XT2 | Блок зажим КР-2 |
| XT3, XT4 | Зажим клеммный |
| R* | Применяется со счетчиком |
| **- применяется в выключателе без шкафа управления ВУИЕ.656343.001. | |
| Обозначение | Наименование | Кол-во | Примечание |
| SI | Переключатель 4G16-55-U-R112 | 1 | |
| SA1 | Переключатель 4G16-202-U-R112 | 1 | |
| EL | Лампа СМ 13-15 с патроном В 15d-42MH УЗ | 1 | |
| SC | Тумблер SWR-4202-6C | 1 | |
| HLR | Лампа полупр. СКЛ-12Б-К-2-220(красная) | 1 | |
| HLG | Лампа полупр.СКЛ-12Б-Л-2-220(зелёная) | 1 | |
| PC | Счётчик СИ206-УХЛ4 пост.ток 220В | 1 | |
| Кп1-Кл.67 | Зажимы наборные WKFN 2,502/2/35 | 67 | |
| Кл52,Кл53 | Зажимы наборные WKN 16/U | 2 | |
| KV1.KV2.KV3 | Реле промежуточное РЭП36 Н-11 УХЛ4(4з+4р), 220В, постоянного тока | 3 |
Участки схемы, обведенные штриховой линией, относятся к схеме выключателя ВГТ-10

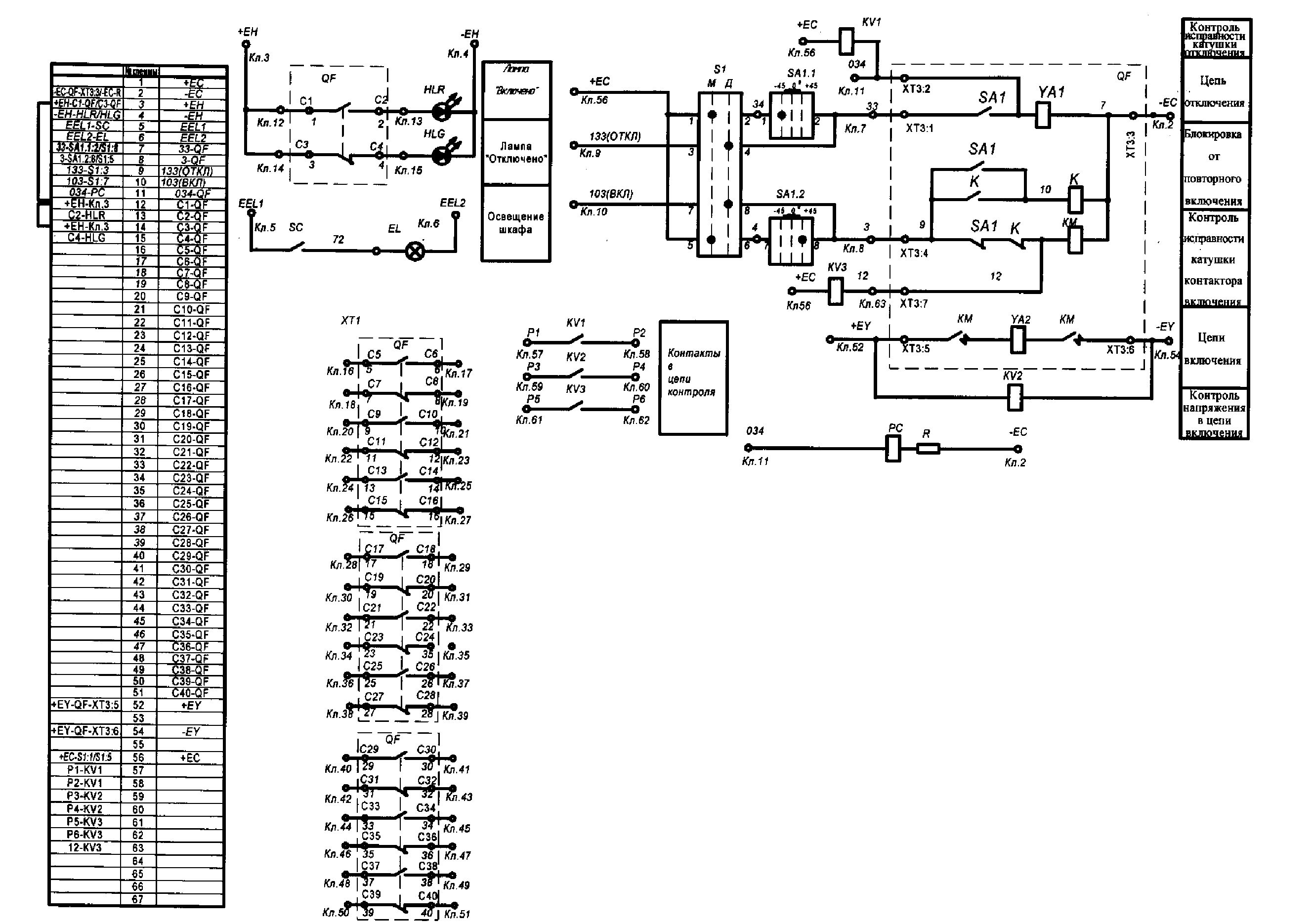

Рисунок Б.2 Схема электрическая принципиальная и соединений шкафа управления выключателя ВГГ-10
Приложение В
Схема соединения выключателя ВГГ-10 и шкафа управления.
Приложение Д
Габаритно-присоединительные размеры шкафа управления выключателя ВГГ-10

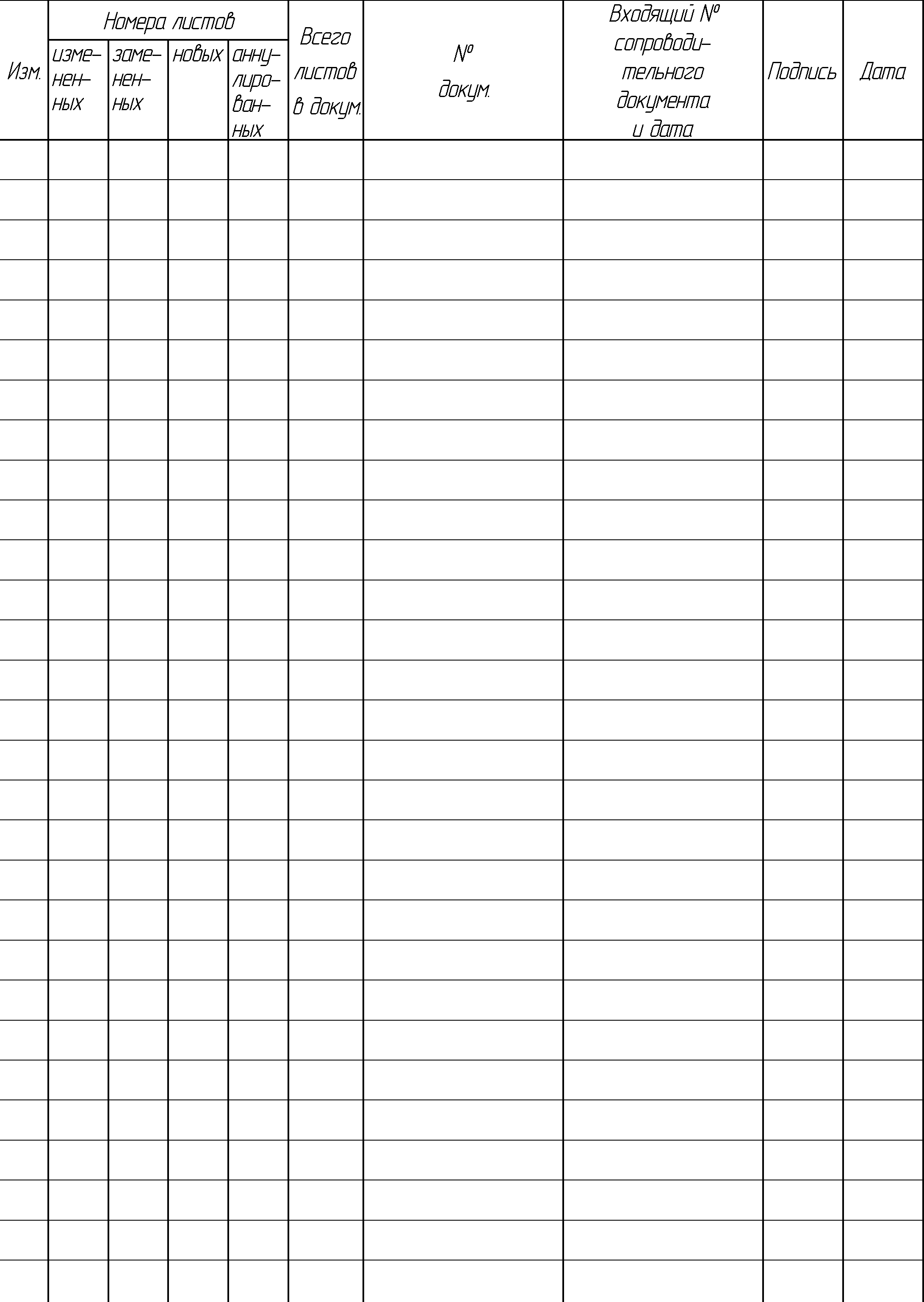

Лист регистрации изменений
