ВМТ-110 - Дугогасительное устройство выключателя ВМТ-110

1. ВМТ-110
2. Дугогасительное устройство выключателя ВМТ-110

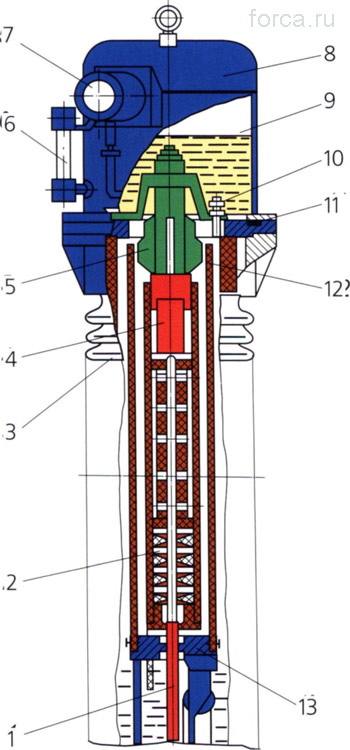

Дугогасительное устройство:

1 - подвижный контакт;

2 - дугогасительная камера выключателя;

3 - фарфоровый изолятор;

4 - неподвижный контакт;

5 - токопровод;

6 - маслоуказатель;

7 - манометр;

8 - колпак полюса;

9 - буферная полость;

10 - гайка;

11 - уплотняющее кольцо;

12 - стеклопластиковый цилиндр;

13 - крышка камеры

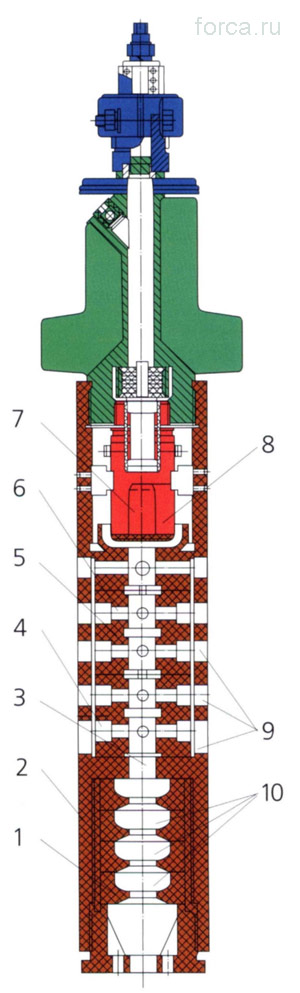

Дугогасительная камера выключателя ВМТ-110:

1 - вкладыши;

2 - стеклопластиковый цилиндр;

3 - центральное отверстие;

4 - выхлопное отверстие;

5 - вкладыш;

6 - дутьевая щель;

7 - подвижный контакт;

8 - неподвижный контакт;

9 - выхлопные окна;

10 - масляные карманы
