УСТАНОВКА ДЛИННО-ИСКРОВЫХ РАЗРЯДНИКОВ ТИПА РДИП-10 НА ОПОРАХ ВЛ 10 KB

С ЗАЩИЩЕННЫМИ ПРОВОДАМИ.

Шифр 23.0067

Пояснительная записка 23.0067-ПЗ

1. Общая часть

1.1. Проект установки длинно-искровых разрядников типа РДИП-10 на опорах ВЛ 10 кВ с защищенными проводами разработан ОАО "РОСЭП" по договору от 26.09.2003 № 415 с ОАО "НПО Стример".

1.2. В процессе эксплуатации ВЛ 6-10 кВ выявлены недостатки дугозащитных устройств типа SE20.1 и SE20.2 фирмы ENSTO (Финляндия).

В частности, при прохождении ВЛЗ в лесистой местности при гололедообразовании или налипании снега ветви деревьев под тяжестью льда (снега) могут опускаться и перекрывать участки таких устройств, не имеющих изоляционного покрытия, и приводить к отключению линий.

Кроме того, неоднократные межфазные замыкания при использовании устройств типа SE 20.1 и SE 20.2 могут привести к повреждению оборудования подстанций.

1.3. В целях улучшения грозозащиты ВЛ 6-10 кВ с защищенными проводами научно-техническим советом ОАО РАО "ЕЭС России" от 24.03.2000 признано перспективным применение длинно-искровых разрядников (РДИП), основанных на принципе удлинения пути импульсного перекрытия для снижения вероятности перехода импульсного перекрытия в силовую дугу.

1.4. Департамент научно-технической политики и международного сотрудничества и Департамент электрических сетей ОАО "ФСК ЕЭС" в информационном письме ИП-О2-2003(Э) от 25.04.2003 для повышения эксплуатационной надежности ВЛЗ 6-10 кВ рекомендовали устанавливать длинно-искровые разрядники петлевого типа (РДИП).

2. Указания но применению

2.1. В данном проекте разработаны различные схемы креплений на промежуточных и анкерно-угловых опорах ВЛ длинно-искровых разрядников РДИП-10-4-УХЛ1 по ТУ 3414-023-45533350-2002 в следующих проектах:

- Одноцепные железобетонные опоры со стойками С112, СВ110 и СВ105 ВЛ 10 кВ с защищенными проводами Шифр Л56-97.

- Двухцепвые железобетонные опоры со стойками С112, СВ110 и СВ164 ВЛ 10 кВ с защищенными проводами Шифр Л57-97.

- Железобетонные опоры для совместной подвески защищенных проводов ВЛ 10 кВ и самонесущих изолированных проводов одноцепной ВЛ 0,4 кВ. Шифр 19.0157.

- Железобетонные опоры для совместной подвески защищенных проводов ВЛ 10 кВ и самонесущих изолированных проводов двух цепной ВЛ 0,4 кВ. Шифр 20.0027.

- Переходные железобетонные опоры ВЛ 10 кВ с защищенными проводами. Шифр 21.0050.

2.2. Для каждой опоры, разработанной в указанных проектах (п.2.1), даны указания по применению конкретного типа крепления РДИП-10 (документ 23.0067-05 и др.).

2 3 На опорах одноцепной ВЛЗ 10 кВ устанавливается один разрядник РДИП-10, на опорах двухцепной ВЛЗ 10 кВ - два разрядника РДИП-10 (документ 23 0067-01); разрядники устанавливаются поочередно на фазах

А, В, С, А и т.д.

2.4. Перечень изделий на все крепления дан в документе 23.0067-04.

2.5. Общий вид и спецификации для восьми типов креплений (Р1...Р8) даны на чертежах данного проекта.

2.6. Рабочие чертежи траверс для креплений Р2 и Р5 даны в документах 23.0067-20 и 23.0067-21.

2.7. Область применения разрядников РДИП-10 должна соответствовать требованиям ТУ 3414-023-45533350-2002.

2.8. Вопрос применения РДИП-10 на ВЛЗ 10 кВ в акционерных обществах "Краснодарэнерго", "Ставропольэнерго", Ростовэнерго", "Астраханьэнерго" и "Волгоградэнерго" решается на местах с учетом распространения крупных птиц (орлов и др.) в зоне строительства ВЛ.

Схемы размещении длинно-искровых разрядников РДИП-10 на одноцепной и цвухцепной ВЛЗ-10 кВ 23.0067-01

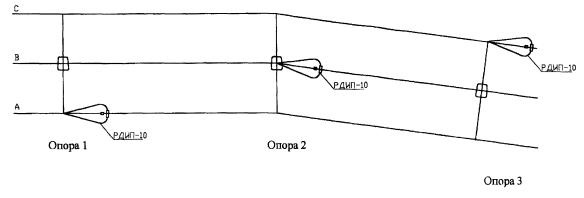

Схема размещения длинно-искровых разрядников РДИП-10 на одноцепной ВЛЗ 10 кВ.

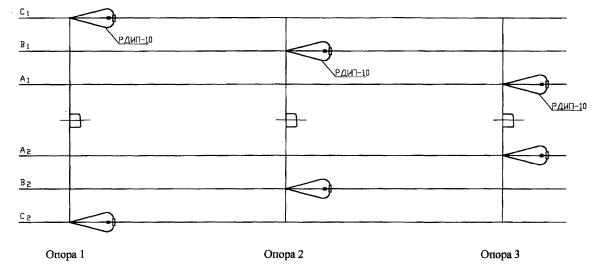

Схема размещения длинно-искровых разрядников РДИП-10 на двухцепной ВЛЗ 10 кВ.
