4. МОНТАЖ

4.1. КРЕПЛЕНИЕ В КАМЕРЕ РАСПРЕДЕЛИТЕЛЬНОГО УСТРОЙСТВА

4.1.1. Вакуумный выключатель ВВСТ устанавливается в вертикальном положении относительно вакуумных прерывателей.

Вакуумные выключатели ВВСТ поставляются в положении «ВЫКЛ.» с замыкающей пружиной в не взведенном состоянии. Перед установкой вакуумного выключателя необходимо удалить вспомогательные принадлежности для транспортировки (направляющие салазки и распорные детали). Съемные транспортные перегородки собрать, как показано на рисунке упаковки.

Перед установкой вакуумного выключателя ВВСТ в камеру распределительного устройства с целью избежания возникновения ошибок необходимо проверить соответствие данных с заводской табличкой с паспортными данными и сверить указанное в сопроводительных документах номинальное напряжение с номинальным питающим напряжением по месту установки.

В вакуумных выключателях с минимальным расцепителем напряжения (Y7) необходимо дополнительно перенести стопорный винт бойка из положения А в положение В (смотри карточку с указаниями на корпусе привода вакуумного выключателя).

Для различных видов установки на траверсах (14.1) и (14.2) и в корпусе привода имеется 10 крепежных отверстий (а) и (Ь) (рис. 4.4.1.). Крепление выполняется болтами М10 (корпус привода) и М12 (траверсы) класса прочности 8.8, сверяясь по чертежам с обязательными размерами.

Каркас или рама должны соответствовать условиям эксплуатации и иметь достаточную грузоподъемность и устойчивость.

крепление ВВСТ

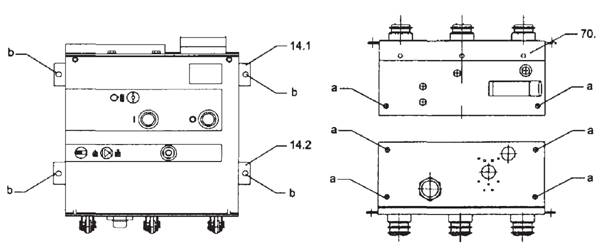

14.1 — Верхняя траверса; 14.2 — нижняя траверса; 70 — болт М12 для подключения провода заземления; а — крепежное отверстие для болтов М10; b — крепежное отверстие для болтов М12

Рис. 4.4.1. Возможности крепления ВВСТ

4.2. ПОДКЛЮЧЕНИЕ ТОКОПРОВОДЯЩЕГО ШИНОПРОВОДА

4.2.1. Шинопровод необходимо приспособить так, чтобы до закрепления он был уложен абсолютно плоско и полностью совпадал по отверстиям с соединительной плоскостью вакуумного выключателя. Неприкасаемые контактные поверхности шинопровода и вакуумного выключателя перед свинчиванием тщательно почистить стальной щеткой перекрестными движениями до металлического блеска, а остатки вытереть чистой тряпкой.

Внимание!

Соединительные поверхности с медным и серебряным напылением чистить тряпкой, а не стальной щеткой. 4.2.2. Различные соединяемые материалы (алюминий, медь) нельзя обрабатывать одним и тем чистящим инструментом.

Блестящие контактные поверхности после чистки необходимо смазать тонким слоем бескислотного вазелина (например, вазелин Shell 8420) и сразу же свинтить.

Посеребренные части нельзя свинчивать с алюминиевыми шинами.

Для подключения необходимо использовать болты и гайки М12 - класса прочности 8.8 - и соответствующие пружинящие элементы и плоские шайбы.

При затягивании соединительного болта уравновешивайте момент затяжки (70 Нм) при помощи подходящего гаечного или торцового ключа.

4.3. ПРОВОДА ЦЕПЕЙ УПРАВЛЕНИЯ

Мы рекомендуем использовать провода для цепей управления сечением 1,5 мм². Используемые электрические элементы конструкции подготовлены для подключения плоских разъемов 6,3 мм. Соединение выполняется согласно примерам подключения (см. Приложение Б).

Если вакуумный выключатель доукомплектован 24/64-х полюсным низковольтным штепсельным разъемом или клеммной колодкой, то для внешнего подключения цепей управления необходимо использовать провода сечением 2,5 мм . Соединения и схемы цепей вакуумного выключателя зависят от исполнения и комплектации, что показано на примерах подключения (см. Приложение Б).

4.4. ЗАЗЕМЛЕНИЕ

Расположенный на корпусе привода вакуумного выключателя и соответствующим образом обозначенный заземляющий болт М12 (поз. 70, рис. 4.4.1.) подсоединить в соответствии с предписаниями через полосовую медь, медный трос или через ленточную сталь горячей оцинковки к высоковольтному защитному заземлению.

Если вакуумный выключатель с корпусом привода установлены на заземленном металлическом каркасе, и при этом образовалось устойчивое электрическое соединение, то корпус привода не требуется заземлять отдельно. При креплении выключателя снаружи, под головки болтов необходимо подложить стопорные шайбы с упругими наружными зубцами (DIN 6798).

4.5. ВВОД В ЭКСПЛУАТАЦИЮ

При выполнении ввода в эксплуатацию необходимо проверить безупречную функциональную готовность вакуумного выключателя в соответствии со следующими пунктами:

Очистить выключатель от всевозможной грязи

Проверить затяжку всех крепежных и соединительных винтовых зажимов

Проверить выключатель на предмет наличия внешних повреждений, в особенности, проводов цепей управления, опорных изоляторов и вакуумных прерывателей.

взвод вакуумного выключателя ВВСТ

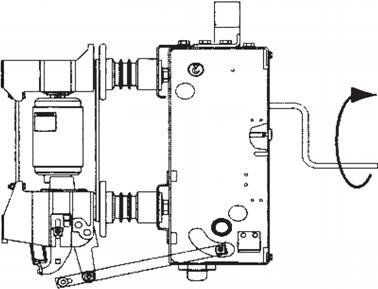

Рис. 4.5.1 Замыкание вакуумного выключателя ВВСТ

5. УПАКОВКА

Два выключателя упаковывается на европалете. Крепление выключателей к палете — при помощи стальных уголков.

Выключатель обворачивается полиэтиленом и стягивается скотчем.

В комплект укладывается эксплуатационная документация — руководство по эксплуатации и паспорт в полиэтиленовой упаковке, комплект ЗИП (дополнительные перегородки с крепежом, рукоятка для взвода).

"
