ВЫКЛЮЧАТЕЛЬ ВАКУУМНЫЙ ВВСТ-10

1. ОБЩИЕ СВЕДЕНИЯ

Руководство по эксплуатации вакуумных выключателей типа ВВСТ является документом для изучения изделий и правил их эксплуатации.

Руководство по эксплуатации содержит сведения о:

назначении и устройстве выключателей;

технических характеристиках;

маркировке и упаковке выключателей;

принципе работы, правилах подготовки к использованию и использовании;

гарантийных обязательствах;

техническом обслуживании, хранении, транспортировании и утилизации.

Руководство по эксплуатации может служить информационным материалом о выключателях производства отделения вакуумных выключателей для проектных, монтажных и эксплуатационных организаций.

Руководство по эксплуатации рассчитано на обслуживающий персонал, прошедший подготовку по техническому использованию и обслуживанию электротехнических изделий высокого напряжения.

При вводе в эксплуатацию вакуумных выключателей потребители должны пользоваться монтажными чертежами, схемами электрическими принципиальными (приложения А и Б руководства по эксплуатации) в соответствии с конструктивным исполнением выключателя и его основными техническими параметрами, приведенными в паспорте на поставляемое изделие.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ2.1. ОСНОВНЫЕ СВЕДЕНИЯ

При работе данного устройства имеются опасные напряжения, а также быстродвижущиеся механические части, управление которыми может осуществляться также дистанционно.

Несоблюдение инструкций по технике безопасности может привести к нанесению серьезных телесных увечий или к причинению материального ущерба.

Работать с данным оборудованием или вблизи него должен только квалифицированный персонал после тщательного ознакомления со всеми предупреждениями, правилами техники безопасности и процедурами обслуживания, изложенными в настоящем руководстве по эксплуатации.

Безотказная и безопасная работа данного оборудования обуславливается надлежащим обращением с ним в процессе транспортировки, монтажа, эксплуатации и обслуживания.

В случаях, когда заказчик намеревается оснастить выключатель дополнительными функциями, то мы рекомендуем предварительно проконсультироваться с заводом-изготовителем, поскольку в большинстве случаев уже имеются проверенные и надежные решения.

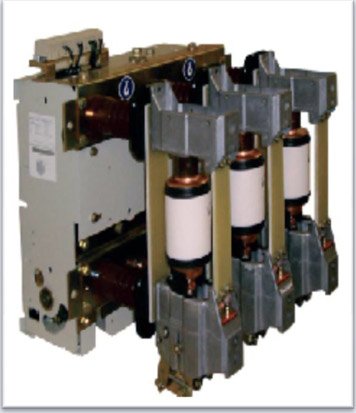

Вакуумные силовые выключатели ВВСТ являются трехполюсными силовыми выключателями, устанавливаемыми в помещении, для номинального напряжения 10 кВ.

Вакуумный выключатель устанавливается в вертикальном положении относительно вакуумных прерывателей.

Вакуумные выключатели ВВСТ имеют сертификаты соответствия

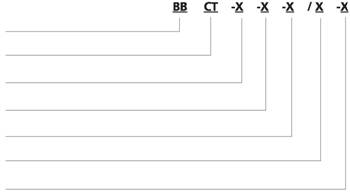

Структура условного обозначения выключателей:

Пример записи обозначения выключателя напряжением 10 кВ с номинальным током отключения 20 кА номинальным током 800 А климатического исполнения УЗ, с межполюсным расстоянием 160 мм :

Выключатель вакуумный ВВСТ-1 -10-20/800-УЗ.

2.2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение, кВ 10.

Наибольшее рабочее напряжение, кВ 12.

Номинальный ток (lH0M), А 800; 1250; 2500.

Номинальный ток отключения (l0H0M), кА 13,1; 16; 20; 25; 31,5.

Сквозной ток короткого замыкания:

наибольший пик, кА не более 51.

начальное действующее значение периодической составляющей, кА 20.

Нормированное процентное содержание апериодической составляющей, % 36.

Среднеквадратическое значение тока за время его протекания (ток термической стойкости), кА 20.

Время протекания тока (время короткого замыкания), с 3.

Собственное время отключения выключателя, с, не более 0,6.

Полное время отключения, с, не более 0,095.

Собственное время включения, с, не более 0,075.

Не одновременность замыкания и размыкания контактов, с, не более 0,007.

Номинальное напряжение питания блока управления, В (постоянного и переменного тока) 220.

2.2.14 Диапазон напряжения питания привода, % от номинального значения 85-110.

Ресурс по коммутационной стойкости:

при номинальном токе операций «ВО» 10000.

при токах короткого замыкания операций «ВО» 40.

Механический ресурс, циклов «ВО» 10000.

2.2.17 Условное обозначение

Выключатель вакуумный Торговая марка Исполнение Номинальное напряжение, кВ Номинальный ток отключения, кА Номинальный ток, А Климатическое исполнение

2.2.18. Масса, кг 40.

Срок службы до списания, лет 30

По стойкости к воздействию механических внешних воздействующих факторов выключатель соответствует группе механического исполнения М7 по ГОСТ17516.1-90. При этом выключатель работоспособен при воздействии синусоидальной вибрации в диапазоне частот (0-5100) Гц с максимальной амплитудой ускорения 10 м/с (1д) и многократных ударов с ускорением 30 м/с (Зд). 2.2.21 .Выключатель не содержит драгоценных металлов.

2.3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

2.3.1. Климатическое исполнение и категория размещения УЗ по ГОСТ1550, условия эксплуатации при этом:

наибольшая высота над уровнем моря до 3000 м;

верхнее рабочее значение температуры окружающего воздуха в КРУ (КСО) принимают равным плюс 55°С, эффективное значение температуры окружающего воздуха КРУ и КСО — плюс 40°С;

нижнее рабочее значение температуры окружающего воздуха — минус 40°С;

верхнее значение относительной влажности воздуха 100% при плюс 25°С;

окружающая среда невзрывоопасная, не содержащая газов и паров, вредных для изоляции, не насыщенная токопроводящей пылью в концентрациях, снижающих параметры выключателя.

Выключатели предназначены для работы в операциях «О» и «В» и в циклах О — 0,3 с — ВО — 3 мин — ВО.

2.4. НОМИНАЛЬНЫЕ ДАННЫЕ ВЫКЛЮЧАТЕЛЕЙ ВВСТ

Ном. напряжение, кВ	Напр. грозового импульса, кВ	Испыт. напряжение промышл. частоты, кВ	Ном. ток КЗ, кА	Ном. продолж. КЗ, сек	Ном. рабочий ток, А	Расстояние между полюсами, мм	Вес, кг	Тип
12	75	42	13,1	3	800	160	35	121-1
				3	800	210	35	131-1
				3	800	160	40	122-1
			16	3	1250	160	40	122-2
				3	800	210	40	132-1
				3	1250	210	40	132-2
			20	3	800	160	40	123-1
				3	1250	160	40	123-2
				3	800	210	40	133-1
				3	1250	210	40	133-2
			25	3	800	160	40	124-1
				3	1250	160	40	124-2
				3	800	210	40	134-1
				3	1250	210	40	134-2
			31,5	3	1250	210	50	135-2
				3	2500	210	70	135-6

Выключатели отвечают требованиям ГОСТ 687, и технических условий ТУ 3414-018-05755476-2004.

"
