Выключатель вакуумный ВБ 27,5 и 35кВ - Приложения

1. Выключатель вакуумный ВБ 27,5 и 35кВ
2. Основные параметры
3. Состав и устройство
4. Работа
5. Маркировка, упаковка
6. Использование выключателя
7. Техническое обслуживание
8. Хранение, транспортирование и утилизация
9. Приложения

Приложение А (рекомендуемое)

Перечень приборов, необходимых для технического обслуживания выключателя

Таблица А.1

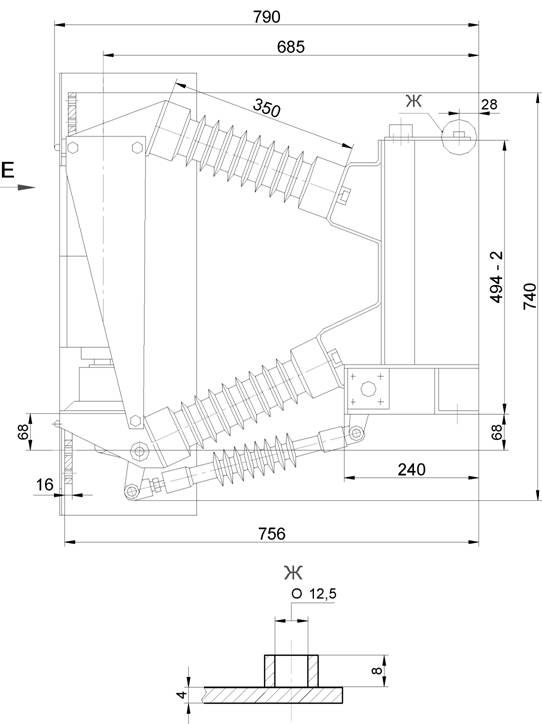

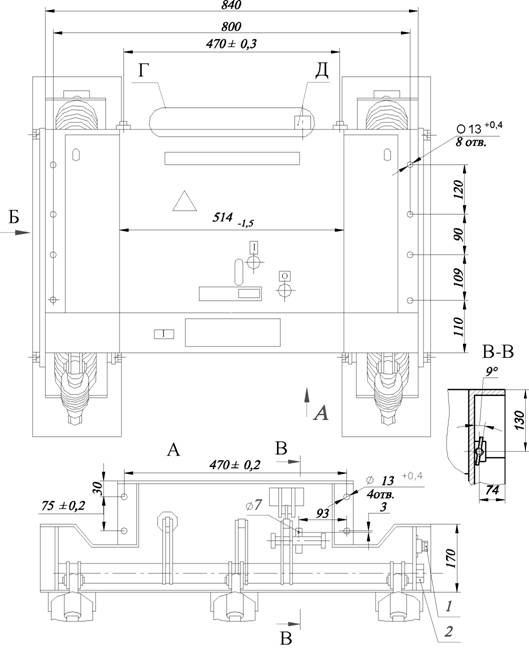

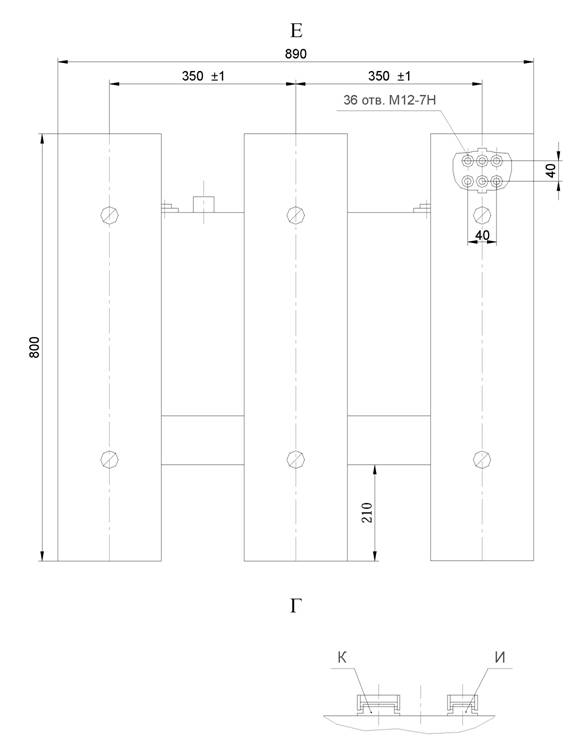

Приложение Б (справочное)

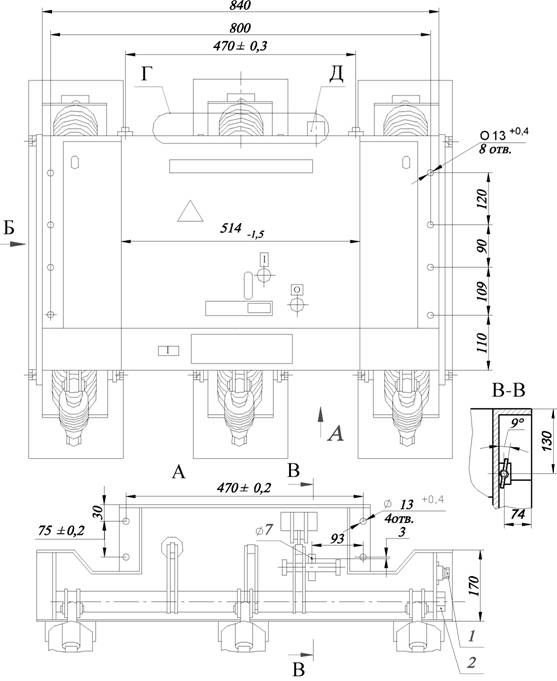

Габаритные, установочные и присоединительные размеры трехполюсного выключателя

1- болт заземления; 2- хвостовик вала

Рисунок Б.2

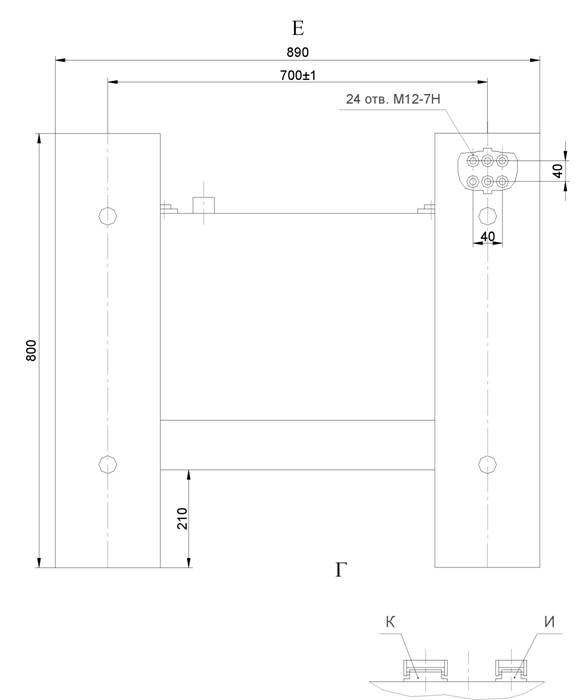

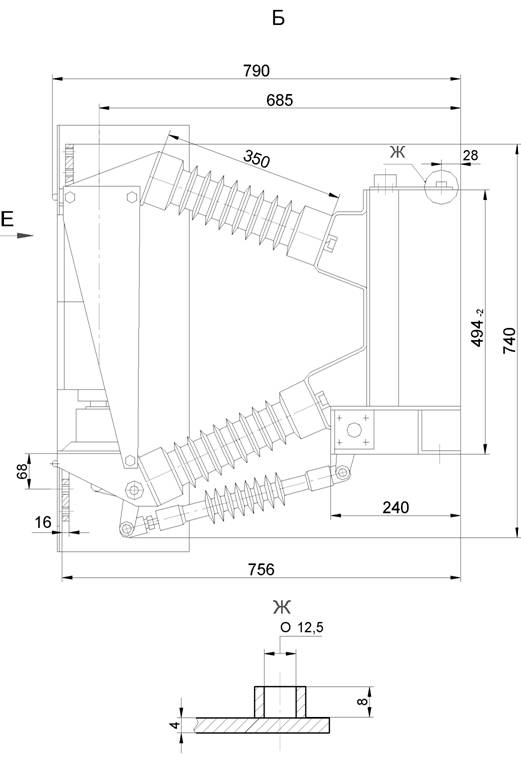

Приложение В (справочное)

Рисунок В.1

Габаритные, установочные присоединительные размеры двухполюсного выключателя

1- болт заземления; 2-хвостовик вала

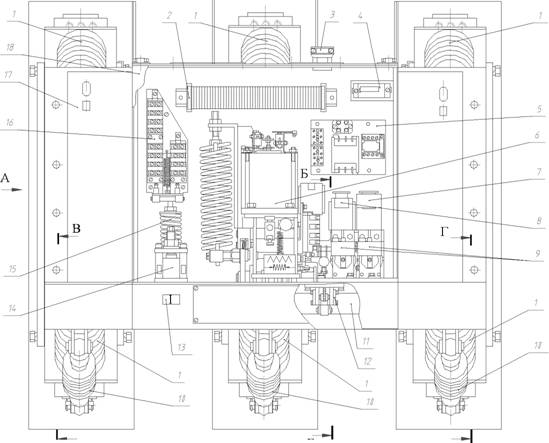

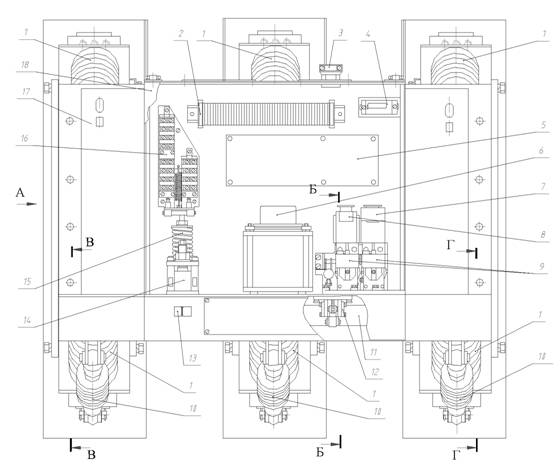

Приложение Г (справочное) Общий вид выключателя

- изолятор

- колодка клеммная

- зажим кабельный

- счетчик импульсов

- панель управления

- привод пружинный

- расцепитель с питанием от независимого источника

- отключающий электромагнит

- расцепитель максимального тока

- тяговый изолятор

- вал

- блок защелки

- флажок состояния выключателя

- демпфер

- пружина отключения

- переключатель для внешних вспомогательных цепей

- блок привода

В

Г

- крышка

Рисунок Г.1 Выключатель с пружинным приводом

- изолятор

- колодка клеммная

- зажим кабельный

- счетчик импульсов

- панель управления

- привод электромагнитный

- отключающий электромагнит

- отключающий электромагнит

- расцепитель максимального тока

- тяговый изолятор

- вал

- блок защелки

- флажок состояния выключателя

- демпфер

- пружина отключения

- переключатель для внешних вспомогательных цепей

- блок привода

- крышка

Рисунок Г.2 Выключатель с электромагнитным приводом

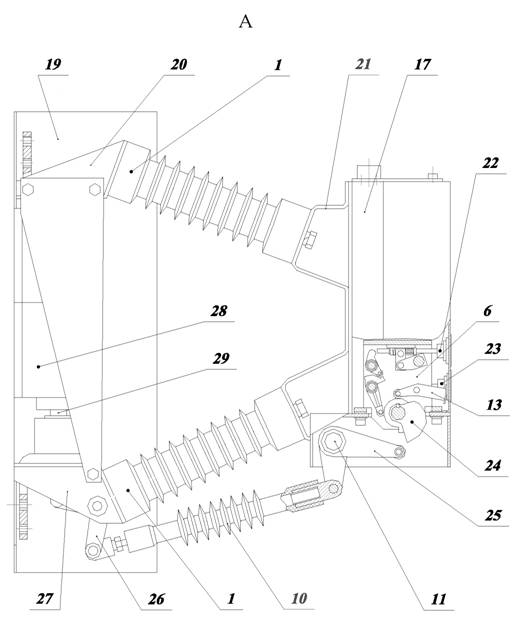

1-изолятор; 6 - пружинный привод; 10 - тяговый механизм; 11- вал; 13 - флажок состояния выключателя; 17 - блок привода; 19 - кожух; 20 - кронштейн; 21 - кронштейн; 22 - кнопка включения; 23 - кнопка отключения; 24 - кулачок; 25 - рычаг вала; 26 - рычаг; 27 - кронштейн; 28 - блок дугогасительный (полюс); 29 - риска на подвижном контакте

КДВ.

Рисунок Г.3

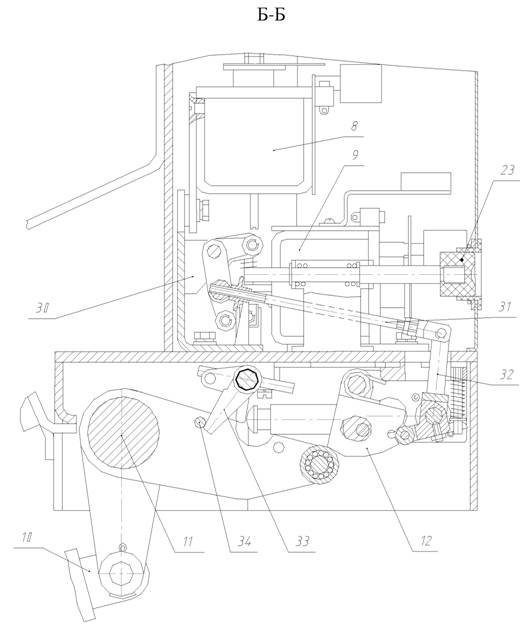

8 - отключающий электромагнит; 9 - расцепитель максимального тока; 10 - тяговый изолятор; 11 - вал; 12 - блок защелки; 23 - кнопка отключения; 30 - механизм отключения; 31- шпилька; 32 - рычаг блока защелки; 33 - рычаг; 34 - стержень.

Рисунок Г.4

В-В

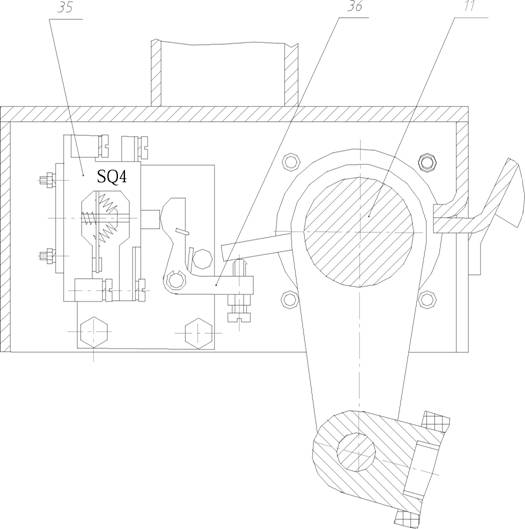

11 - вал; 35 - контактный узел; 36 - рычаг

Рисунок Г.5

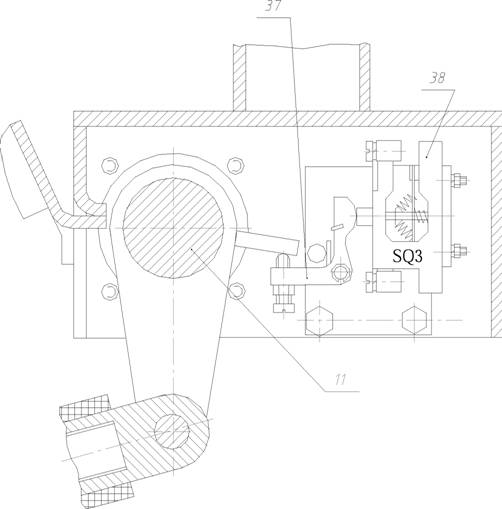

Г- Г

11- вал; 37 - контактный узел; 38 - рычаг

Рисунок Г.6

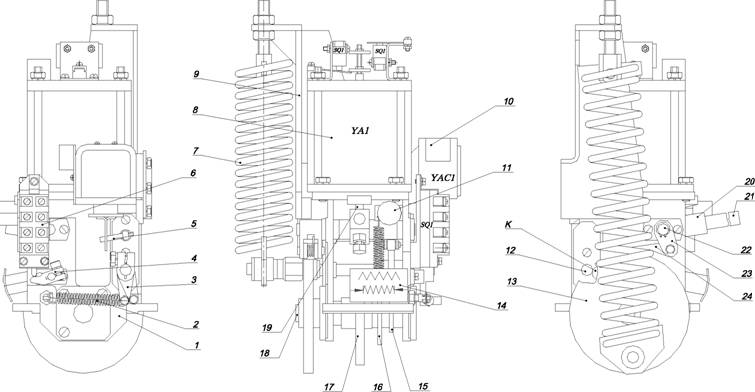

Приложение Д (справочное) Привод пружинный

Включающая пружина не заведена Включающая пружина заведена

1-корпус; 2-пружина; 3, 4, 20, 23-рычаг; 5-стержень; 6-блок вспомогательных контактов: 7-включающая пружина; 8-электромагнит завода пружины; 9-кронштейн; 10-включающий электромагнит; 11-кнопка местного включения; 12-запирающий валик; 13-храповое колесо; 14-флажок состояния; 15, 16, 17-кулачок; 18, 22 -вал; 19-тяга;

21-стержень; 24-собачка; К-упор уступа

Рисунок Д. 1

Приложение Ж (справочное)

Рекомендации по оценке коммутационного ресурса дугогасительных камер по операциям О для различных значений тока короткого замыкания

Таблица Ж.1

Примечание - Значения в скобках для двухполюсного выключателя_________

Приведенные данные могут быть использованы для прогнозирования отказов и сроков замены камеры при частых случаях короткого замыкания.

Для оценки реальной выработки контактов на штоке подвижного контакта камеры нанесена риска (индикатор износа) 29 (рисунок Г.3) по расстоянию от которой до фланца камеры можно судить о степени износа контактов. При видимом отсутствии зазора между риской и фланцем камеры дальнейшая эксплуатация камеры недопустима.

Приложение И (справочное)

Обозначение конструкторской документации и условные обозначения исполнений выключателей

Таблица И. 1
