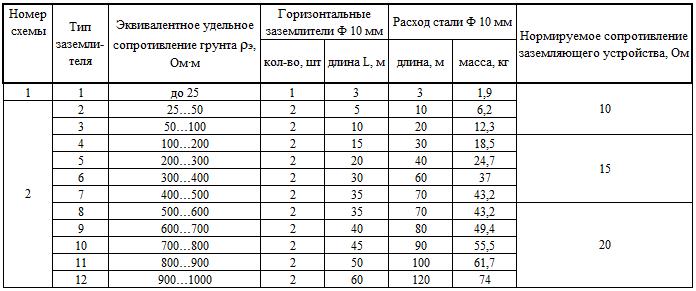

Заземлитель горизонтальный для деревянных опор ВЛ 6; 10; 20 кВ (ЭС 12)

Заземлитель горизонтальный для деревянных опор ВЛ 6; 10; 20 кВ (ЭС 12)

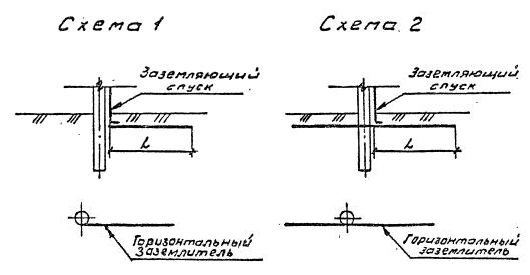

Присоединение заземлителей к опоре, соединение заземлителей между собой выполнить по разделу ЭС37.

Глубина укладки горизонтальных заземлителей 0,5 м, в пахотных землях-1 м, в скальных грунтах-0,1 м.

Объемы земляных работ по прокладке горизонтальных заземлителей приведены в разделе ЭС42.
