Синхронной называется машина переменного тока, ротор которой вращается с частотой, равной частоте вращения магнитного поля статора. Частота вращения синхронной машины в установившемся режиме не зависит от ее нагрузки и определяется частотой тока сети ƒ числом пар полюсов р машины: n = 60ƒ/р. Синхронные машины выпускаются с двумя типами роторов: явнополюсными и неявнополюсными.

Синхронная машина

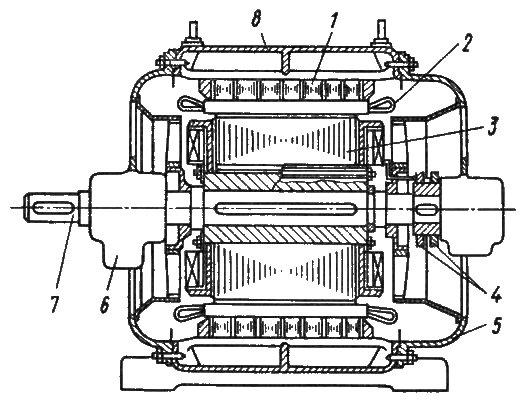

Рис. 84. Синхронная машина:
1 — сердечник статора; 2 — обмотка статора; 3 — полюс ротора; 4 — контактные кольца; 5 — подшипниковый щит; 6 — подшипник (корпус); 7 — вал; 8 — станина.

В станину синхронной машины с явнополюсным ротором запрессован сердечник 1 статора, в пазах которого уложена трехфазная обмотка 2 (рис. 84). В расточке сердечника статора размещен ротор. На валу явнополюсного ротора укреплены полюса 3 с обмотками возбуждения. Питание к обмоткам возбуждения подводится с помощью щеток и колец 4, изолированных от вала и друг от друга. Вал 7 опирается на подшипники 6, расположенные в подшипниковых щитах 5.

Явнополюсные роторы применяют при сравнительно невысоких частотах вращения синхронных машин (до 1500 об/мин) (рис. 85, а). Станина 13 имеет цилиндрическую форму и изготовляется литьем из серого чугуна, силумина. Внутри станина имеет продольные ребра 14, между которыми запрессован с помощью нажимных колец 10, пальцев 11 и шпилек 15 сердечник статора 12.

Сердечник статора изготовляют шихтовкой листов, штампованных из электротехнической стали толщиной 0,5 мм. Внешняя окружность листов имеет выступы или впадины для фиксации их в ребрах станины при сборке. По внутренней окружности заготовок сердечников равномерно предусмотрены пазы, в которых располагают активные проводники обмотки 9 статора. При сборке сердечника между пакетами 12 прокладывают листы с приваренными дистанционными прокладками, образующими вентиляционные каналы.

Устройство явнополюсного и неявнополюсного роторов

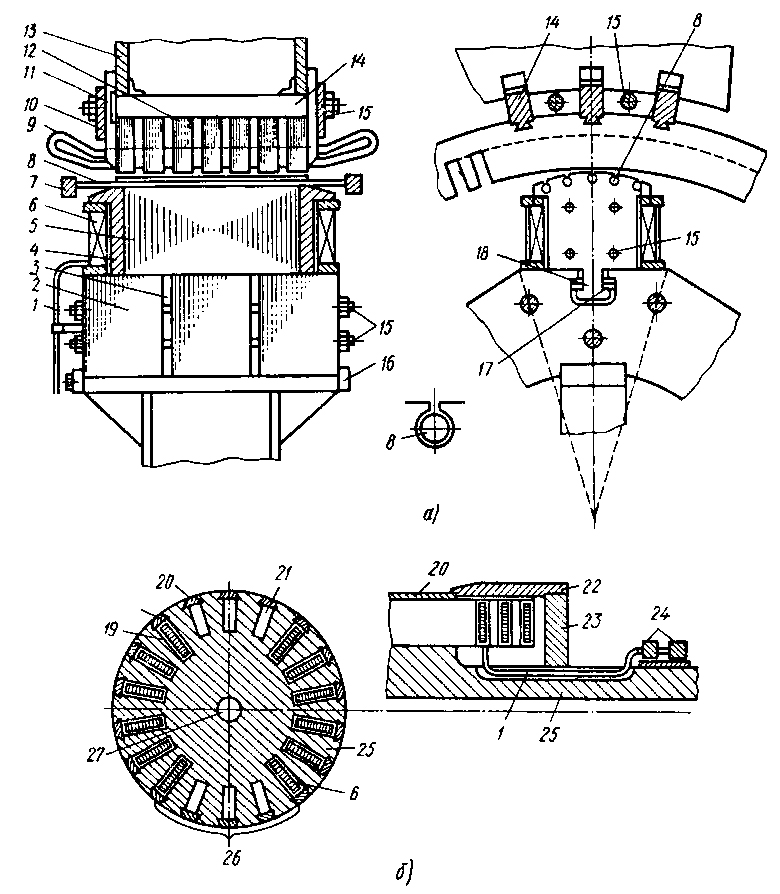

Рис. 85. Устройство явнополюсного (а) и неявнополюсного (б) роторов:
1 — отвод обмотки возбуждения; 2 — пакет ярма ротора; 3 — вентиляционный канал; 4 — нажимная шека полюса: 5 — полюс; 6 — обмотка возбуждения; 7 — замыкающее кольцо успокоительной обмотки; 8 — стержень успокоительной обмотки; 9 — обмотка статора; 10 — нажимное кольцо статора; 11 — нажимной палец; 12 — пакет статора; 13 — станина; 14 — ребро-клин; 15 — шпилька; 16 — корпус ротора; 17 — клин; 18 — хвостовик полюса ротора; 19 — паз ротора; 20 — стальные клинья; 21 — осевой охладительный канал; 22 — бандаж; 23 - центрирующее кольцо; 24 — контактные кольца; 25 — бочка ротора; 26 — большой зуб; 27 — осевой канал.

Сердечник явнополюсного ротора состоит из полюсов 5 и ярма 2, укрепленных на корпусе 16 (рис. 85, а). Полюса набирают из листов стали толщиной 1 — 1,5 мм и прессуют между литыми или кованными нажимными щеками 4 с помощью шпилек 15.

Ярма роторов машин малой и средней мощности выполняют массивными. В этом случае полюсы крепят к ярму радиальными болтами. В машинах большой мощности ярма выполняют шихтованными из штампованных листов стали СтЗ толщиной до 6 мм. Из листов образуют пакеты 2, разделенные каналами 3, и прессуют их стяжными шпильками. Полюсы соединяют с ярмом креплением Т-образных хвостовиков 18 в пазах ярма клиньями 17. На каждом полюсе установлена катушка 6 обмотки возбуждения. Выводы 1 от обмотки возбуждения соединены с контактными кольцами (не показаны).

В круглых пазах на поверхности полюсов уложены стержни 8 проводников успокоительной (демпферной) обмотки ротора, замкнутые на торцах накоротко кольцами 7.

Неявнополюсный ротор представляет собой цельную массивную цилиндрическую поковку, в которой сердечник ротора совмещен с валом (рис. 85, б). Для изготовления ротора (если его диаметр не превышает 800 мм) применяют углеродистую сталь. При больших размерах для повышения механической прочности конструкции используют специальную легированную сталь.

Неявнополюсный ротор (рис. 85, б) подвергается обработке, в процессе которой высверливается осевой канал 27, который необходим для контроля качества поковки и уменьшения внутренних напряжений в металле. Наружная поверхность бочки 25 имеет винтовую канавку глубиной и шириной около 5 мм для улучшения условий охлаждения. По образующим активной части профрезерованы пазы 19 и осевой охладительный канал 21 в большом зубе 26, свободном от обмотки. Пазы 19 с обмоткой 6 и аксиальные каналы забиты клиньями 20, которые держат обмотки. Выводы обмотки возбуждения соединены с контактными кольцами 24. Лобовые части обмотки укреплены бандажами 22 из высокопрочной немагнитной стали. Бандажи охватывают центрирующие кольца 23, которые выполняют упругими.
