Механическая характеристика представляет собой зависимость угловой скорости или частоты вращения вала от вращающего момента на валу.

Механические характеристики электродвигателей разделяют на виды в зависимости от их жесткости. Жесткость характеристики определяется степенью изменения скорости при одинаковом приращении момента.

По жесткости механические характеристики электродвигателей бывают следующими:

  • абсолютно жесткая,
  • жесткая (с изменением момента скорость изменяется мало),
  • мягкая (с изменением момента скорость изменяется значительно).

Характеристики первого вида имеют синхронные двигатели; второго — двигатели постоянного тока независимого возбуждения и асинхронные двигатели (на рабочих участках характеристик); третьего — двигатели постоянного тока последовательного возбуждения. Двигатели постоянного тока смешанного возбуждения в зависимости от исполнения системы возбуждения могут иметь характеристики двух последних видов.

Механическая характеристика, полученная при удовлетворении всех номинальных условий, называется естественной.

Реостатные характеристики асинхронного двигателя получают при изменении сопротивления роторной цепи. Конструктивно это осуществимо для двигателей, имеющих выводы обмоток ротора. Поэтому реостатные характеристики получают только для двигателей с фазным ротором.

Искусственные механические характеристики можно получить изменением числа пар полюсов обмотки статора. Изменения числа пар полюсов можно достигнуть двумя путями: размещением в пазах обмотки статора двух независимых обмоток и видоизменением схемы соединений одной обмотки переключением. Наиболее широко в практике применяют переключения типа Y-YY и Δ-YY (рис. 89).

Схемы соединения обмоток многоскоростных двигателей
Рис. 89. Схемы соединения обмоток многоскоростных двигателей:
а - двойная звезда, б — треугольник, в — звезда

Комбинация из двух независимых обмоток на статоре, каждая из которых имеет переключение полюсов в соотношении 1 : 2, позволяет изготовлять четырехскоростные двигатели. При этом, комбинируя схемы обмоток, добиваются такого сочетания характеристик, которые при регулировании скорости могут обеспечить либо постоянство момента М = const, либо постоянство мощности Р2 = const.

Рабочие характеристики электродвигателей постоянного тока

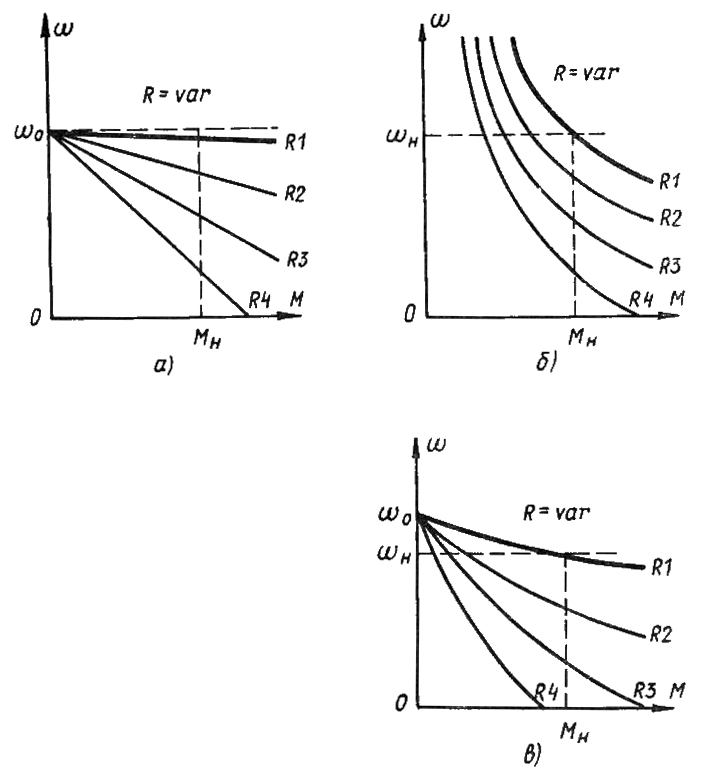

Рис. 90. Рабочие характеристики электродвигателей постоянного тока

Рабочие характеристики двигателей постоянного тока получают изменением сопротивления цепи якоря и изменением напряжения питания якоря (рис. 90).

У двигателей параллельного и последовательного возбуждения введение дополнительного сопротивления в цепь якоря меняет характеристики, они становятся мягче (рис. 90 а, б), а у двигателя смешанного возбуждения сохраняют как особенности своей формы, так и общий характер расположения относительно естественной характеристики (рис. 90, в).
