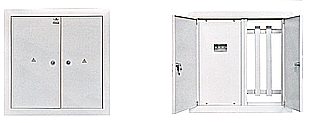

КОРПУС ДЛЯ ЩИТА ЭТАЖНОГО

Щитки этажные ЩЭ предназначены для приема, распределения и учета электроэнергии напряжением 220В, защиты групповых линий квартир при перегрузках и коротких замыканиях, защиты от поражения электрическим током, размещения слаботочных сетей, сборки щитов этажных. Установочные элементы монтажной рамы закреплены в щите.

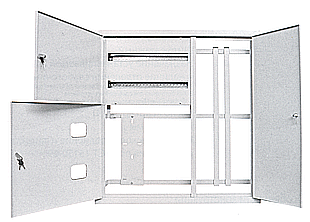

Состоит из трех отсеков:

  • вводно-учетный-позволяет разместить до 4 счетчиков;
  • распределительный-позволяет установить до 9 модулей на каждую квартиру, доступ к токоведущим частям закрыт;
  • слаботочный-позволяет проложить телевизионную сеть, радиосеть, телефонную линию и т.д.

Дополнительно по теме

Щиты распределительные ЩРН, ЩРВ

Щиты учетно-распределительные ЩРУН

Щиты с монтажной панелью ЩРНМ, ЩМП

Устройство этажное распределительное УЭРМС

Устройство этажное распределительное блочного типа УЭРБ

Панели для установки однофазного счетчика ПУ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

ЩЭ - *яяя*яяя**яяУХЛ4

|яяяя|яяя|яяяя|яяяя|Климатическое исполнение и категория размещения

|яяяя|яяя|яяяя|Номер схемы

|яяяя|яяя|Число квартир

|яяяя|Назначение устанавливаемой аппаратуры и наличие слаботочного отделения:

|яяяя|1-распределительный (с аппаратами защиты вводов)

|яяяя|2-без слаботочного отделения

|яяяя|3-наличие слаботочного отделения

|Щиток этажный

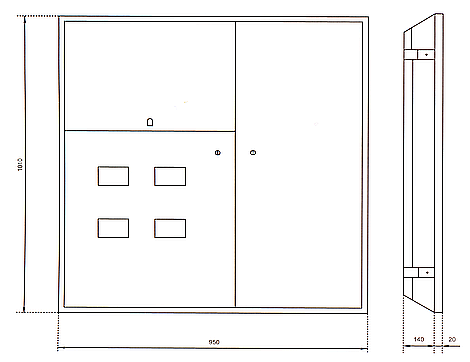

Габариты: 1010х950х160

Степень защиты: IP30

Толщина стенок 1-1.2 мм
