ЩИТЫ РАСПРЕДЕЛИТЕЛЬНЫЕ ЩРН, ЩРВ

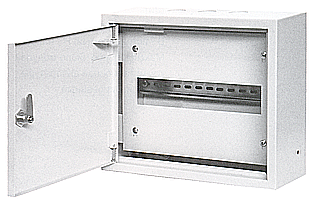

Щиты распределительные ЩРН, ЩРВ предназначены для установки модульного оборудования. Используются для электромонтажа в жилых, административных и производственных зданиях. Щиты имеют металлический сварной корпус с толщиной металла 0.8-1.2 мм. Позволяют разместить до 72 однополюсных автоматических выключателей серии ВА47-63, ВА47-29. Степень защиты щитов IP31. Предусмотрена возможность крепления шин N и PE, а также заземления двери и корпуса.

Дополнительно по теме

Щиты учетно-распределительные ЩРУН

Щиты с монтажной панелью ЩРНМ, ЩМП

Устройство этажное распределительное УЭРМС

Устройство этажное распределительное блочного типа УЭРБ

Корпус для щита этажного ЩЭ

Панели для установки однофазного счетчика ПУ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

ЩzzzzРzzzzВ(Н)z-z**zzzzМ

|zzzzz|zzzzz|zzzzzz|zzzzz|Модернизированный

|zzzzz|zzzzz|zzzzzz|Число модулей коммутационной аппаратуры

|zzzzz|zzzzz|В-встраиваемый, Н-навесной

|zzzzz|Распределительный

|Щит

Вид

Маркировка

Габариты, мм

Количество модулей



ЩРН-9

ЩРН-12

220х300х120

220х300х120

9

12

ЩРН-15

220х400х120

15

ЩРН-18М

220х400х120

18

ЩРН-18

ЩРН-24

350х300х120

350х300х120

18

24

ЩРН-36

480х300х120

36

ЩРН-48

610х300х120

48

ЩРН-54

500х400х120

54

ЩРВ-9

ЩРВ-12

260х340х120

260х340х120

9

12

ЩРВ-18

ЩРВ-24

390х340х120

390х340х120

18

24

ЩРВ-36

520х340х120

36

ЩРВ-48

650х340х120

48

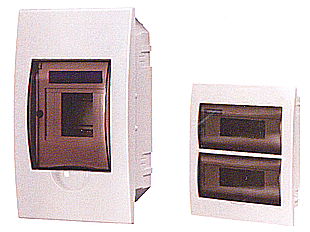

Щиты распределительные пластиковые предназначены для установки модульной аппаратуры.

ЩРН-П и ЩРВ-П IP40

Максимальное количество модулей: от 3 до 45.

Выштампованные вводы для кабелей со всех сторон.

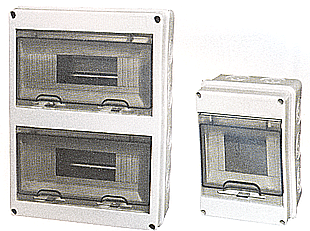

ЩРН-П и ЩРВ-П IP65

Максимальное количество модулей: от 5 до 24.

Герметичный корпус.

Возможность опломбировки.

Выламываемые вводы для кабелей со всех сторон.

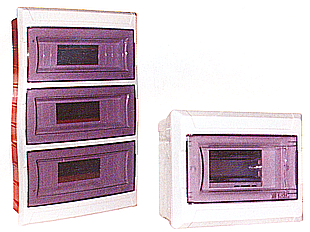

ЩРН-Пм и ЩРВ-Пм IP40

Максимальное количество модулей: от 3 до 36.

Выштампованные вводы для кабелей со всех сторон.

Выполнены из самозатухающего пластика.
