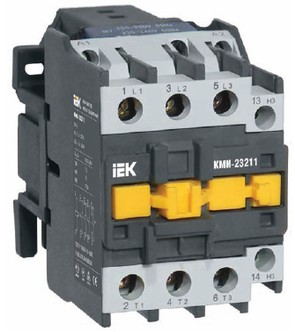

Контакторы малогабаритные серии КМИ

Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3). а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую).

Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).

Существуют два способа монтажа контакторов:

1. Быстрая установка на DIN-рейку:

КМИ от 9 А до 32 А (1 и 2 габариты) - 35 мм: КМИ от 40 А до 95 А (3 и 4 габариты) -35 и 75 мм.

2. Монтаж при помощи винтов.

Дополнительно по теме

Контакторы малогабаритные КМЭ

Контакторы КМИ в оболочке

Контакторы серии КТИ

Контакторы серии КТ

Пускатели серии ПРК

Применение контакторов

Технические характеристики контакторов

Параметры

Типоисполнение КМИ

10910

10911

11210

11211

11810

11811

22510

22511

23210

23211

34012

35012

46512

48012

49512

Номинальное рабочее напряжение переменного тока Ue, В

230, 400, 660

Номинальное напряжение изоляции Ui, В

660

Номинальное импульсное напряжение Uimp, кВ

6

Номинальный рабочий ток Ie, категория применения АС-3, А

9

12

18

25

32

40

50

65

80

95

Условный тепловой ток Ith, категория применения АС-1, А

25

25

32

40

50

60

80

80

125

125

Номинальная коммутируемая мощность по АС-3, кВт

230 В

2,2

3

4

5,5

7,5

11

15

18,5

22

25

400 В

4

5,5

7,5

11

15

18,5

22

30

37

45

660 В

5,5

7,5

10

15

18,5

30

33

37

45

45

Максимальная кратковременная нагрузка, А

162

216

324

450

576

720

900

1170

1440

1710

Номинальное напряженно катушки управления Uс, В

24, 36, 110, 230, 400

Время срабатывания, мс

замыкание

12-22

12-22

12-22

15-24

15-24

20-26

20-26

20-26

20-35

20-35

размыкание

4-19

4-19

4-19

5-19

5-19

8-12

8-12

8-12

6-20

6-20

Коммутационная нзносо-устойчивость, млн. циклов

АС-3

1,7

1,7

1,4

1,4

1,6

1,5

1,4

1,4

1,2

0,9

АС-1

0,55

0,7

1,0

1,3

1,3

1,3

1,3

1,4

1,2

0,7

Механическая износоустойчивость, млн. циклов

2

2

2

2

2

1,5

1,5

1,5

1,5

1,5

Реле электротепловое серии РТИ

Реле электротепловое серии РТИ является электрическим коммутационным устройством, имеющим собственное потребление энергии. Электротепловое реле серии РТИ предназначено для защиты электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора. Устанавливается непосредственно на контакторах серии КМИ. Для защиты от короткого замыкания должны быть предусмотрены предохранители или автоматические выключатели на соответствующее значение номинального тока срабатывания.

Руководство по выбору

Название

Габарит

Предел регулировки тока уставки, А

Типоисполнеие контакторов

РТИ-1301

РТИ-1302

РТИ-1303

РТИ-1304

РТИ-1305

РТИ-1306

РТИ-1307

РТИ-1308

РТИ-1310

РТИ-1312

РТИ-1314

1

0,1...0,16

0,16...0,25

0,25...0,4

0,4...0,63

0,63...1,0

1,0...1,6

1,6...2,5

2,5...4,0

4,0...6,0

5,5...8,0

7,0...10,0

КМИ-10910, КМИ-10911, КМИ-11210, КМИ-11211, КМИ-11810, КМИ-11811, КМИ-22510, КМИ-22511

РТИ-1316

РТИ-1321

РТИ-1322

1

9,0...13,0

12,0...18,0

17,0...25,0

КМИ-11210, КМИ-11211, КМИ-11810, КМИ-11811, КМИ-22510, КМИ-22511

КМИ-11810, КМИ-11811, КМИ-22510, КМИ-22511

КМИ-22510, КМИ-22511

РТИ-2355

2

28,0...36,0

КМИ-23210, КМИ-23211

РТИ-3353

РТИ-3355

РТИ-3357

РТИ-3359

РТИ-3361

РТИ-3363

РТИ-3365

3

23,0...32,0

30,0...40,0

37,0...50,0

48,0...65,0

55,0...70,0

63,0...80,0

80,0...93,0

КМИ-34012, КМИ-35012, КМИ-46512, КМИ-48012, КМИ-40512

КМИ-34012, КМИ-35012, КМИ-46512, КМИ-48012, КМИ-40512

КМИ-35012, КМИ-46512, КМИ-48012, КМИ-40512

КМИ-46512, КМИ-48012, КМИ-40512

КМИ-46512, КМИ-48012, КМИ-40512

КМИ-48012, КМИ-40512

КМИ-40512

Пломбирование прозрачной крышки, защищающей диск регулировки уставки, исключает несанкционированный доступ к регулировкам рабочих значений тока уставки.

Технические характеристики силовой цепи

Параметры

РТИ-1301... РТИ-3353

РТИ-3355... РТИ-3365

Диапазон уставок реле, А

0,1-32

30-93

Номинальное рабочее напряжение, В

660

660

Номинальное напряжение изоляции, В

660

660

Номинальное импульсное напряжение, кВ

6

6

Частота, Гц

50

50

Сечение присоединяемых проводников, мм кв.

Гибкий кабель без наконечника

1,5-10

4-35

Гибкий кабель с наконечником

1-4

4-35

Жесткий кабель

1-6

4-35

Процесс повторного включения может происходить в двух режимах: ручном и автоматическом.

Наличие кнопки "ТЕСТ" позволяет проверить работоспособность аппарата до его подключения в силовую цепь.

Дополнительные устройства для контакторов КМИ и КТИ

Приставки контактные ПКИ предназначены для расширения возможностей использования контакторов в системах автоматизации технологических проектов. Пневматические приставки выдержки времени ПВИ позволяют получить задержку замыкания или размыкания вспомогательной цепи от 0.1 до 180 с. Используются совместно с контакторами серии КМИ и КТИ.

Приставки контактные ПКИ

Приставки выдержки времени ПВИ

Наименование

Количество и вид контактов

ПКИ-04

ПКИ-11

ПКИ-20

ПКИ-22

ПКИ-40

1з+1р

2з+2р

ПВИ-11 задержка при вкл. 0,1-30 сек.

ПВИ-12 задержка при вкл. 10-180 сек.

ПВИ-13 задержка при вкл. 0,1-3 сек.

ПВИ-21 задержка при откл. 0,1-30 сек.

ПВИ-22 задержка при откл. 10-180 сек.

ПВИ-23 задержка при откл. 0,1-3 сек.

1з+1р

1з+1р

1з+1р

1з+1р

1з+1р

1з+1р

Технические характеристики

Характеристики

ПКИ

ПВИ

Номинальное рабочее напряжение переменного тока, В

до 660

до 660

Номинальное рабочее напряжение постоянного тока, В

до 400

до 400

Номинальный ток, А

10

10

Минимальная включающая способность

U, B

24

-

I, mA

10

-

Диапазон выдержки времени, с

-

0,1-180

Катушки управления для контакторов КМИ и КТИ

Катушки служат для управления контакторами при помощи подачи тока по цепи управления.

Механизмы блокировки для реверсивной схемы КМИ

Механизмы блокировки предназначены для механической блокировки реверсивных контакторов, исключая их одновременное включение.

Катушка управления для КМИ(09-18 А) 110В

Катушка управления для КМИ(09-18 А) 230В

Катушка управления для КМИ(09-18 А) 24В

Катушка управления для КМИ(09-18 A) 36В

Катушка управления для КМИ(09-18 А) 400В

Катушка управления для КМИ(25-32 А) 110В

Катушка управления для КМИ(25-32 А) 230В

Катушка управления для КМИ(25-32 А) 24В

Катушка управления для КМИ(25-32 А) 36В

Катушка управления для КМИ(25-32 А) 400В

Механизм блокировки для КМИ (09-32 А)

Механизм блокировки для КМИ (40-95А)

Катушка управления для КМИ(40-95 А) 110В

Катушка управления для КМИ(40-95 А) 230В

Катушка управления для КМИ(40-95 А) 24В

Катушка управления для КМИ(40-95 А) 36В

Катушка управления для КМИ(40-95 А) 400В

Катушка управления НУ(115-150 А) 400В

Катушка управления НУ(115-150 А) 230В

Катушка управления НУ(185-225 А) 400В

Катушка управления КУ(185-225 А) 230В

Катушка управления КУ(265-330 А) 400В

Катушка управления КУ(265-330 А) 230В

Катушка управления КУ 400 А 400В

Катушка управления КУ 400 А 230В

Катушка управления КУ 500 А 400В

Катушка управления КУ 500 А 230В

Катушка управления КУ 630 А 400В

Катушка управления КУ 630 А 230В
