Контакторы малогабаритные КМЭ

Контакторы малогабаритные серии КМЭ

Контакторы электромагнитные серии КМЭ представляют собою коммутационные аппараты и предназначаются для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сети переменного тока частотой 50/60 Гц с напряжением до 660 В (категория применения АС-3) и для дистанционного управления электрическими цепями в которых ток включения равен номинальному току нагрузки (категории применения АС-1).

Совместно с тепловыми реле контакторы осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.

Преимущества:

  • 1.Наличие дополнительных контактов.
  • 2.Сменная катушка управления.
  • 3.Возможность реализации реверсивного варианта управления.
  • 4.Возможность использования большого ряда дополнительных устройств.

5.Номинальное напряжение катушки управления Uc = 220, 380 В.

Дополнительно по теме

Контакторы малогабаритные КМИ

Контакторы КМИ в оболочке

Контакторы серии КТИ

Контакторы серии КТ

Пускатели серии ПРК

Применение контакторов

Технические характеристики

Параметры

КМЭ-0910

КМЭ-1210

КМЭ-1810

КМЭ-2510

КМЭ-3210

КМЭ-4011

КМЭ-5011

КМЭ-6511

КМЭ-8011

КМЭ-9511

Номинальная мощность

4

5,5

7,5

11

15

18,5

22

30

37

45

Номинальный рабочий ток, А

АС-1

25

27

32

43

55

60

100

115

133

145

АС-3

9

12

18

25

32

40

50

65

80

95

Количество полюсов

Наличие дополнительных контактов

1NO

1NO+1NC

Износостойкость (электрическая) циклов

2

2

2

2

2

2

2

1,6

1,6

1,6

20

20-15

20-7

15-7

15-7

10-7

7

7-6

7,5

7,5

Износостойкость (мех.), млн. циклов

20

20

20

20

20

20

20

20

10

10

Номинальное рабочее напряжение переменного тока, Ue, В

230, 400, 660

Основные дополнительные принадлежности для контакторов

Блоки вспомогательных контактов

ПКЭ-02, ПКЭ-04, ПКЭ-11, ПКЭ-20, ПКЭ-22, ПКЭ-40

Реле времени

ПВЭ-11, ПВЭ-12, ПВЭ-13, ПВЭ-21, ПВЭ-22, ПВЭ-23

Блокировочные устройства

механическая блокировка до 32 А

механическая блокировка от 40 А

Реле перегрузки

РТЭ-1305 РТЭ-1306 РТЭ-1307 РТЭ-1308 РТЭ-1310 РТЭ-1312 PTЭ-1314 РТЭ-1316 РТЭ-1321

РТЭ-2322

РТЭ-2353

РТЭ-2355

РТЭ-3353 РТЭ-3355 РТЭ-3357

РТЭ-3359 РТЭ-3361 РТЭ-3363

РТЭ-3365



Дополнительные устройства

Дополнительные устройства предназначены для расширения возможности использования контакторов в системах автоматизации технологических процессов; облегчают монтаж и позволяют существенно облегчить эксплуатацию электроустановок, обеспечивая гибкость и адаптивность согласно техническим условиям клиента.

Приставки контактные ПКЭ

Предназначены для увеличения количества вспомогательных контактов контакторов КМЭ и КТЭ. На каждый из контакторов можно установить 2- или 4-контактную приставку с различным набором размыкающих и замыкающих контактов. Контактные приставки механически соединяются с контакторами и фиксируются при помощи защелки. Номинальное рабочее напряжение переменного тока 690 В или постоянного тока 440 В. Степень защиты IP 20. Ток термической стойкости Ith=10A.

Приставки выдержки времени ПВЭ

Предназначены для увеличения количества вспомогательных контактов контакторов КМЭ. Позволяют получить задержку замыкания или размыкания вспомогательной цепи от 0,1 до 180 сек. Приставка имеет один нормально разомкнутый (N0) и один нормально замкнутый (NC) контакт. Контактная приставка механически соединяется с контакторами и фиксируется при помощи защелки. Способ крепления обеспечивает жесткую и надежную связь между контактной приставкой и контактором.

Номинальное рабочее напряжение переменного тока 690 В или постоянного тока 440 В. Степень защиты IP20. Ток термической стойкости Ith=10A. Габаритные размеры 44х47х38, мм.

Наимено-вание

Кол-во контактов

Кол-во модулей

Габаритные размеры, мм

ПКЭ-11

2

25х47х38

ПКЭ-20

ПКЭ-02

ПКЭ-22

4

44х47х38

ПКЭ-40

ПКЭ-04

Наимено-вание

Диапазон выдержки времени, с

Кол-во контактов

Кол-во модулей

ПВЭ-11

0,1-3

при вкл.

4

ПВЭ-12

0,1-30

при вкл.

ПВЭ-13

10-180

при вкл.

ПВЭ-21

0,1-3

при выкл.

ПВЭ-22

0,1-30

при выкл.

ПВЭ-23

10-180

при выкл.

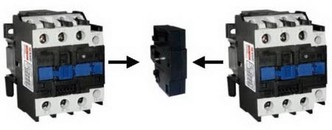

Блокировочное устройство БКЭ

Блокировочные устройства предназначены для исключения одновременного включения контакторов на общей платформе в реверсивных схемах и схемах АВР.

Контактор крепится сбоку, оснащен двумя группами нормально разомкнутых вспомогательных контактов. Одновременно с механической блокировкой может осуществляться электрическая блокировка. По сравнению с изделиями того же класса отечественного и зарубежного производства, габаритные размеры контакторов КМЭ меньше почти на 30%, и удовлетворяют требованиям предъявляемым к современной электротехнической продукции. Выпускаются блокировочное устройство до 32 А и блокировочное устройство до 95 А.

Реле перегрузки (тепловое реле) РТЭ

Тепловые реле серии РТЭ предназначены для защиты трех-фазных асинхронных электродвигателей с короткозамкнутым ротором от токовых перегрузок недопустимой продолжительности, в том числе возникающих при выпадении одной из фаз. Реле применяются в качестве комплектующих изделий в схемах управления электроприводами в цепях переменного тока напряжением 660 В, частотой 50-60 Гц и постоянного тока напряжением 440 В. Номинальное рабочее напряжение Ue=660В; номинальное напряжение изоляции Ui=690В.

Катушки управления серии КМЭ

Наименование

Номинальное напряжение, В

КМЭ 09А 18А 110В

КМЭ 09А-18А 230В

КМЭ 09А-18А 24В

КМЭ 09А-18А 36В

КМЭ 09А-18А 400В

КМЭ 25А-32А 110В

КМЭ 25А-32А 230В

КМЭ 25А-32А 24В

КМЭ 25А-32А 36В

КМЭ 25А-32А 400В

КМЭ 40А-95А 110В

КМЭ 40А-95А 230В

КМЭ 40А-95А 24В

КМЭ 40А-95А 36В

КМЭ 40А-95А 400В

110

230

24

36

400

110

230

24

36

400

110

230

24

36

400

Наименование

Диапазон регулировки, А

Масса реле, кг

РТЭ-1305

РТЭ-1306

РТЭ-1307

РТЭ-1308

РТЭ-1310

РТЭ-1312

PT3-1314

РТЭ-1316

РТЭ-1321

РГЭ 1322

0,63-1

1-1,6

1,6-2,5

2,5-4

4-6

5,5-8

7-10

9-13

12-18

17-25

0,165

РТЭ-2353

РТЭ-2355

23-32

30-40

0,32

РТЭ-3353

РТЭ-3355

РТЭ-3357

РТЭ-3359

РТЭ-3361

РТЭ-3363

РТЭ-3365

23-32

30-40

37-50

48-65

55-70

63-80

80-93

0,51




КМЭ 09А-18А

КМЭ 09А-32А

КМЭ 09А-95А

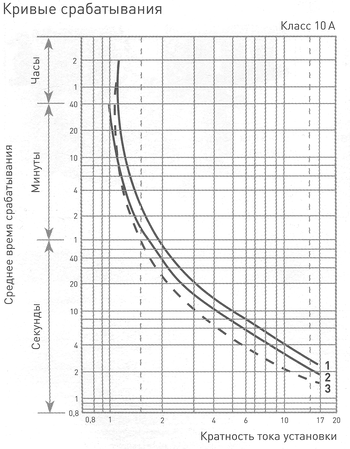

Время-токовые характеристики РТЭ

1-симметричный трехфазный режим из холодного состояния,

2-симметричный двухфазный, режим из холодного состояния,

3-симметричный трехфазный режим после длительного протекания номинального тока (горячее состояние).
