Монтаж ограничителя мощности ( PF+FG)

Ставится после Р 616 или Р 645 на токопроводящую жилу.

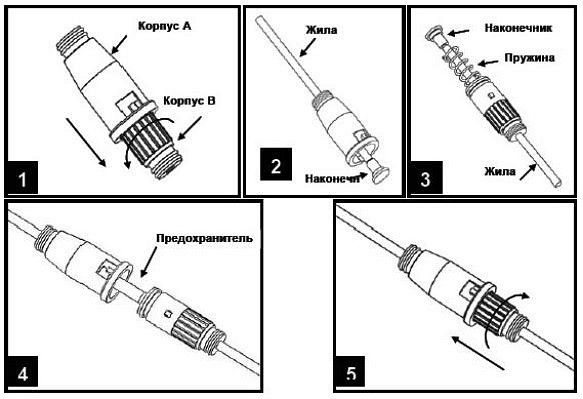

• Открыть держатель, раскручивая и рассоединяя корпус (рис. 1).

• Провести жилу через корпус "А" и подсоединить её к наконечнику (рис. 2).

• Провести встречную жилу и пружину через корпус "В" и подключить к наконечнику (рис. 3).

• Вставить предохранитель (F) в корпус "В" и присоединить к корпусу "А" (рис. 4).

• Закрыть держатель, соединив оба корпуса, поворачивая вправо до упора (рис. 5).

Для подключения жилы к наконечнику следует оголить конец жилы на 10-15 мм, ввести ее в наконечник и осуществить опрессовку шестигранной матрицей применяя пресс-клещи R 05.

Дополнительно по теме

Монтаж СИП

Средства механизации для раскатки СИП-2

Монтаж анкерных зажимов и подвески для СИП-2

Монтаж герметичных и влагозащищенных зажимов

Монтаж герметичных зажимов и наконечников

Установка фасадных креплений

Монтаж ограничителей мощности

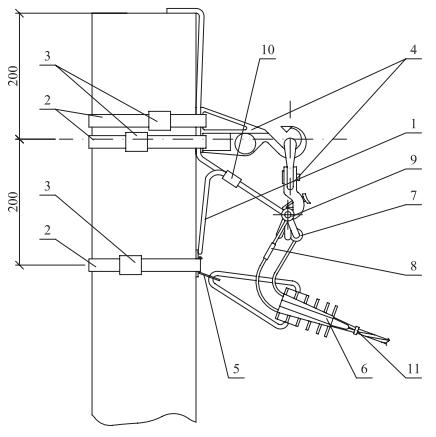

Установка ограничителя мощности (ОМ) от ВЛ к вводам

При подключении двух абонентов от одной опоры вместо зажима Р 71 экономически целесообразно применять зажим с раздельной затяжкой болта Р 72 предназначенный для 2-х ответвлений из одной точки. При подключении трех и более абонентов применять зажим с раздельной затяжкой болта Р 74 предназначенный для 4-х ответвлений из одной точки.

Ограничитель мощности (ОМ) состоит из корпуса предохранителя PF 16 или PF 25 для жил сечением 16 или 25 мм кв., предохранителя FG 102 - FG 263 на допустимый ток нагрузки от 2 до 63А.

При однофазном вводе ограничитель мощности (ОМ) -1 шт устанавливается на токопроводящую жилу, при 3х фазном вводе устанавливается 3 шт (на каждую токопроводящую жилу).

1. Крепление дано для опор ВЛ со стойками типа СВ 95.

2. Комплект промежуточной подвески ES 1500 Е устанавливается на "флажок" верхнего заземляющего проводника стойки, а кронштейн СА16 должен устанавливаться на "флажок" заземляющего проводника ЗП6.

Позиция

Наименование, обозначение

Кол-во

Масса, кг

1

Заземляющий проводник 3П6 см. 25.0017-43

0,65

0,5

2

Металлическая лента 20x0,7x1000 мм F207

3

0,078

3

Скрепа NC20

3

0,01

4

Комплект промежуточной подвески ES 1500 E

1

0,65

5

Кронштейн анкерный СА 16

1

0,1

6

Натяжной зажим DN 123 для СИП 2x16 - 4x25

1

0,11

7

Зажим с раздельной затяжкой болтов Р 71 для ответвления жилы СИП сечением 16, 25 и 35 мм кв.

2

0,125

8

Ограничитель мощности ОМ

1 (3)



9

Зажим Р 72 для ЗП6

1

0,1

10

Плашечный зажим CD35

1

0,13

11

Стяжной хомут Е778, для фазных жил сечением больше 70 мм кв. Е260

3

0,015
