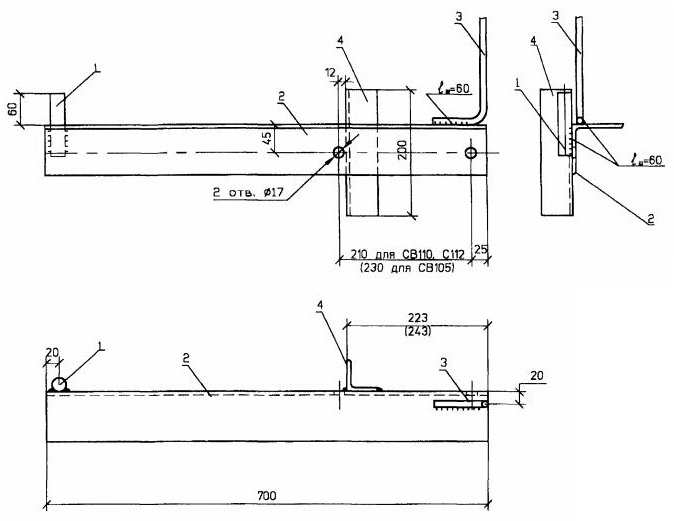

Траверса ТМ101 23.0067-20

Поз.

Обозначение

Наименование

Кл-во

Масса, кг

Примечание

1

Г0СТ2590-88

Круг 22 L=120

1

0,36



2

ГОСТ8509-93

Уголок 63x63x5 L=700

1

3,38



3

Г0СТ2590-88

Круг 10 L=1300

1

0,80



4

ГОСТ8509-93

Уголок 50x50x5 L=200

1

0,76

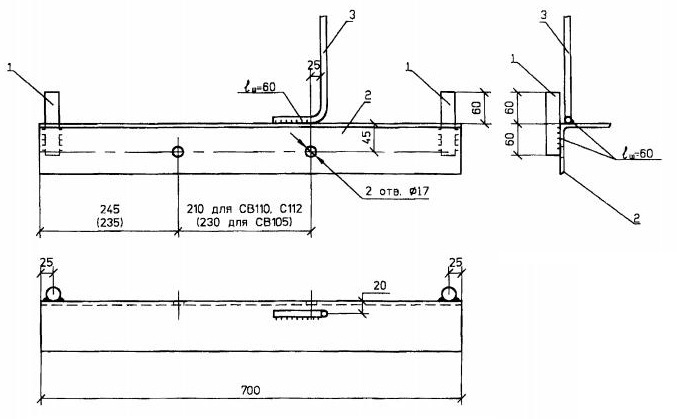

Траверса ТМ102 23.0067-21

Поз.

Обозначение

Наименование

Кл-во

Масса, кг

Примечание

1

Г0СТ2590-88

Круг 22 L=120

1

0,36



2

ГОСТ8509-93

Уголок 63x63x5 L=700

1

3,38



3

Г0СТ2590-88

Круг 10 L=1900

1

1,17
