Присоединение грозозащитного троса

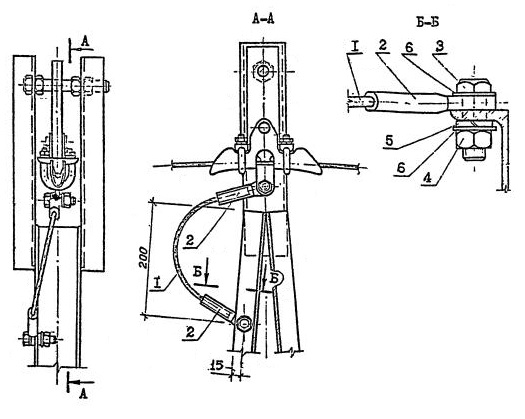

Присоединение грозозащитного троса к тросостойке железобетонных промежуточных опорах ВЛ 35кВ на вибрированных стойках (5.407-146.I-06)

1. На настоящем чертеже показано присоединение грозозащитного троса к заземленной металлоконструкции тросостойки железобетонных промежуточных опор на вибрированиых стойках по типовым конструкциям серии 3.407.1-163, выпуск I.

2. Контактная поверхность тросостойки должна быть зачищена до металлического блеска и покрыта слоем технического вазелина, после чего выполняется болтовое соединение заземляющего проводника с тросостойкой.

3. Места с нарушенным лакокрасочный покрытием тросостойки после болтового соединения контактных поверхностей должны быть загрунтованы и окрашены в два слоя.

Поз.

Наименование

НТД

Кол.

Масса, кг

1

2

3

4

5

6

Заземляющий проводник:

а) канат стальной спиральный типа ЛК-О конструкции 1х7 (1+6) 8,0 Г-В-Н-ОЖ-140;

б) провод стальной многопроволочный марки ПС сечением 35 мм2

Зажим заземляющий типа ЗПС-35-3В

Болт М16х60.46.01

Гайка М16.4.01

Шайба пружинная 17Л65Г

Шайба 17.01

ГОСТ 3062-80

ТУ 14-4-661-75

ТУ 34-27-11002-85

ГОСТ 7798-70

ГОСТ 5915-70

ГОСТ 6402-70

ГОСТ 11371-78

~320 мм

2

2

2

2

2

0,11

0,26

0,06

0,02

0,02



Присоединение грозозащитного троса к тросостойке железобетонных опор анкерного типа ВЛ 35 кВ на вибрированных стойках (5.407-146.I-07)

Спецификацию и примечания смотри в разделе 5.407-146.I-06

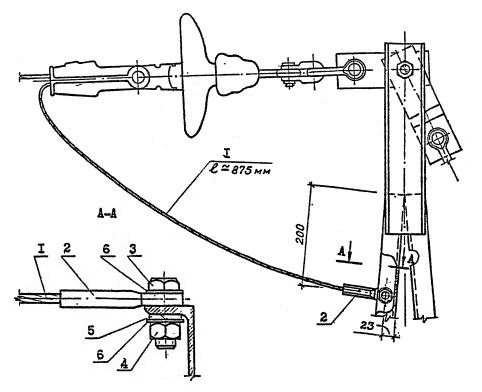

Присоединение грозозащитного троса к тросостойке железобетонное промежуточных опор с концевым креплением троса ВЛ 35 кВ на вибрированных стойках (5.407-146.I-08)

Спецификацию и примечания смотри в разделе 5.407-146.I-06

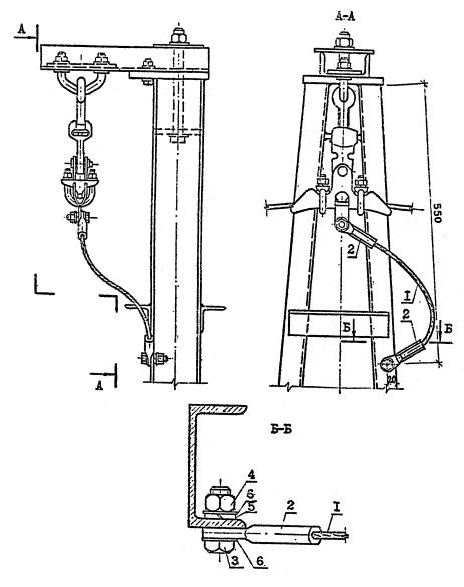

Присоединение грозозащитного троса к тросостойке железобетонное промежуточных опор ВЛ 35 кВ на центрифугированных стойках (5.407-146.I-09)

1. На настоящем чертеже показано присоединение грозозащитного троса к заземленной металлоконструкции тросостойки железобетонных промежуточных опор на центрифугированных стойках по типовым конструкциям серии 3.407.1-164.

2. Контактная поверхность тросостойки должна быть зачищена до металлического блеска и покрыта слоем технического вазелина, после чего выполняется болтовое соединение заземляющего проводника с тросостойкой.

3. Места с нарушенным лакокрасочный покрытием тросостойки после болтового соединения контактных поверхностей должны быть загрунтованы и окрашены в два слоя.

4. Спецификацию смотри в разделе 5.407-146.I-06

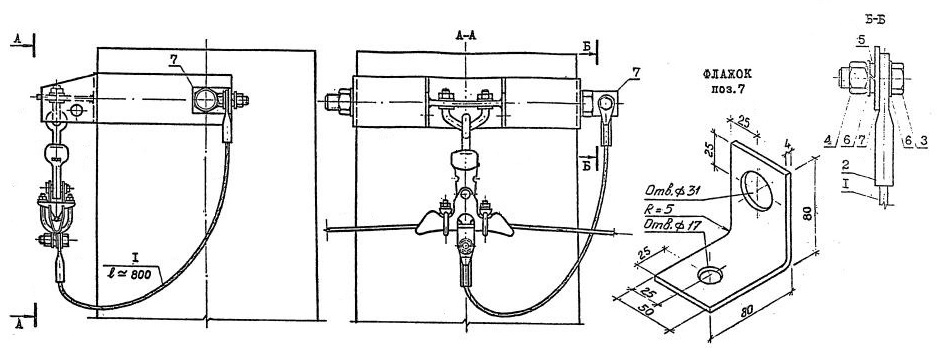

Присоединение грозозащитного торса к полухомуту железобетонных промежуточных опор ВЛ 35 кВ на центрифугированных стойках (5.407-146.I-10)

1. На настоящем чертеже показано присоединение грозозащитного троса к заземленной металлоконструкции полухомута железобетонных промежуточных опор на центрифугированных стойках по типовым конструкциям серии 3.407.1-164.

2. Контактная поверхности полухомута и флажка поз. 7 должны быть зачищена до металлического блеска и покрыты слоем технического вазелина, после чего выполняются болтовые соединение заземляющего проводника с флажком и флажка с полухомутом.

3. Места с нарушенным лакокрасочным покрытием полухомута и флажка после болтовых соединений контактных поверхностей должны быть загрунтованы и окрашены в два слоя.

Поз.

Наименование

НТД

Кол.

Масса, кг

Поз. с 1 по 6 включительно смотри в разделе 5.407-146.I-06

7

Флажок - сталь полосовая 50х4 мм

ГОСТ 103-76

165 мм

0,25

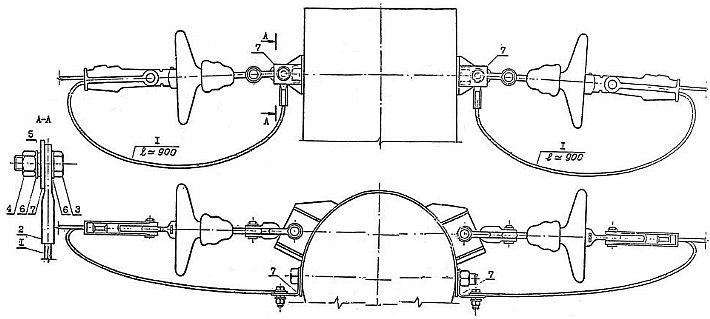

Присоединение грозозащитного торса к хомуту железобетонных опор анкерного типа ВЛ 35 кВ на центрифугированных стойках (5.407-146.I-II)

1. На настоящем чертеже показано присоединение грозозащитного троса к заземленной металлоконструкции полухомута железобетонных опор анкерного типа на центрифугированных стойках по типовым конструкциям серии 3.407.1-164.

2. Контактная поверхности полухомута и флажков поз. 7 должны быть зачищены до металлического блеска и покрыты слоем технического вазелина, после чего выполняются болтовые соединение заземляющих проводников с флажками и флажков с полухомутами.

3. Места с нарушенным лакокрасочным покрытием полухомута и флажков после болтовых соединений контактных поверхностей должны быть загрунтованы и окрашены в два слоя.

Поз.

Наименование

НТД

Кол.

Масса, кг

Поз. с 1 по 6 включительно смотри в разделе 5.407-146.I-06

7

Флажок - сталь полосовая 50х4 мм (смотри раздел 5.407-146.I-10)

ГОСТ 103-76

165 мм

0,25

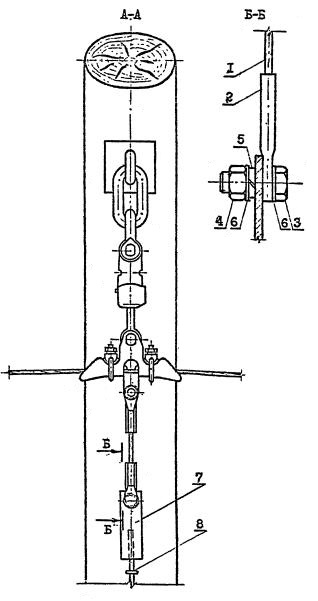

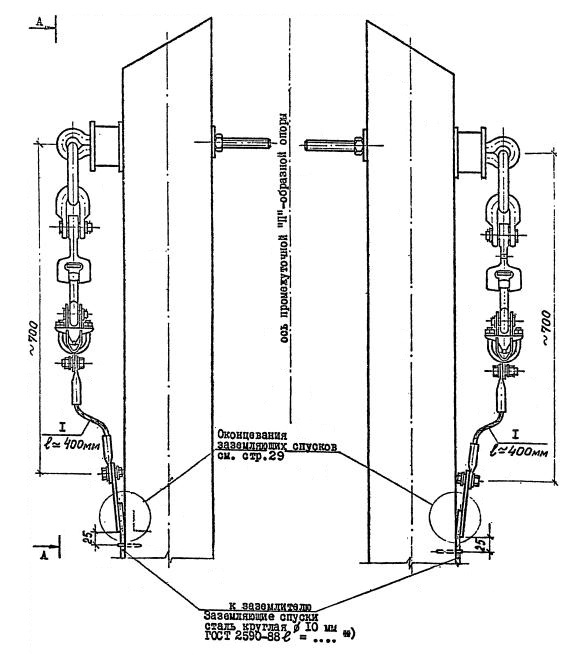

Присоединение грозозащитного троса к заземляющему спуску на деревянных промежуточных опорах ВЛ 35 кВ (5.407-146.I-I2)

1. На настоящем чертеже показано присоединение грозозащитных тросов к заземляющим спускам деревянных промежуточных опор по проекту № 1349 тм-т.2. ин-та "Энергосетьпроект"

2. Контактные поверхности флажков поз. 7 должны быть зачищены до металлического блеска и покрыты слоем технического вазелина, далее выполняются болтовые соединения заземляющих проводников с флажками заземляющих спусков, после чего флажки должны быть загрунтованы и окрашены в два слоя.

* Длина l заземляющего спуска до разъемного соединения, приведенного в разделе 5.407-146.I-I8, определяется габаритом конкретного типоразмера опоры.

Поз.

Наименование

НТД

Кол.

Масса, кг

Поз. с 1 по 6 включительно смотри в разделе 5.407-146.I-06

7

8

Флажок - сталь полосовая 50х4 мм (смотри раздел 5.407-146.I-I8)

Скоба - сталь круглая 6 мм (смотри раздел 5.407-146.I-I8)

ГОСТ 103-76

ГОСТ 2590-88

140 мм

0,22

0,024

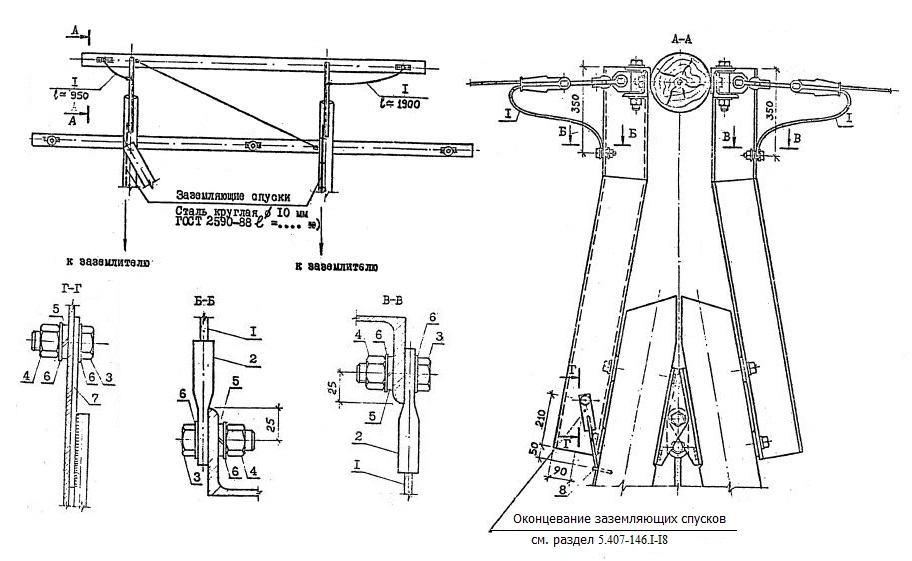

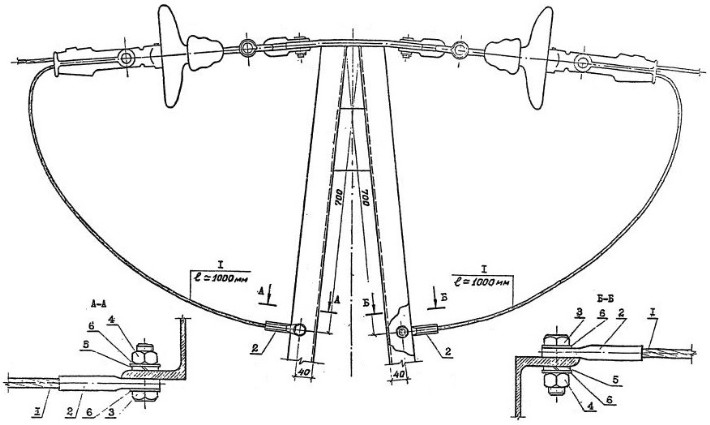

Присоединения грозозащитных тросов к тросостойкам на деревянных опорах анкерного типа ВЛ-35 кВ (5.407-146.I-I3)

Поз.

Наименование

НТД

Кол.

Масса, кг

Поз. с 1 по 6 включительно смотри в разделе 5.407-146.I-06

7

8

Флажок - сталь полосовая 50х4 мм (смотри раздел 5.407-146.I-I8)

Скоба - сталь круглая 6 мм (смотри раздел 5.407-146.I-I8)

ГОСТ 103-76

ГОСТ 2590-88

140 мм

0,22

0,024



1. На настоящем чертеже показаны присоединения грозозащитных тросов и заземляющих спусков к тросостойкам деревянных опор анкерного типа по проекту № 1349 тм-т.3 ин-та "Энергосетьпроект"

2. Контактные поверхности тросостоек и флажков поз. 7 должны быть зачищены до металлического блеска и покрыты слоем технического вазелина, далее выполняются болтовые соединения заземляющих проводников и флажков заземляющих спусков с тросостойками.

3. Места с нарушенным лакокрасочным покрытием тросостоек, а также флажки заземляющих спусков после болтовых соединений контатктных поверхностей должны быть загрунтованы и окрашены в два слоя

* Длина l заземляющего спуска до разъемного соединения, приведенного в разделе 5.407-146.I-I8, определяется габаритом конкретного типоразмера опоры.
