Выбор проводов

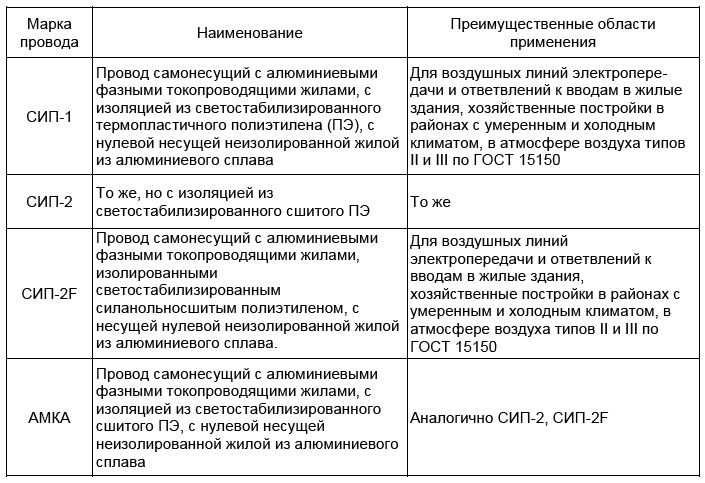

Марки, наименования и преимущественные области применения самонесущих изолированных проводов без несущего элемента приведены в таблице 1.

Таблица 1

Благодаря высоким механическим свойствам и устойчивостью к повышенным температурам применение проводов с изоляцией из светостабилизированного сшитого полиэтилена является более преимущественным, так как позволяет повысить пропускную способность ВЛИ и увеличить надёжность работы линии в целом.

Электрические и механические параметры проводов приведены в таблицах 2, 3, 5 и 7.

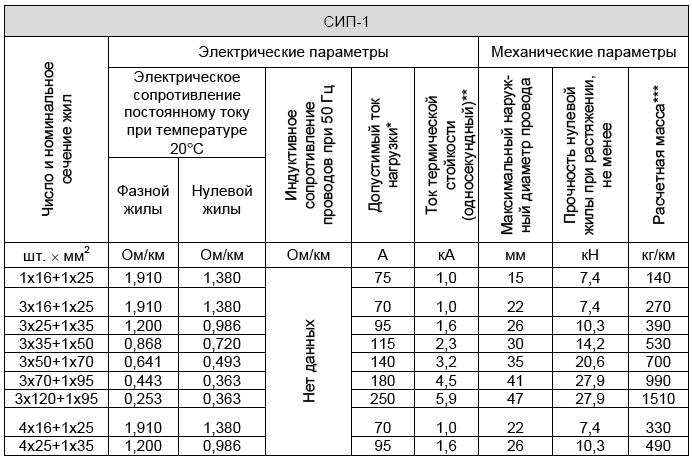

Таблица 2

* Допустимый ток нагрузки проводов указан при температуре окружающей среды 25°С, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2. При расчётных температурах окружающей среды, отличающихся от 25 °С, необходимо применять поправочные коэффициенты, приведённые в таблице 4.

** Допустимые токи короткого замыкания проводов должны быть не более указанных в таблицах 2 и 3. При продолжительности короткого замыкания, отличающейся от 1 с, значения, указанные в таблицах 2 и 3, необходимо умножить на поправочный коэффициент К, рассчитанный по формуле:

где t - продолжительность короткого замыкания, с.

*** Расчетная масса приведена в качестве справочной величины

В таблице 2 приведены основные типоразмеры проводов марки СИП-1.

Провода этой марки сечением фазных проводников 16 и 25 мм могут быть изготовлены без отдельного нулевого несущего проводника. В этом случае нулевой и все фазные проводники имеют одинаковое сечение, материал нулевого проводника - алюминий.

По требованию заказчика допускается изготовления всех типоразмеров СИП-1 с дополнительной изолированной жилой сечением 16 или 25 мм2 для подключения цепей освещения.

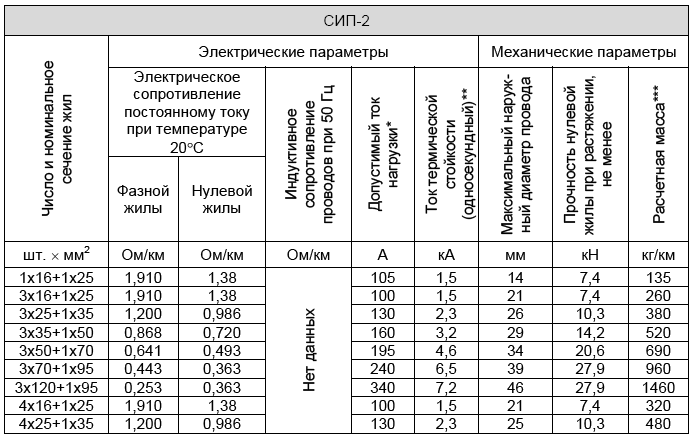

Таблица 3

*, **, *** См. примечание к таблице 2

В таблице 3 приведены основные типоразмеры проводов марки СИП-2.

Провода этой марки сечением фазных проводников 16 и 25 мм2 могут быть изготовлены без отдельного нулевого несущего проводника. В этом случае нулевой и все фазные проводники имеют одинаковое сечение, материал нулевого проводника - алюминий.

По требованию заказчика допускается изготовления всех типоразмеров СИП-2 с дополнительной изолированной жилой сечением 16 или 25 мм2 для подключения цепей освещения.

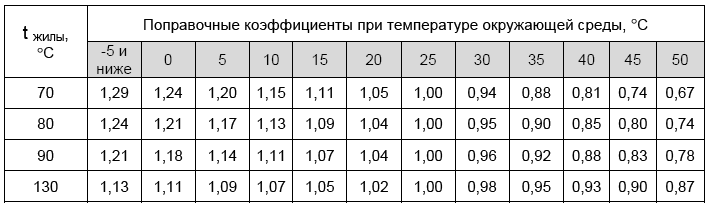

Таблица 4

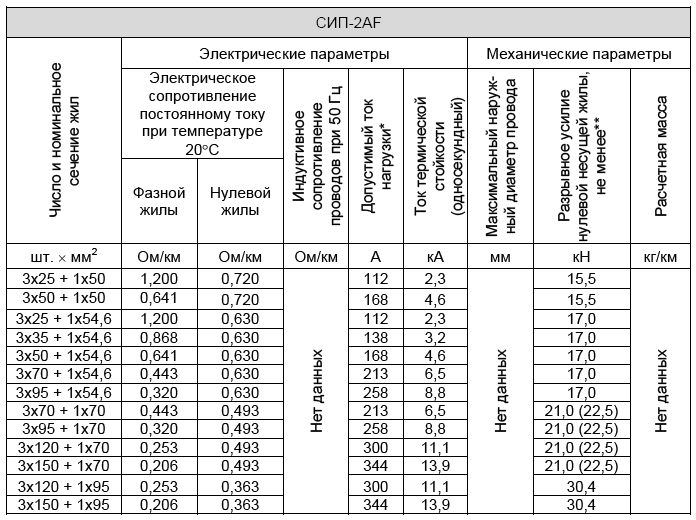

Таблица 5

* Указан допустимый ток нагрузки проводов при температуре окружающей среды 30°С, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2. При расчётных температурах окружающей среды, отличающихся от 30°С, необходимо применять поправочные коэффициенты, указанные в таблице 6.

** Указано разрывное усилие для сечений 50, 54.6 и 70 мм2 с количеством проволок в жиле 7; в скобках с количеством проволок в жиле 12; для сечения 95 мм2 с количеством проволок 19.

В таблице 5 приведены основные типоразмеры проводов марки СИП-2АР. По требованию заказчика все типоразмеры провода этой марки могут быть изготовлены с дополнительными изолированными жилами сечением 16 и 25 мм2 для подключения цепей освещения. Количество дополнительных жил при этом равно 1, 2 или 3.

Таблица 6

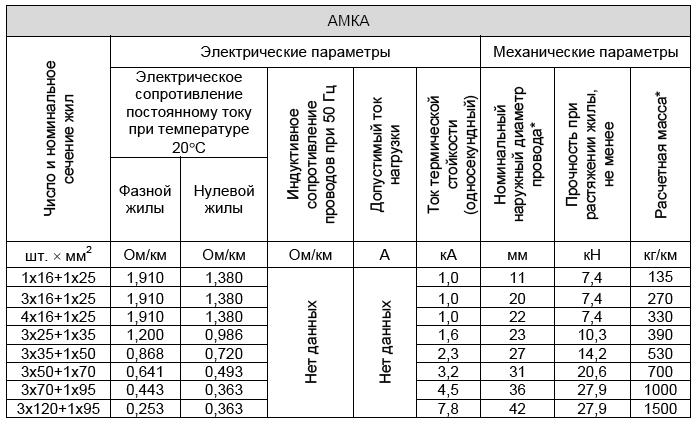

Таблица 7

* Приближенное значение

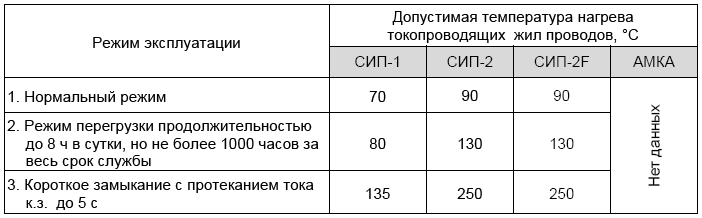

Допустимые температуры нагрева проводов

Таблица 8

Выбор сечений проводов

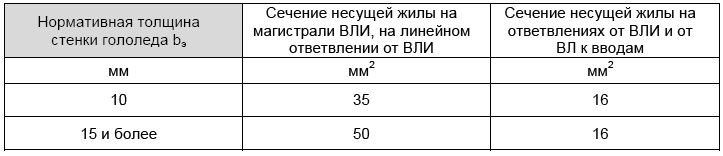

На ВЛИ при применением СИП с неизолированным нулевым несушим проводником по условиям механической прочности следует применять провода с учётом требований главы 2.4 Правил устройства электроустановок (ПУЭ) 7-го издания [1]. Минимально допустимые сечения жил указаны в таблице 9.

На магистральных участках ВЛИ рекомендуется применять провода сечением не менее 50 мм2.

Таблица 9
