Ремонт выключателей ВМГ-133

Ремонт выключателей ВМГ-133 начинают с внешнего осмотра, проверяя состояние сварных швов рамы, целость отключающих пружин, отсутствие трещин и сколов на фарфоровых частях опорных изоляторов и фарфоровых тяг, наличие и целость крепежных деталей, отсутствие течи масла в месте выхода хвостовика розеточного контакта из цилиндра и в штуцере, который крепит указатель уровня масла к корпусу цилиндра. Убеждаются в прочности посадки цилиндров на опорные изоляторы и крепления рычагов на валу, отсутствии повреждений в тягах и рычагах; проверяют целость и прочность резьбовых соединений на вилках и тягах. Все обнаруженные дефекты устраняются при ремонте.

При наличии заеданий в масляном буфере его разбирают и после промывки в чистом трансформаторном масле всех деталей собирают вновь. В пружинном буфере в случае ослабления или повреждения пружины ее заменяют новой заводского изготовления.

Для проверки состояния дугогасительной камеры разбирают цилиндр выключателя (рис. 1) в следующем порядке.

ВМП-10

ВМГ-133

Ремонт масляных выключателей

Техническое описание ВПМ

Вынимают контактный стержень, предварительно отсоединив его от фарфоровой тяги. Отвертывают болты крышки проходного изолятора и снимают ее с цилиндра. Вынимают бакелитовую изоляцию (распорный цилиндр) 1, дугогасительную камеру 2 и опорный бакелитовый цилиндр 3.

Состояние розеточного контакта определяют осмотром и ощупыванием рукой. В случае неисправности розеточного контакта 4 отвертывают гайку 7 и вынимают контакт, фанерное кольцо 5, прокладки 6 розеточного контакта 4. Чтобы не повредить уплотняющую прокладку 6 при отвертывании гайки 7, розеточный контакт удерживают гаечным ключом, который надевают на гайку, служащую для присоединения шин РУ к выключателю.

Разборку и ремонт розеточного контакта начинают с отвертывания винтов, удерживающих контактные пружины, затем отвертывают болты, крепящие гибкие связи к сегментам, и извлекают контактные ламели. Ламели предварительно маркируют, чтобы установить их на те же места. При небольшом обгорании ламелей их осторожно очищают напильником, а сильно обгоревшие - заменяют новыми. Поврежденные или ослабшие пружины ламелей заменяют новыми заводского изготовления. Сломанное гетинаксовое кольцо, в котором расположены ламели розеточного контакта, заменяют новым, изготовленным из листового гетинакса, соответствующего размера. Негодные пластины на токоведущих гибких связях заменяют новыми из меди или латуни соответствующих марок и сечений.

При ремонте тщательно осматривают состояние внутренних стенок и перегородок дугогасительных камер и вертикального канала, через который проходит подвижный токоведущий стержень, и в случае необходимости детали дугогасительных камер заменяют

новыми. Поврежденные лаковые поверхности, а также нижнюю кромку и вырез бакелитового цилиндра тщательно очищают и лаковый покров их восстанавливают нанесением двух слоев бакелитового лака, просушивая каждый слой в течение 2-3 ч при температуре 50-60° С.

Слегка оплавленный наконечник токоведущего стержня опиливают напильником, а сильно оплавленный заменяют новым, который навертывают на токоведущий стержень до отказа, а затем закрепляют по окружности стыка в трех точках.

Разрушенные частично (до 30%) армировочные швы опорных изоляторов восстанавливают, для чего удаляют предварительно поврежденный шов, очищают его от остатков замазки и заливают новым армировочным составом, приготовленным непосредственно перед заливкой. Если армировочный шов поврежден на большем участке (свыше 30% общей длины шва), изолятор армируют заново.

Перед сборкой цилиндра все его детали необходимо промыть чистым трансформаторным маслом.

При сборке цилиндра следует проверить расположение гасительной камеры по отношению к розеточному контакту, что

имеет существенное значение для нормальной работы. Розеточный контакт устанавливают на уплотняющей прокладке, поверхности которой покрывают глифталевым лаком.

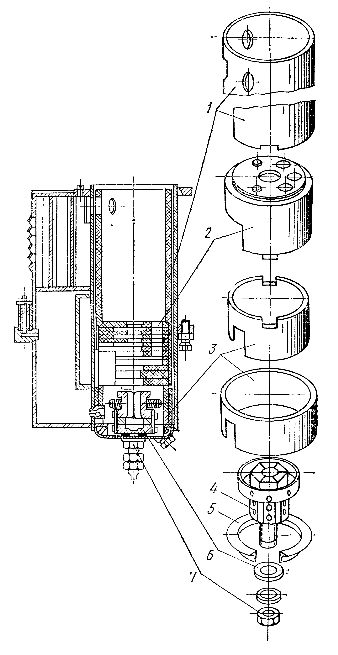

Рис. 1. Разборка ци линдра выключателя ВМГ-133: 1 - распорный бакелитовый цилиндр, 2 - дугогасительная камера, 3 - опор ный бакелитовый цилиндр, 4 - розеточный контакт, 5 - фанерное кольцо, 6 - прокладка розеточного контакта, 7 - гайка

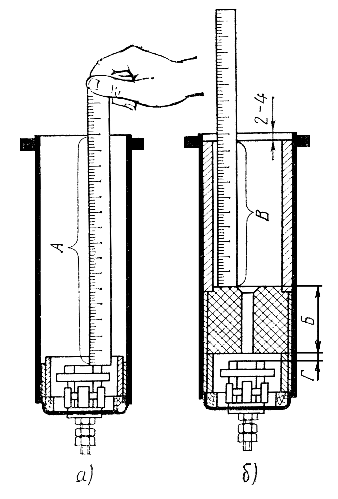

Рис. 2. Проверка подкамерного расстояния: а - измерение расстояния от розеточного контакта до края цилиндра, б - измерение расстояния от камеры до края цилиндра

Установив и закрепив гайками розеточный контакт, проверяют расстояние от него до верхней кромки цилиндра, а зачем монтируют дугогасительную камеру. Расстояние между дугогасительной камерой и розеточным контактом Г (рис. 2) определяют подсчетом на основании измерения в натуре высоты Б дугогасительной камеры (измерение проводят до установки камеры в цилиндр), высоты А - от розеточного контакта до верхнего торца цилиндра и высоты В - от дугогасительной камеры до верхнего торца цилиндра. Г=А-(Б+В). Это расстояние должно быть равно 15± 1 мм. Для получения этого размера можно менять высоту В установки камеры в цилиндре, подкладывая картонные шайбы между фанерным кольцом и нижним опорным цилиндром.

При установке дугогасительной камеры в цилиндр выхлопные отверстия камеры следует располагать со стороны сдвоенных опорных изоляторов. Распорные бакелитовые цилиндры надо устанавливать так, чтобы имеющиеся в них отверстия или пазы для выхода газов совпали с соответствующими отверстиями в стальном цилиндре.

Усилие контактных пружин определяют динамометром при выдвижении токоведущего стержня из розеточного контакта. Оно должно составлять 70-100 Н.

После установки внутренних деталей и проверки правильности их расположения на цилиндре закрепляют крышку с проходным изолятором, предварительно смазав уплотнение в пазу. Болты затягивают равномерно и без перекосов.

Контактный стержень в правильно собранном цилиндре перемещается легко, без заеданий и входит в розеточный контакт на глубину не менее 40 мм в отключенном положении выключателя.

Собранные и проверенные цилиндры навешивают па опорные изоляторы, причем расстояние между осями цилиндров не должно превышать 250±3 мм.

После установки цилиндров к тяге механизма управления присоединяют контактный стержень и затем приступают к регулированию выключателя. Для этого монтируют привод к масляному выключателю, а на вал выключателя насаживают рычаг так, чтобы угол между осью центров рычага и вертикалью при отключенном выключателе составлял 52°, после чего закрепляют рычаг установочным винтом.

Выключатель должен быть отрегулирован так, чтобы ход контактных стержней был равен 250±5 мм, а угол поворота вала выключателя от положения "Включено" до положения "Отключено" был симметричен и равнялся 54° (рис. 3). Эти величины регулируются при помощи пружинного и масляного буферов, которые должны ограничивать ход короткого плеча среднего рычага выключателя.

Пружинный буфер во включенном положении выключателя должен сжиматься на 13-15 мм. Кроме того, между шайбой пружинного буфера и его корпусом во включенном положении выключателя должен быть зазор 0,5-1,5 мм. При меньшем зазоре ограничение хода вала выключателя может наступить преждевременно, что не позволит удерживающей защелке механизма привода стать на свое место и таким образом обеспечить удержание выключателя во включенном положении. При зазоре более 1,5 мм контактные стержни во время включения заходят слишком глубоко в розеточный контакт, что может привести к удару в основание контакта и поломке фарфоровых тяг и опорных изоляторов. Зазор регулируется шайбами, которые подкладывают между головкой стержня и шайбой пружинного буфера.

Для проверки наличия запасного хода контактных стержней при включенном вручную выключателе отсоединяют токоведущий стержень от фарфоровой тяги и опускают его вниз до упора в основании розеточного контакта. В этом положении на стержне ставят метку на уровне колпачка проходного изолятора. В том же положении выключателя стержень поднимают, соединяют с фарфоровой тягой и наносят таким же способом вторую метку.

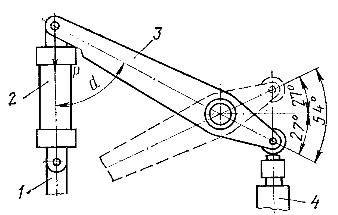

Рис. 3. Регулировка приводного механизма ВМГ-133: 1 - контактный стержень, 2 - фарфоровая тяга, 3 - двуплечий рычаг, 4 - масляный буфер

Измеренное расстояние между двумя метками должно быть равно 20-25 мм. Это и есть запасной ход контактных стержней.

Если запасной ход меньше предусмотренного нормой, необходимо верхний наконечник навернуть на стержень; при запасном ходе более 30 мм наконечник отвертывают на требуемую величину.

Запасной ход между колодкой для крепления гибкой связи и головками болтов колпачка проходного изолятора также должен быть равен 25-30 мм.

Вход контактного стержня в розеточный контакт во включенном положении выключателя должен составлять 35-40 мм.

После окончания регулировки выключатель соединяют с механизмом привода и производят дополнительную регулировку. Этим проверяют правильность совместной работы выключателя с приводом путем включения и отключения выключателя приводом вручную. По окончании совместной регулировки включение и отключение выключателя производят приводом с помощью дистанционного управления.
