Защита электродвигателей

Электромашины

Аппараты защиты электродвигателей - Общие сведения

Правильный выбор устройства защиты очень важен для надежной и продолжительной работы электродвигателя. Эффективность работы устройств защиты электродвигателей зависит от области их применения.

В приведённой ниже таблице в общих чертах указывается, какой тип аппаратов защиты подходит при тех или иных условиях эксплуатации.

Причины перегрузки обмоток электродвигателя

Аппараты защиты по току:

Аппараты защиты по температуре:

Предохранители

Реле перегрузки

с защитой

от обрыва фазы

Термисторные реле CM-MSS

Номинальные режимы работы S1-S8 (по стандарту IEC 34-1)

0

1

2

Пуск, торможение, реверс

0

1

2

Работа с частотой пусков более 15 циклов в час

0

1

2

Заклинивание электродвигателя

1

2

1

в случае, если ротор электродвигателя чувствителен к нагреву

Перегрузка при обрыве фазы

0

2

2

Повышение и понижение напряжения питания

0

2

2

Изменение частоты напряжения питания

0

2

2

Увеличение температуры окружающей среды

0

2

2

Нагрев электродвигателя от внешних источников (например, от трения подшипников)

0

0

2

Плохое охлаждение электродвигателя

0

0

2

Эффективность аппаратов защиты:

0 - неэффективно

1 - частично эффективно

2 - эффективно

Предохранители не защищают электродвигатель от перегрузки - они служат только защитой коммутационной аппаратуры и проводов от короткого замыкания.

При прямом пуске следует использовать предохранители с номинальным током в 1,5 - 2,5 раза больше номинального тока электродвигателя. В продолжительном режиме предохранитель должен выдерживать токи, превышающие номинал электродвигателя в 1,3 раза, что может привести к его перегреву. Для защиты электродвигателей от короткого замыкания рекомендуется использовать предохранители типа аМ одновременно с тепловым реле. При выборе предохранителей и автоматических выключателей для зашиты цепей от короткого замыкания следует учитывать параметры используемых контакторов и реле перегрузки.

Автоматы для защиты электродвигателей серии MS... с тепловой и магнитной защитой.

Возможность использования дополнительных принадлежностей.

MS116 до 16А

MS132 до 32А

MS450 до 50А

MS495 до 100А

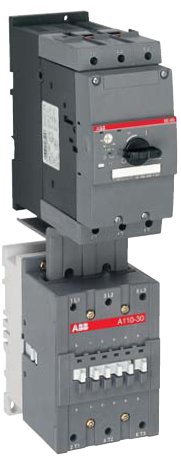

Автомат в полной сборке

Автоматы для защиты электродвигателей MS 495 + контактор А 110...+ соединительный блок ВЕА 110/495

Тепловые реле

T7DU до 12А

TA25DU до 32А

TA42DU до 42А

TA75DU до 80А

Электронные реле перегрузки

E16DU до 18,9А

E200DU до 200А

E320DU до 320А

E1250DU до 1250А
