Электрическим торможением называется такой режим электропривода, при котором вращающий момент электродвигателя направлен навстречу направлению вращения его вала. Электрическое торможение используется для быстрой и точной остановки или изменения направления движения производственного механизма. По физической сущности электрическое торможение является генераторным режимом, так как именно в этом случае электромагнитный момент машины направлен противоположно вращению вала, а к валу подводится механическая энергия. Вырабатываемая в электрической машине электрическая энергия в зависимости от особенностей тормозного режима либо возвращается в электрическую сеть, либо рассеивается в активных элементах цепей машины.

Существуют два способа электрического торможения: динамическое и противовключением. Динамическое торможение асинхронных двигателей создают отключением обмотки статора от питающей сети переключением их на источник постоянного тока. При этом в обмотках статора создается неподвижное магнитное поле. Во вращающейся по инерции обмотке ротора индуцируется электрический ток. В результате взаимодействия магнитного поля возбуждения статора и тока ротора возникает вращающий момент, направленный противоположно вращению вала (для гашения энергии, вырабатываемой в обмотках фазного ротора, к ним на кольцах подключают тормозные резисторы).

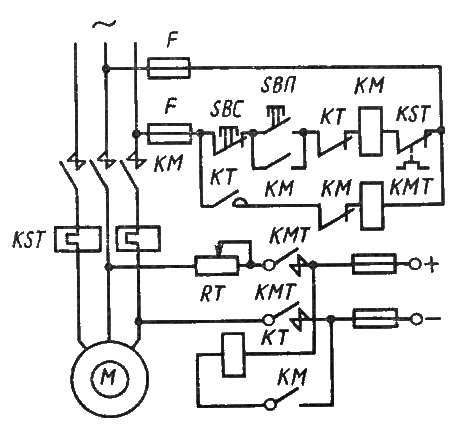

Схема управления асинхронным двигателем с использованием динамичного торможения
Рис. 93. Схема управления асинхронным двигателем с короткозамкнутым ротором с использованием динамичного торможения

В схеме динамического торможения асинхронного двигателя с короткозамкнутым ротором (рис. 93) используется реле времени КТ, которое питается от источника постоянного тока. Нажатие кнопки SBC отключает электродвигатель, контакт КМ размыкается, что приводит к присоединению обмотки статора двигателя к сети постоянного тока. Начинается режим торможения, продолжительность которого ограничивается уставкой реле КТ. По истечении установленной выдержки времени контакт реле КТ разомкнется, цепь постоянного тока отключается от статора, цепь приводится в исходное положение.

Чтобы избежать одновременного включения контакторов КМ, КМТ, их катушки взаимно блокированы размыкающими вспомогательными контактами КМ и КМТ. Резистор R1 служит для ограничения постоянного тока. Предохранители F защищают цепь постоянного тока от короткого замыкания.

Схема управления асинхронным двигателе с использованием торможения противовключением
Рис. 94. Схема управления асинхронным двигателем с короткозамкнутым ротором с использованием торможения противовключением

Торможение противовключением создается реверсированием двигателя на ходу. Для асинхронного электродвигателя оно осуществляется с помощью реле контроля скорости РКС, которое механически связано с валом двигателя (рис. 94). Контакт реле РКС при небольшой угловой скорости разомкнут. Отключение электродвигателя осуществляется нажатием кнопки SBC, после чего замыкается вспомогательный размыкающий контакт КМ. Так как контакт реле РКС замкнут, то контактор КМТ получает питание и статор оказывается подключенным к сети. С включением контактора КМТ две фазы переключаются, изменяя порядок чередования. Реле РКС размыкает контакт, когда угловая скорость двигателя становится близкой к нулю, катушка КМТ отключается, и двигатель останавливается.
