Типы присоединений и соединительные элементы ELK-3 - система с уникальной способностью к сопряжению

Соединительные элементы

Распределительные устройства должны быть способны адаптироваться к изменению целей, для которых они предназначены. Поэтому компания АББ поставляет соединительные элементы всех форм и размеров: крестообразные и T-образные, а также обычные прямые - соединения, служащие для стыковки отдельных компонентов КРУЭ.

Компенсаторы различных типов учитывают термическое расширение, вибрации при работе и допуски к длинам определенных компонентов. Более того, они гарантируют легкость сборки и разборки.

прямое соединение	прямое соединение с фланцем
Т-образное соединение	Х-образное соединение

Типы присоединений

Спектр КРУЭ компании АББ включает соединительные элементы для таких устройств как вводы «элегаз-воздух» кабельные вводы и высоковольтные вводы силового трансформатора.

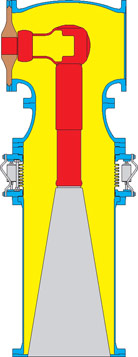

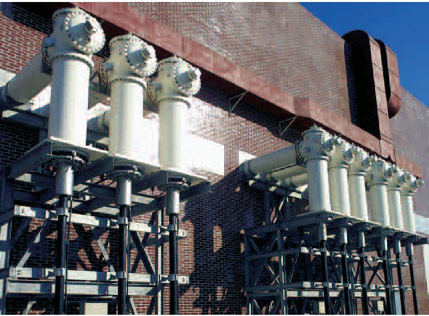

Трансформаторное присоединение

Подключение силового трансформатора напрямую к распределительному устройству осуществляется при помощи сильфонов.

Особенности

1. Эффективная компенсация вибраций
2. Соединение между КРУЭ и трансформатором
3. Возможность изоляции КРУЭ от трансформатора при проведении испытаний
4. Интерфейс в соответствии со стандартом МЭК 61639
5. Конструкция, не требующая технического обслуживания

Трансформаторное присоединение

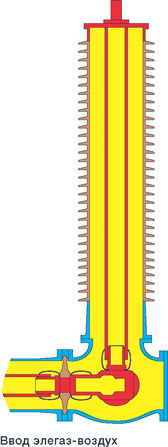

Ввод элегаз-воздух

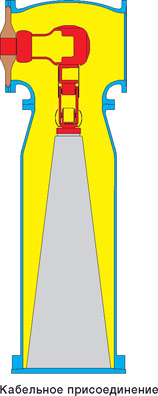

Кабельное присоединение

Кабельное присоединение

Кабельные вводы, которые входят в объем поставки изготовителя кабеля, обычно состоят из барьерного изолятора, выполненного из эпоксидной смолы, и могут быть двух типов - сухого или жидко-наливного.

Особенности

1. Интерфейс в соответствии с МЭК 62271-209
2. Возможность гальванического отделения КРУЭ и высоковольтного кабеля, и проведения автономных испытаний высоким напряжением
3. Легко доступное съемное соединение
4. Наличие фланца для крепления испытательных вводов
5. Легкость монтажа кабеля под любым углом вращения

1. Конструкция, не требующая технического обслуживания

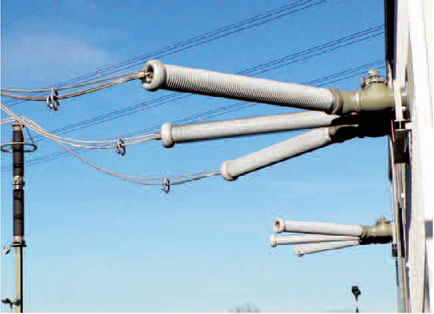

Ввод элегаз-воздух

Доступно две модификации вводов элегаз/воздух: с классическим фарфоровым изолятором или стандартного варианта, с композитными изоляторами, армированными волокном, с силиконовыми юбками.

Особенности

1. Высокое сопротивление току утечки
2. Самоочищающиеся силиконовые юбки
3. Элегазовая изоляция с одной ступенью давления
4. Взрывобезопасная и антивандальная конструкция
5. Устойчивость к песчаным бурям
6. Возможность установки всех приспособлений в любом положении
7. Небольшой вес
8. Конструкция, не требующая технического обслуживания
