Эксплуатационные преимущества, гарантированные опытом и инновациями

Шкаф местного управления

Шкаф местного управления (типа BCS) обеспечивает все функции, необходимые для управления и контроля ячейки КРУЭ, а также предоставляет безопасный доступ ко вторичным сетям. Спектр решений для местного управления включает современную и традиционную концепции управления.

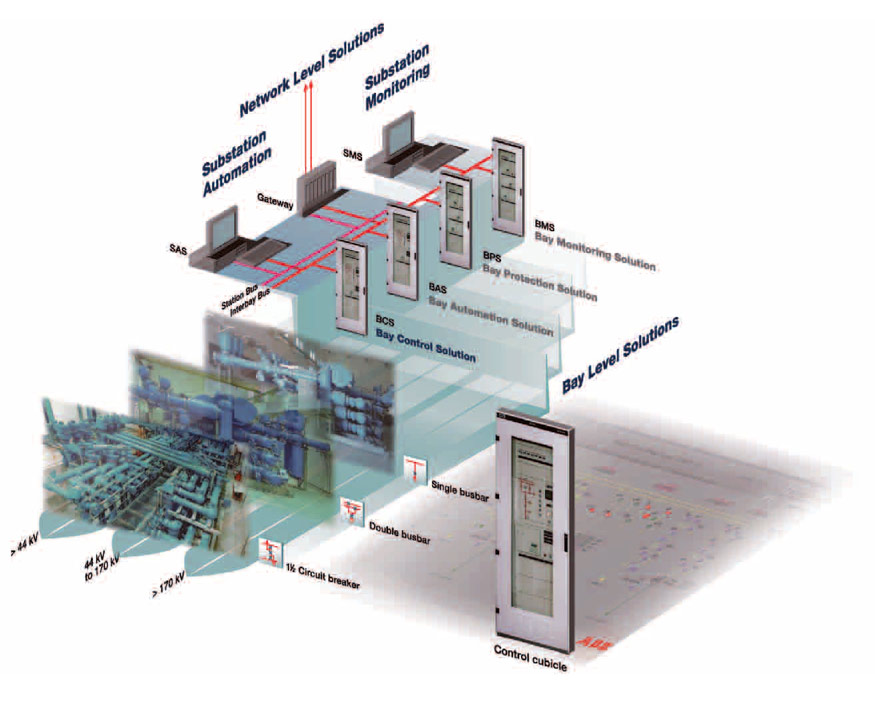

Современная концепция реализована на основе интеллектуального блока управления АББ, обеспечивающего дистанционное и местное управление. В качестве опции, для аварийного управления всей ячейкой может быть установлена система управления с мнемосхемой. Современное решение обладает большой функциональностью и легко интегрируется в систему автоматизации подстанции в соответствии со стандартом МЭК 61850.

Традиционное решение для местного управления основано на контакторах в сочетании с мнемосхемой управления ячейкой. Встроенный параллельный интерфейс обеспечивает передачу данных для системы дистанционного управления.

Шкаф местного управления, как правило, устанавливается напротив приводов выключателя.

Широкая функциональность гарантирует безопасную и надежную работы подстанции:

Основные функции

1. Двухуровневое безопасное местное управление всем моторизированным оборудованием
2. Выбор режима работы с помощью ключа управления (местное/дистанционное)
3. Интерфейс для дистанционного управления и защиты, с непосредственным подключением или подключением через шину станции по стандарту МЭК 61850
4. Блокировка управления коммутационными аппаратами, в зависимости от положения всех высоковольтных устройств и функционального назначения их блокировки
5. Блокировка команд, если применяется рукоятка разъединителя или замыкателя.
6. Диагностика выключателя, включая контроль плотности газа, индикацию положения, количества операций, несовпадения полюсов, а также работы привода
7. Контроль плотности газа во всех отсеках
8. Измерение, визуализация и сигнализация

Функции современных ячеек местного управления

Все базовые функции управления, включая проверку синхронизации, встроены в современную систему управления. При необходимости, возможно добавление широкого спектра дополнительных функций:

1. Дистанционный обмен данными с системой автоматизации подстанции, например по стандарту МЭК 61850
2. Обмен данными по горизонтали между светодиодными индикаторами системы управления и/или защиты с помощью сообщений МЭК 61850 GOOSE
3. Возможность встраивания функции автоматического повторного включения, а также резервной или основной защиты в интеллектуальные устройства управления.
4. В качестве опции, возможность интеграции специализированных устройств защиты или контроля внутри ШМУ ячейки

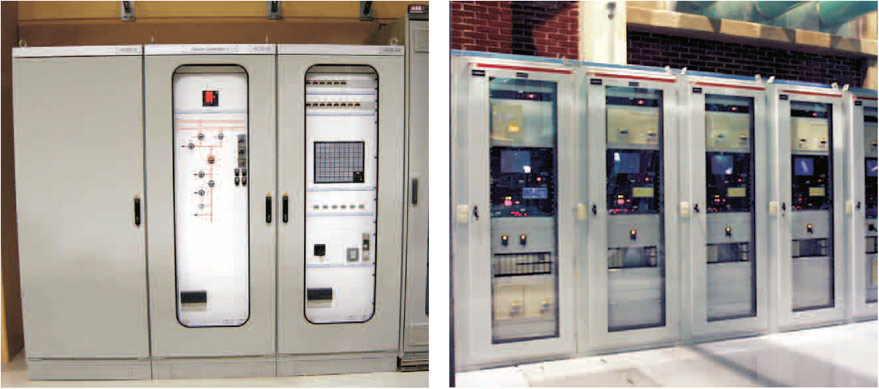

Шкафы местного управления
