Группы соединений обмоток трансформаторов

Группы соединений обмоток трансформаторов.

Между первичной и вторичной э. д. с. трансформатора, включенного под напряжение, может быть угол сдвига, который в общем случае зависит от схемы соединения и направления намотки обмоток, а также от обозначения (маркировки) зажимов.

Число сочетаний схем соединений У и Д может быть не более четырех: У/У, У/Д, Д/Д и Д/У, но, принимая во внимание возможность намотки обмоток на магнитопроводе в разных направлениях, случайное и преднамеренное изменение маркировки зажимов, а также соединение фазных обмоток в треугольник в ином чередовании, число схем включений трансформатора значительно возрастает. Приведем примеры. У каждой обмотки есть начало и конец. И хотя эти понятия условны, они имеют прямое отношение к действующей в обмотке э. д. с. Если у одной из обмоток поменять обозначения начала и конца (рис. 1), то, принимая ориентацию э. д. с. по отношению к новому началу прежней (от х к а), необходимо считать вектор э. д. с. повернутым на 180°. К такому же результату приводит и изменение направления намотки обмоток. В обмотках с односторонней намоткой (витки обеих обмоток идут от начал в правую или левую сторону) э. д. с. совпадают по направлению, при разносторонней намотке - сдвинуты на 180°.

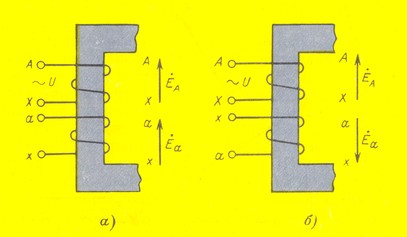

Рис. 1. Изменение на 180° фазы наведенной э. д. с. при перемене обозначений зажимов. а - фазы э.д.с. ЕА и Еа совпадают; б - э.д.с, ЕА и Еа находятся в противофазе.

Дополнительно по теме

Трансформаторы силовые масляные

Текущий ремонт трансформаторов ТМ

Трансформаторы силовые типа ТМ(Г) и ТМПН(Г) ОАО "ЭЛЕКТРОЩИТ"

Трансформаторы ТМГ11 и ТМГСУ11

Трансформаторы ТМГ12

Трансформаторы ТМГ21

Трансформаторы ОМ, ОМП, ОМГ

Трансформаторы ТСГЛ, ТСЗГЛ

Трансформаторы ТС, ТСЗ

Параллельная работа трансформаторов

Потеря напряжения в трансформаторе

Группы соединений обмоток трансформаторов

Неисправности трансформаторов

Трансформаторное масло

На рис. 2, а показано соединение фазных обмоток треугольником в стандартном порядке: а - у; b - z: с - х. Если обмотки соединить в порядке а - z: с - у; Ь - х (рис. 2,6), то векторы линейных э. д. с. НН смещаются по отношению друг к другу на 60° (рис. 2, в).

Чтобы упорядочить все многообразие схем соединений обмоток трансформаторов, введено понятие о группе соединений, характеризующее угловое смещение векторов линейных э. д. с. вторичных обмоток относительно одноименных векторов линейных э. д. с. обмотки ВН, независимо от того, является ли трансформатор понижающим или повышающим. Группа соединений обозначается числом, которое при умножении на 30° дает угол отставания вектора э. д. с. вторичной обмотки. Если, например, схема и группа соединений трансформатора обозначена У/Д-11, то смещение векторов линейных э.д.с. равно 330°.

Рис. 2. Два варианта схем соединения фазных обмоток НН треугольником.

В ГОСТ предусмотрены две группы соединения обмоток трехфазных двухобмоточных трансформаторов: 0 и 11. Практически могут встретиться 12 групп и, кроме того, такие соединения, которые вообще

не могут быть отнесены к какой-либо определенной группе. Заметим, что нестандартные группы могут быть получены ошибочно при монтаже и ремонте оборудования без вскрытия трансформатора и пересоединения его обмоток. Для этого достаточно, например, перекрасить шины фаз или перемаркировать обозначения выводов. Типичными являются следующие случаи. При перемещении

обозначений выводов фаз (циклическая перемаркировка фаз), когда по кругу меняются местами надписи на выводах трех фаз на стороне ВН или НН (рис. 3), группа соединений каждый раз изменяется на 4 или 8 угловых единиц. Так, при подсоединении трансформатора зажим фазы b может ошибочно оказаться подсоединенным к сборной шине фазы а, зажим фазы с - к шине фазы b и т. д. Такое подсоединение равносильно перемаркировке фаз и влечет за собой изменение исходной группы трансформатора на 4 единицы. Действительно, построение и совмещение векторных диаграмм (рис. 4) показывает что векторы повернуты на 120°, или на 4 единицы.

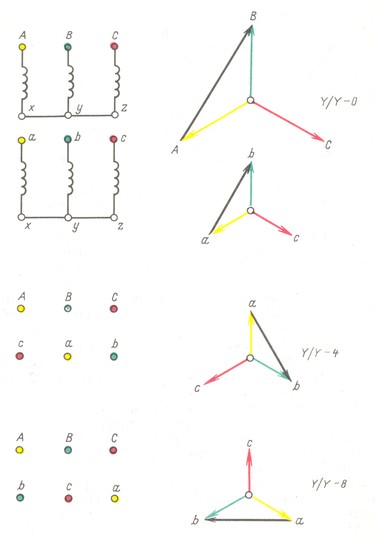

Рис. 3. Циклическая перемаркировка фаз обмотки в стандартной схеме У/У-О.

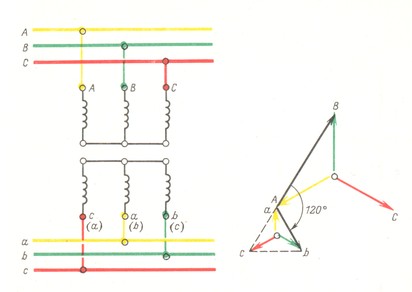

Рис.4. Циклическая перемаркировка фаз при ошибочном монтаже ошиновки.

Обозначение фаз НН, соответствующее группе У/У-0 показано в скобках.

Перестановка обозначений двух фаз на стороне ВН и одновременно НН (двойная перемаркировка) у трансформатора, имеющего нечетную группу соединений, вызывает угловое смещение векторов э.д. с. вторичной обмотки относительно их первоначального положения на 60 или 300°. Величина угла зависит от того, какие две фазы на стороне ВН, а также на стороне НН перемещаются - одноименные или разноименные. На рис. 5 показано, что достаточно поменять местами соединительные шины двух фаз А и С на стороне ВН и тех же фаз на стороне НН, как группа 11 перейдет в группу 1, а при перемене мест фаз А и С и одновременно b и c группа 11 превращается в 9.

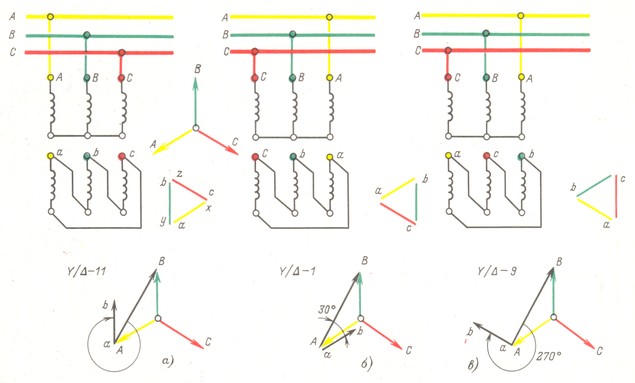

Рис. 5. Двойная перемаркировка фаз при ошибочном монтаже ошиновки на стороне ВН и НН.

а - исходная группа У/Д-11; б - перемаркировка одноименных фаз А и С; а и с; в - перемаркировка разноименных фаз А и С; b и с.

Наиболее вероятен в эксплуатационной практике случай перекрещивания шин только двух фаз на какой-нибудь одной стороне (ВН или НН), например фаз b и с. При этом изменяется порядок чередования фаз. Вместо а - 6 - с порядок чередования будет а - с - b (рис. 6), и углы сдвига фаз одноименных э.д.с. обмоток ВН и НН будут неодинаковы: jАа = 0°; jBb = 120°; jСс = 240°. Это обстоятельство не позволяет отнести трансформатор к определенной группе соединений.

Рис. 6. Ошибочное обозначение выводов двух фаз.

Одним из основных условий параллельной работы трансформаторов является тождественность групп соединений их обмоток, что устанавливается по паспортным данным или специальными измерениями. Но даже при одинаковых группах перед первым включением в работу (после монтажа или капитального ремонта со сменой обмоток, отсоединением кабелей и пр.) трансформатор фазируют с сетью, так как на зажимах включающего аппарата (выключателя, отделителя, рубильника) может появиться сдвиг фаз в результате неправильного присоединения токоведущих частей к аппаратам и выводам трансформатора, о чем было сказано выше. Здесь следует особо подчеркнуть, что цель фазировки заключается не в определении группы, к которой принадлежит включаемый трансформатор, а в проверке согласованности соединяемых фаз всех элементов трехфазной цепи как со стороны высшего, так и низшего напряжений.
