ТРАНСФОРМАТОРЫ серии ТС, ТСЗ класса напряжения 10 кВ

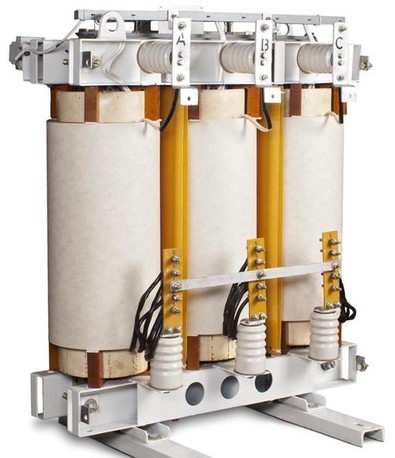

Трансформаторы силовые сухие трехфазные с изоляцией "Номекс" серии ТС (без кожуха), ТСЗ (с кожухом) напряжением до 10 кВ предназначены для преобразования электроэнергии у потребителей переменного тока с номинальной частотой 50 Гц. Номинальное напряжение ВН - 6 или 10 кВ, обмотки НН - 0,4 кВ.

Трансформаторы предназначены для работы в помещениях в условиях умеренного климата при температуре окружающего воздуха от плюс 40 до минус 45 °С, влажностью до 80 % при температуре 25 °С. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м.

Класс нагревостойкости обмотки низшего напряжения - H, высшего - F. Регулирование напряжения до ±5 % ступенями по 2,5 % осуществляется на полностью отключенном трансформаторе (ПБВ) путем перестановки перемычки. Степень защиты трансформаторов ТС - IP00, ТСЗ - IP21.

Трансформаторы предназначены для установки в промышленных помещениях и общественных зданиях, к которым предъявляются повышенные требования в части пожаробезопасности и экологической чистоты.

Дополнительно по теме

Трансформаторы силовые масляные

Текущий ремонт трансформаторов ТМ

Трансформаторы силовые типа ТМ(Г) и ТМПН(Г) ОАО "ЭЛЕКТРОЩИТ"

Трансформаторы ТМГ11 и ТМГСУ11

Трансформаторы ТМГ12

Трансформаторы ТМГ21

Трансформаторы ОМ, ОМП, ОМГ

Трансформаторы ТСГЛ, ТСЗГЛ

Трансформаторы ТС, ТСЗ

Параллельная работа трансформаторов

Потеря напряжения в трансформаторе

Группы соединений обмоток трансформаторов

Неисправности трансформаторов

Трансформаторное масло

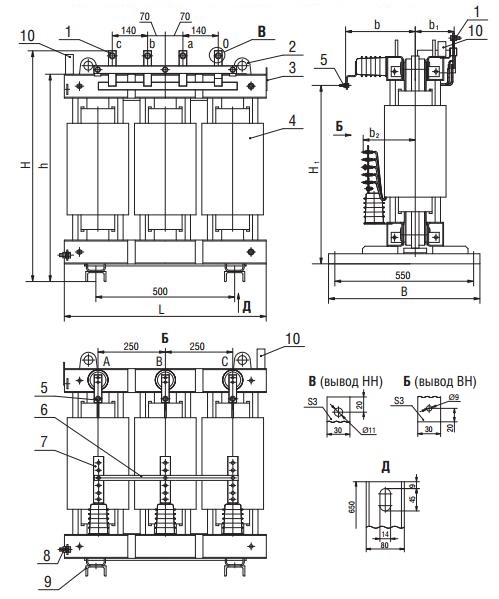

Трансформаторы ТС классов напряжения до 10 кВ

1 - вывод НН;

2 - серьга для подъема трансформатора;

3 - табличка;

4 - обмотка;

5 - вывод ВН;

6 - перемычка;

7- планка регулирования напряжения;

8 - зажим заземления;

9 - швеллер;

10 - реле термозащиты.

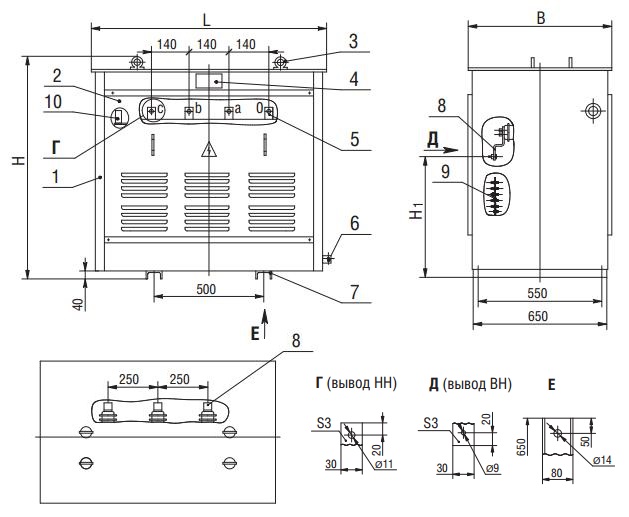

Трансформаторы ТСЗ классов напряжения до 10 кВ

1 - кожух;

2 - съемные стенки кожуха;

3 - кольцо для подъема трансформатора;

4 - табличка;

5 - вывод НН;

6 - зажим заземления;

7 - швеллер;

8 - вывод ВН;

9 - планка регулирования напряжения;

10 - реле термозащиты.

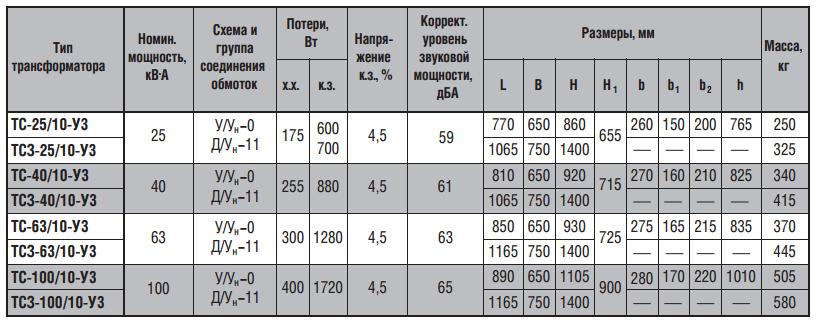

Технические характеристики трансформаторов серии ТС, ТСЗ
